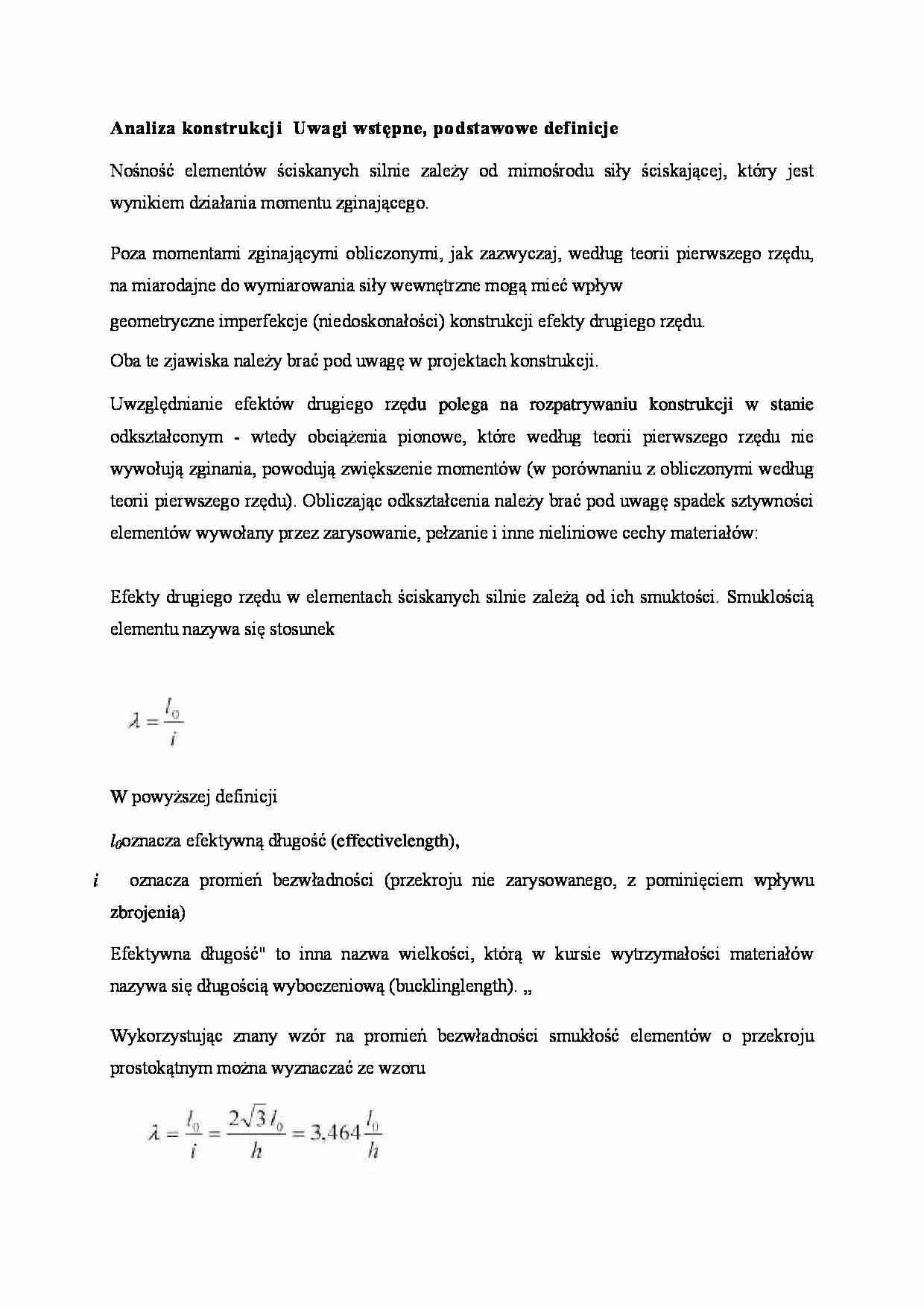

Analiza konstrukcji Uwagi wstępne, podstawowe definicje
Nośność elementów ściskanych silnie zależy od mimośrodu siły ściskającej, który jest wynikiem działania momentu zginającego.
Poza momentami zginającymi obliczonymi, jak zazwyczaj, według teorii pierwszego rzędu, na miarodajne do wymiarowania siły wewnętrzne mogą mieć wpływ
geometryczne imperfekcje (niedoskonałości) konstrukcji efekty drugiego rzędu.
Oba te zjawiska należy brać pod uwagę w projektach konstrukcji.
Uwzględnianie efektów drugiego rzędu polega na rozpatrywaniu konstrukcji w stanie odkształconym - wtedy obciążenia pionowe, które według teorii pierwszego rzędu nie wywołują zginania, powodują zwiększenie momentów (w porównaniu z obliczonymi według teorii pierwszego rzędu). Obliczając odkształcenia należy brać pod uwagę spadek sztywności elementów wywołany przez zarysowanie, pełzanie i inne nieliniowe cechy materiałów:
Efekty drugiego rzędu w elementach ściskanych silnie zależą od ich smuktości. Smuklością elementu nazywa się stosunek
W powyższej definicji
l0 oznacza efektywną długość (effective length),
i oznacza promień bezwładności (przekroju nie zarysowanego, z pominięciem wpływu zbrojenia)
Efektywna długość" to inna nazwa wielkości, którą w kursie wytrzymałości materiałów nazywa się długością wyboczeniową (buckling length). „
Wykorzystując znany wzór na promień bezwładności smukłość elementów o przekroju prostokątnym można wyznaczać ze wzoru
Sprawdzając elementy krępe (tzn. mające małą smukłość) można pomijać wpływ efektów drugiego rzędu. Kryterium określające smukłość graniczną z tego punktu widzenia przedstawiono w p. 13.8.
Aktualna norma nie ogranicza maksymalnej smukłości elementów ściskanych (podobnie zasady American Concrete Institute). W starszych przepisach występowały ograniczenia - tak np. według PN-B-03264: 2002:
„Zaleca się, aby smukłość slupów była nie większa niż IJi = 104, l,/h = 30. "
Dziś można te granice przekroczyć, ale wtedy trzeba zwrócić szczególną uwagę na wiarygodność obliczenia.
Zasadnicze znaczenie ma podział elementów na dwie klasy: elementy usztywniające i elementy usztywniane.
Elementy lub systemy usztywniające są to elementy (systemy elementów), które, jak się zakłada, mają wpływ na ogólną stateczność konstrukcji ze względu na oddziaływania poziome.
Wydzielone elementy lub podsystemy konstrukcyjne (części całego systemu) mogą być usztywnione (braced) lub nieusztywnione (unbraced). Element (podsystem) uważa się za usztywniony (przez inne elementy lub podsystemy) gdy, jak założono, nie ma on wpływu na poziomą stateczność całej konstrukcji.
