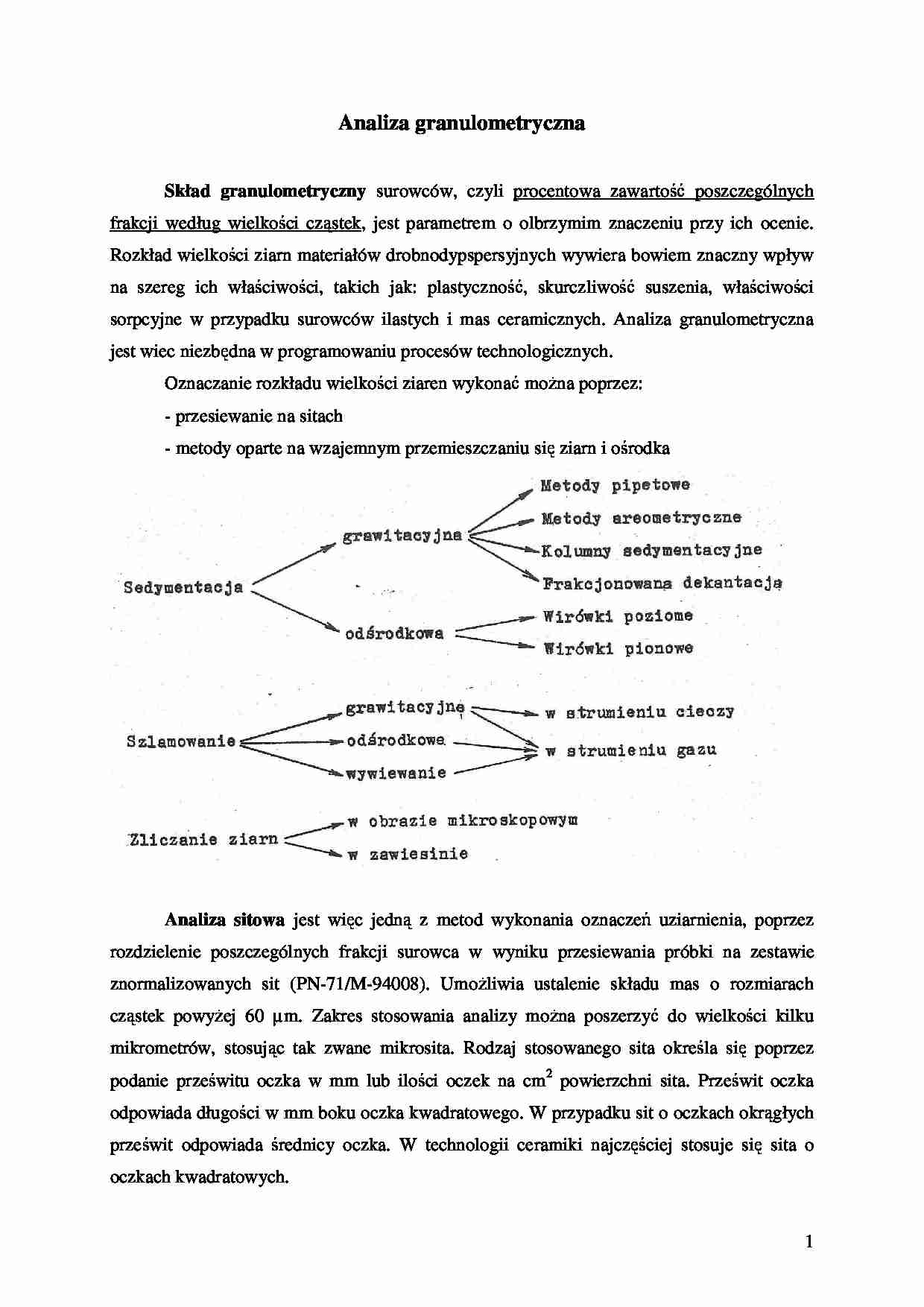

Analiza granulometryczna
Skład granulometryczny surowców, czyli procentowa zawartość poszczególnych
frakcji według wielkości cząstek, jest parametrem o olbrzymim znaczeniu przy ich ocenie.
Rozkład wielkości ziarn materiałów drobnodypspersyjnych wywiera bowiem znaczny wpływ
na szereg ich właściwości, takich jak: plastyczność, skurczliwość suszenia, właściwości
sorpcyjne w przypadku surowców ilastych i mas ceramicznych. Analiza granulometryczna
jest wiec niezbędna w programowaniu procesów technologicznych.
Oznaczanie rozkładu wielkości ziaren wykonać moŜna poprzez:
- przesiewanie na sitach
- metody oparte na wzajemnym przemieszczaniu się ziarn i ośrodka
Analiza sitowa jest więc jedną z metod wykonania oznaczeń uziarnienia, poprzez
rozdzielenie poszczególnych frakcji surowca w wyniku przesiewania próbki na zestawie
znormalizowanych sit (PN-71/M-94008). UmoŜliwia ustalenie składu mas o rozmiarach
cząstek powyŜej 60 µm. Zakres stosowania analizy moŜna poszerzyć do wielkości kilku
mikrometrów, stosując tak zwane mikrosita. Rodzaj stosowanego sita określa się poprzez
podanie prześwitu oczka w mm lub ilości oczek na cm2 powierzchni sita. Prześwit oczka
odpowiada długości w mm boku oczka kwadratowego. W przypadku sit o oczkach okrągłych
prześwit odpowiada średnicy oczka. W technologii ceramiki najczęściej stosuje się sita o
oczkach kwadratowych.
1
Dla określenia składu ziarnowego plastycznych surowców stosuje się zestaw sit o
prześwicie oczka: 2,0; 1,0; 0,5; 0,2; 0,1; 0,063 mm. Natomiast w celu określenia stopnia
rozdrobnienia mielonych surowców, mas i szkliw, zwykle wykonuje się przesiewanie na
jednym ustalonym sicie – najczęściej na sicie o prześwicie oczka 0,063 mm..
Przesiewanie
wykonuje
się
ręcznie
lub
mechanicznie.
Do
mechanicznego
przesiewania słuŜą urządzenia zwane wstrząsarkami. W przypadku przesiewania przez
mikrosita stosuje się podciśnienie z równoczesnym potrząsaniem sit przy uŜyciu wibratora
elektrycznego. Przesiewanie badanego materiału w analizie sitowej stanowi wstępną fazę do
oznaczenia frakcji ziarnowych oraz określenia składu ziarnowego. W wyniku przesiewania na
sicie otrzymujemy odsiew i przesiew.
Odsiew jest to część materiału ziarnistego o ziarnach większych od oczek danego sita.
Przesiew natomiast stanowi część badanego materiału o ziarnach mniejszych od oczek
danego sita.
Wielkość ziarn w analizie sitowej jest więc określona wymiarem oczek sit. W wyniku
przesiewania na zestawie sit dzieli się badany materiał na klasy ziarnowe, następnie oznacza
się frakcje ziarnowe i skład ziarnowy tego materiału.
Klasę ziarnową określa się zbiór ziarn wydzielony w wyniku analizy sitowej,
określony dolną i górną granicą wielkości oczek sit. Frakcja ziarnowa jest to procentowa
zawartość określonej klasy ziarnowej w badanym materiale.
Analizę sitową wykonuje się na sucho lub na mokro, w zaleŜności od rodzaju
materiału. Na sucho moŜna badać materiały sypkie takie jak szamot, kwarcyty, magnezyty
oraz gliny, przeznaczone do produkcji metodą
... zobacz całą notatkę
