Opis konstrukcji:

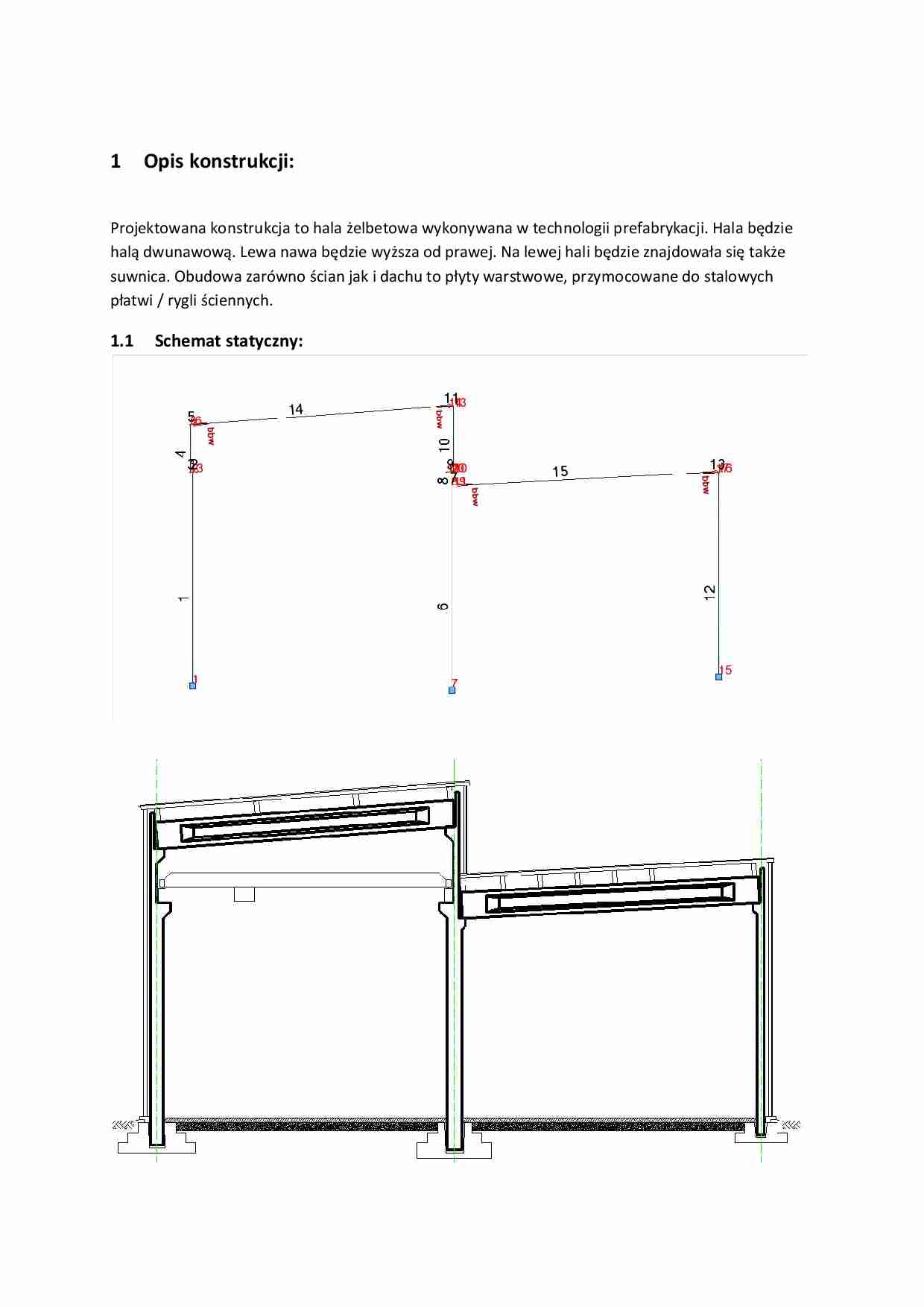

Projektowana konstrukcja to hala żelbetowa wykonywana w technologii prefabrykacji. Hala będzie halą dwunawową. Lewa nawa będzie wyższa od prawej. Na lewej hali będzie znajdowała się także suwnica. Obudowa zarówno ścian jak i dachu to płyty warstwowe, przymocowane do stalowych płatwi / rygli ściennych. Schemat statyczny:
Opis węzłów
Połączenia prefabrykowanych słupów żelbetowych z fundamentem, zrealizowano jako połączenia sztywne. W pojedynczym układzie poprzecznym mamy 3 takie połączenia (węzły 1,7,15). Natomiast połączenie dźwigara dachowego i słupa to połączenie przegubowe. W każdym układzie poprzecznym są 4 takie węzły (6,14,9,17). Opis prętów i przekrojów
Przekroje prętów pionowych (słupów) są zróżnicowane, gdyż każdy słup zbiera różne obciążenie z różnego pola. Szerokość przekroju jest jednakowa, w celu dostosowania się do szerokości oparcia dźwigarów dachowych, i wynosi 500 mm. Najbardziej krępym przekrojem charakteryzuje się słup środkowy. U podstawy ma on wymiary 600x500 (pręt 6), wyżej 500x500 (pręt 8), a najwyższa jego część ( pręt 10) ma przekrój 250x500. Drugim, co do grubości słupem będzie słup lewy. U podstawy (pręt 1) ma wymiar 500x500, natomiast wyżej (pręt 4) 250x500. Najchudszym słupem jest słup prawy, który ma wymiary 300x500 (pręt 12)
W najwyższym punkcie, wszystkie słupy mają przekrój 150x500, jednak ze względu na to, że nie przenoszą one obciążeń, nie zostały zamodelowane w głównym schemacie statycznym. Wszystkie słupy wykonano z betony C30/37. Poziome belki (nr 14 i 15) to odpowiednio zamodelowany dźwigar dachowy I 1050/500/12 firmy CONSOLIS. Opis podpór
Żelbetowe słupy będą ustawiane we wcześniej wykonanych żelbetowych „gniazdach”, zapewniających połączenie sztywne. Ich wymiary zależą od wymiaru słupa, i tak, dla najgrubszego słupa zaprojektowano fundament o szerokości 3000mm, dla słupa lewego 3000mm, a dla prawego 2100mm. Schematy obciążeń
Dach
KOMBINACJA 1 (6.10 a):
MAX
1,35
MAX
1,35
MAX
1,35
MIN
1,0
MIN
1,0
MAX
1,35
MIN
1,0
MIN
1,0
KOMBINACJA 2 (6.10 b)
MAX
1,15
