Zadania - mostki

Nasza ocena:

5
Pobrań: 140
Wyświetleń: 2051
Komentarze: 0
Notatek.pl

Pobierz ten dokument za darmo

Podgląd dokumentu
Zadania - mostki - strona 1 Zadania - mostki - strona 2

Fragment notatki:



W celu zmierzenia indukcyjności i rezystancji cewki zestawiono układ mostka Maxwella jak na rysunku. W celu zrównoważenia mostka w ramię z badaną indukcyjnością włączono dodatkową rezystancję R. Pozostałe elementy mostka miały wartości: ,


Określić warunki równowagi mostka. Dla jakich zakresów częstotliwości, przy stałych wartościach i , możliwe jest zrównoważenie mostka?

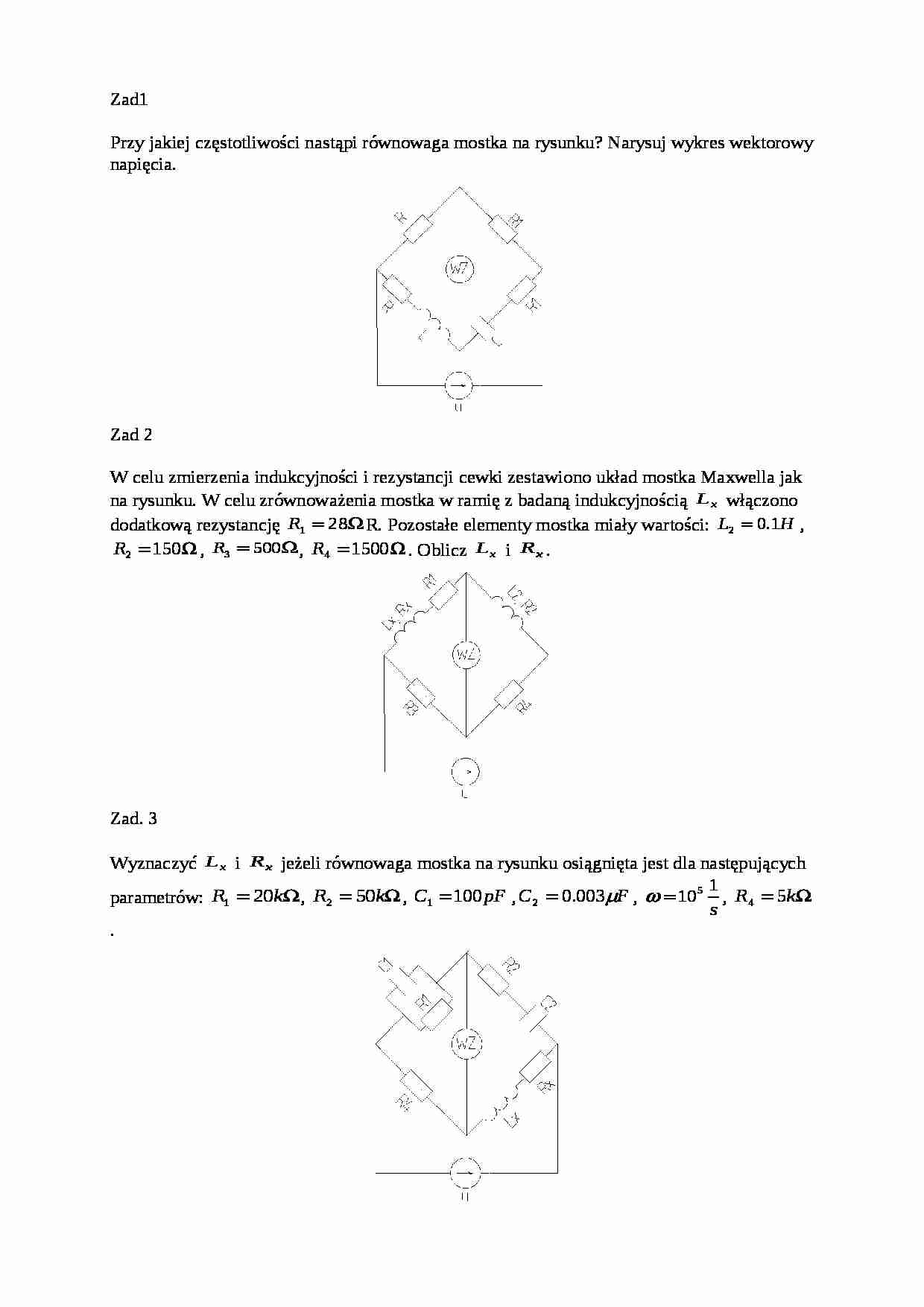

Zad1 Przy jakiej częstotliwości nastąpi równowaga mostka na rysunku? Narysuj wykres wektorowy napięcia.
Zad 2
W celu zmierzenia indukcyjności i rezystancji cewki zestawiono układ mostka Maxwella jak na rysunku. W celu zrównoważenia mostka w ramię z badaną indukcyjnością włączono dodatkową rezystancję R. Pozostałe elementy mostka miały wartości: ,
, , . Oblicz i .
Zad. 3
Wyznaczyć i jeżeli równowaga mostka na rysunku osiągnięta jest dla następujących parametrów: , , ,, , .
Zad. 4

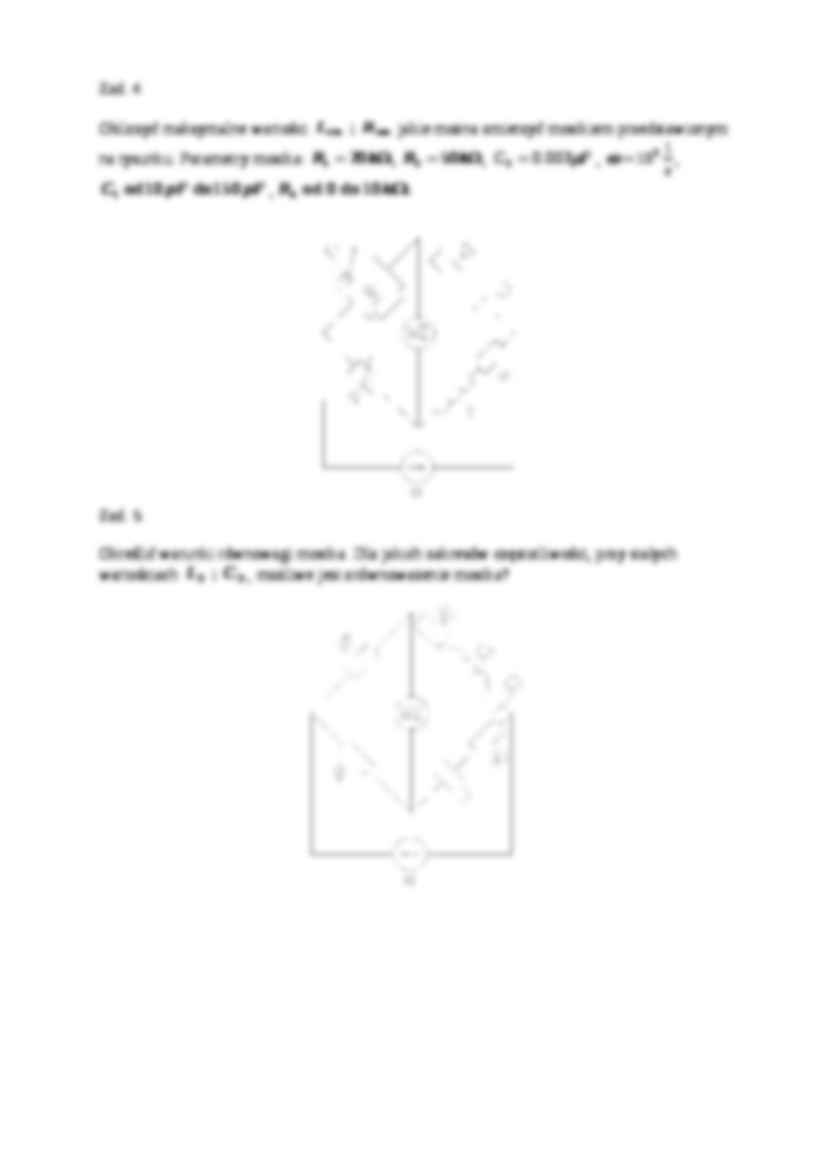

Obliczyć maksymalne wartości i jakie można zmierzyć mostkiem przedstawionym na rysunku. Parametry mostka: , , , , ,.
Zad. 5
Określić warunki równowagi mostka. Dla jakich zakresów częstotliwości, przy stałych wartościach i , możliwe jest zrównoważenie mostka? ... zobacz całą notatkę
