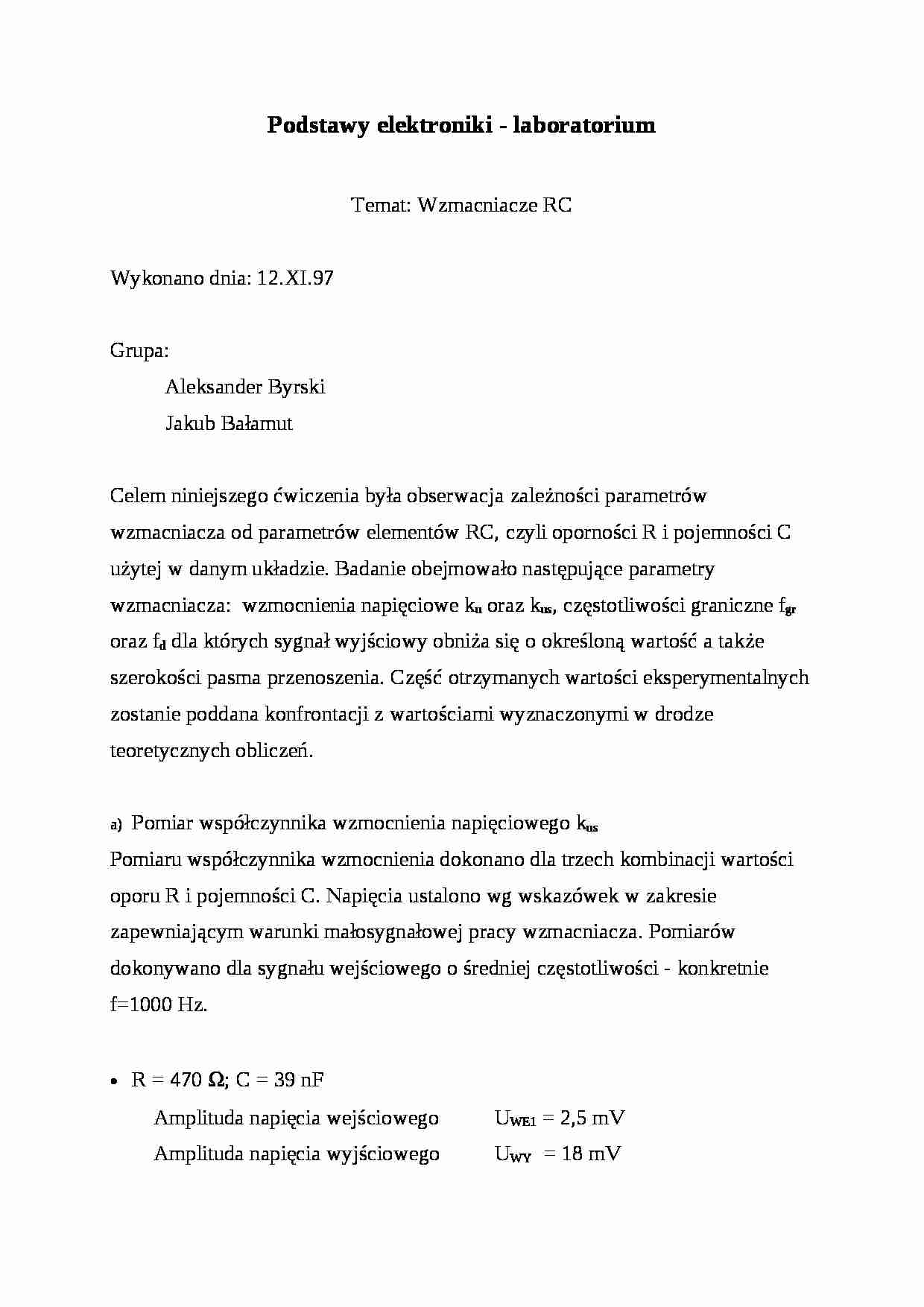

Podstawy elektroniki - laboratorium Temat: Wzmacniacze RC
Wykonano dnia: 12.XI.97
Grupa:
Aleksander Byrski
Jakub Bałamut
Celem niniejszego ćwiczenia była obserwacja zależności parametrów wzmacniacza od parametrów elementów RC, czyli oporności R i pojemności C użytej w danym układzie. Badanie obejmowało następujące parametry wzmacniacza: wzmocnienia napięciowe k u oraz k us , częstotliwości graniczne f gr oraz f d dla których sygnał wyjściowy obniża się o określoną wartość a także szerokości pasma przenoszenia. Część otrzymanych wartości eksperymentalnych zostanie poddana konfrontacji z wartościami wyznaczonymi w drodze teoretycznych obliczeń.
Pomiar współczynnika wzmocnienia napięciowego k us Pomiaru współczynnika wzmocnienia dokonano dla trzech kombinacji wartości oporu R i pojemności C. Napięcia ustalono wg wskazówek w zakresie zapewniającym warunki małosygnałowej pracy wzmacniacza. Pomiarów dokonywano dla sygnału wejściowego o średniej częstotliwości - konkretnie f=1000 Hz.
R = 470 Ω; C = 39 nF Amplituda napięcia wejściowego U WE1 = 2,5 mV Amplituda napięcia wyjściowego U WY = 18 mV Otrzymana wartość k us = U WY /U WE1 = 18/2,5 = 7,2 Wartość rzeczywista wg konspektu k T = 8
R = 2,7 kΩ; C = 68 nF U WE1 = 2,5 mV U WY = 80 mV k us = 32 k T = 44
R = 4,7 kΩ; C = 39 nF U WE1 = 2,5 mV U WY = 140 mV k us = 56 k T = 76
Wartości uzyskane eksperymentalnie różnią się od oczekiwanych o od kilkunastu do dwudziestu kilku procent. Jest to wynikiem niedokładności pomiaru. Wyniki odczytywane z wykresu na ekranie oscyloskopu są obarczone pewnym błędem. Wzmocnienie napięciowe k u na wejściu WE2
R = 4,7 kΩ; C = 39 nF U WE2 = 2,5 mV U WY = 0,36 V = 360 mV k u = U WY /U WE2 = 144 R = 470 Ω; C = 39 nF U WE2 = 2,5 mV U WY = 39 mV k u = 15,6
R = 2,7 kΩ; C = 68 nF U WE2 = 2,5 mV U WY = 220 mV k u = 88
Wartości teoretyczne obliczyć możemy z zależności gdzie k us = U WY /U WE1 ; R we = R B * r b'e ; R B = R 1 * R 2 ; Wartości poszczególnych oporników wg konspektu: R g = 10 kΩ; R 1 = 300 kΩ; R 2 = 100 kΩ; r b'e = 12 kΩ
Po podstawieniu konkretnych wartości otrzymujemy R B = 75 kΩ; R we ≈ 10,3 kΩ. Ostatecznie otrzymujemy, że k us ≈ 0.5 * k u czyli k u ≈ 2*k us Konfrontacja wartości uzyskanych z obliczonymi wg powyższego wzoru przedstawia się następująco
