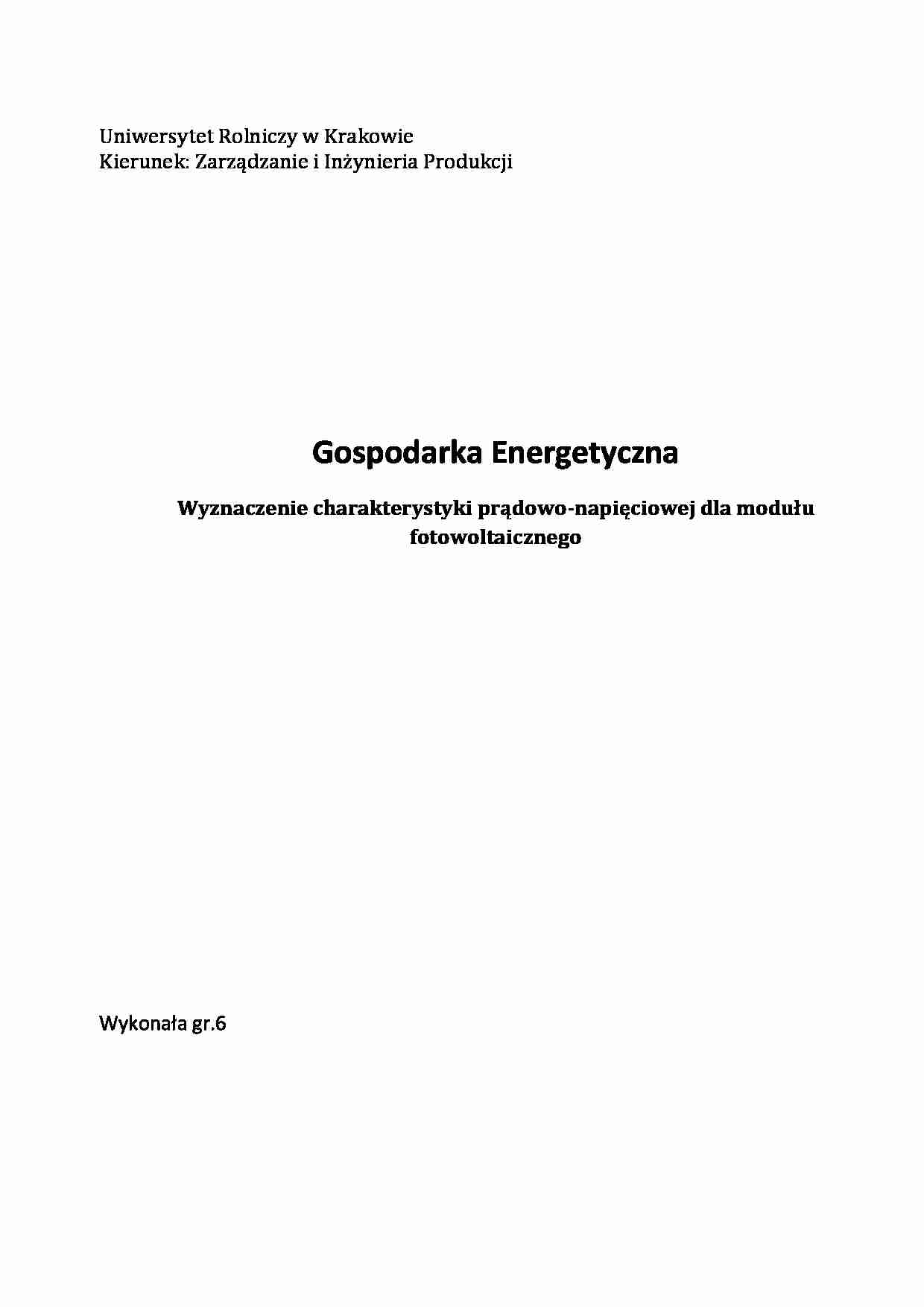

Wyznaczenie charakterystyki prądowo-napięciowej dla modułu fotowoltaicznego - strona 1

Fragment notatki:


Uniwersytet Rolniczy w Krakowie Kierunek: Zarządzanie i Inżynieria Produkcji Gospodarka Energetyczna Wyznaczenie charakterystyki prądowo-napięciowej dla modułu fotowoltaicznego Wykonała gr.6
Cel ćwiczenia Celem ćwiczenia było wyznaczenie charakterystyki prądowo-napięciowej dla modułu fotowoltaicznego. Identyfikacja modułu fotowoltaicznego Wyszczególnienie
Oznaczenie
Wartość
Moc modułu osiągana w warunkach STC1
52 [W]
Liczba ogniw
-
36
Napięcie (w punkcie mocy maksymalnej)
16,7[V]
Napięcie jałowe
21,5 [V]
Prąd (w punkcie mocy maksymalnej)
3,1 [A]
Prąd zwarciowy
3,3 [A]
Wymiary
Dł. [mm]
szer. [mm]
wys. [mm]
780
580
36
Maksymalne napięcie pracy
[V]
600
Ciężar
[kg]
6,5
Stanowisko pomiarowe Czujnik solarny, piranometr CM3 Ogniwo fotowoltaiczne SF52
Czujnik temperaturowy Pt100
Układ regulacji kąta azymutu
Przetwornik temperatury
Układ regulacji nachylenia płaszczyzny ogniwa
Przetwornik czujnika solarnego
Listwa zaciskowa karty pomiarowej PCI-711
Komputer
Moduł fotowoltaiczny można badać przyrządami analogowymi przy obciążeniu zmienną rezystancją . W tym celu układ pomiarowy powinien być wyposażony w amperomierz o zmiennym zakresie pomiarowym 0+5A, woltomierz o zakresie 0+25V oraz zestaw opornic suwakowych. Obciążenie zestawiono z opornicami suwakowymi (10Ω, 100 Ω, 3300 Ω), połączonych szeregowo. 3. Przeprowadzenie badań Wyznaczenie charakterystyki zewnętrznej i punktu optymalnej pracy. W warunkach dowolnego stałego natężenia promieniowania słonecznego zmieniając rezystancję obciążenia od wartości maksymalnej do minimalnej. Badania zestawiono w poniższych tabelach.
Pomiar 1 u[V] i[A] I[W/m2] u p 21,51 0,048 497,06 21,51 1,03248 ... zobacz całą notatkę
