WYZNACZANIE WSPÓŁCZYNNIKA ZAŁAMANIANIA ŚWIATŁA REFRAKTOMETREM ABBEGO.

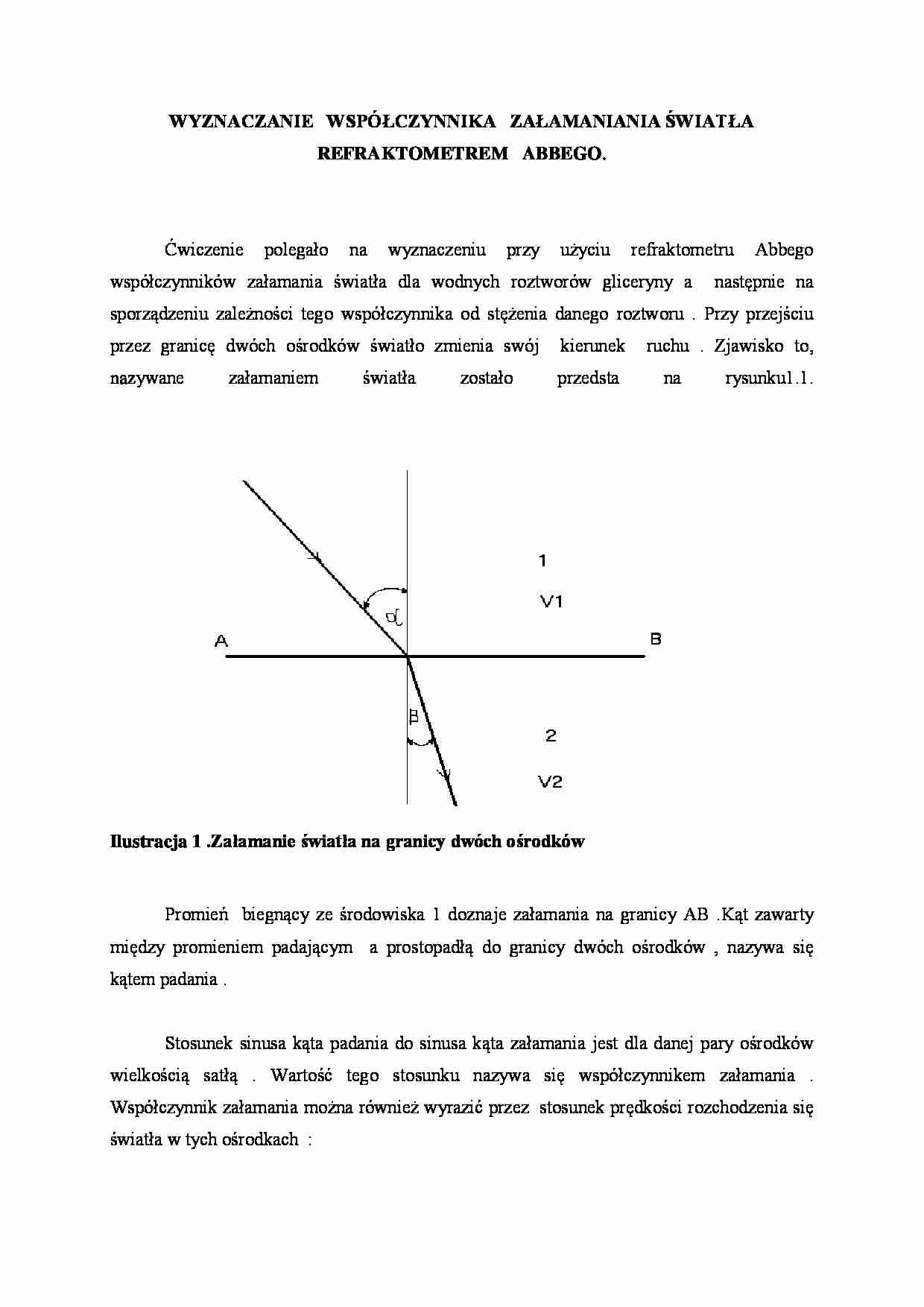

Ćwiczenie polegało na wyznaczeniu przy użyciu refraktometru Abbego współczynników załamania światła dla wodnych roztworów gliceryny a następnie na sporządzeniu zależności tego współczynnika od stężenia danego roztworu . Przy przejściu przez granicę dwóch ośrodków światło zmienia swój kierunek ruchu . Zjawisko to, nazywane załamaniem światła zostało przedsta na rysunku1.1. Ilustracja .Załamanie światła na granicy dwóch ośrodków
Promień biegnący ze środowiska 1 doznaje załamania na granicy AB .Kąt zawarty między promieniem padającym a prostopadłą do granicy dwóch ośrodków , nazywa się kątem padania .
Stosunek sinusa kąta padania do sinusa kąta załamania jest dla danej pary ośrodków wielkością satłą . Wartość tego stosunku nazywa się współczynnikem załamania . Współczynnik załamania można również wyrazić przez stosunek prędkości rozchodzenia się światła w tych ośrodkach :
gdzie: n - względny współczynnik załamania ośrodka 2 względem ośrodka 1
v1-v2 - prędkość światła w odpowiednich ośrodkach .
Podstawowym elementem przyrządu jest pryzmat refraktometryczny . Nad pryzmatem refraktometrycznym znajduje się pryzmat nakrywkowy , zwany rowniż oświetlającym . Podczas pomiaru wiązka promieni świetlnych zostaje skierowana do pryzmatu oświetlającego.Wiązka załamana na płaszczyżnie pomiarowej przedostaje się do wnętrza kadłuba refraktometru.Po przejściu przez pryzmat kierujący , promienie trafiają do zespołu pryzmatów Amiciego.Obrót pryzmatów Amiciego powoduje rozczepienie światła białego .Badana ciecz jest ośrodkiem optycznie rzadszym w porównaniu ze szkłem pryzmatów ,dlatego wszystkie promienie świetlne mogą przejść do pryzmatu refraktometrycznego .Działanie refraktometru Abbego oparte jest na wykorzystaniu zjawiska całkowitego wewnętrznego odbicia.
... zobacz całą notatkę
