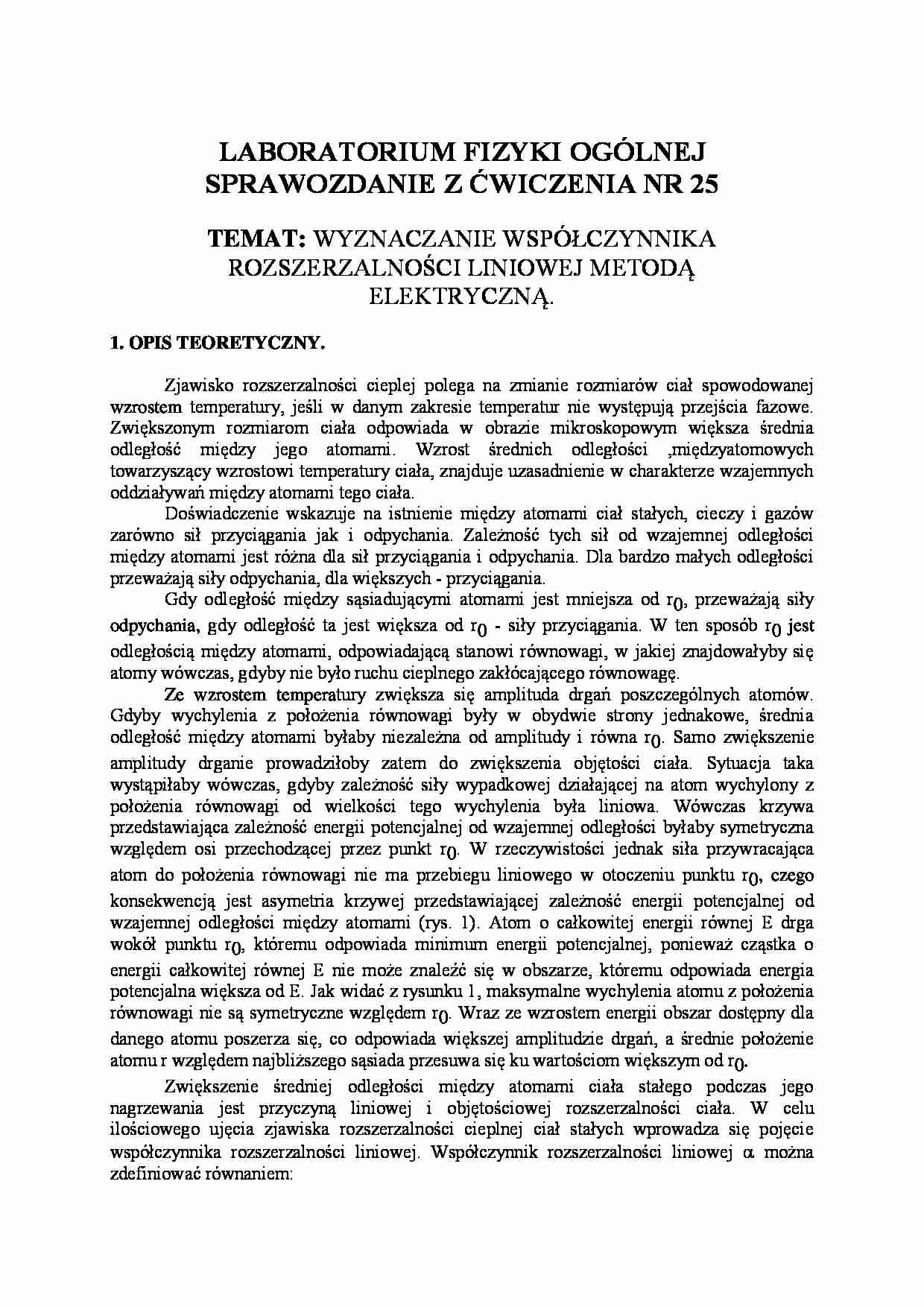

LABORATORIUM FIZYKI OGÓLNEJ
SPRAWOZDANIE Z ĆWICZENIA NR 25
TEMAT: WYZNACZANIE WSPÓŁCZYNNIKA ROZSZERZALNOŚCI LINIOWEJ METODĄ ELEKTRYCZNĄ.
1. OPIS TEORETYCZNY.
Zjawisko rozszerzalności cieplej polega na zmianie rozmiarów ciał spowodowanej wzrostem temperatury, jeśli w danym zakresie temperatur nie występują przejścia fazowe. Zwiększonym rozmiarom ciała odpowiada w obrazie mikroskopowym większa średnia odległość między jego atomami. Wzrost średnich odległości ,międzyatomowych towarzyszący wzrostowi temperatury ciała, znajduje uzasadnienie w charakterze wzajemnych oddziaływań między atomami tego ciała.
Doświadczenie wskazuje na istnienie między atomami ciał stałych, cieczy i gazów zarówno sił przyciągania jak i odpychania. Zależność tych sił od wzajemnej odległości między atomami jest różna dla sił przyciągania i odpychania. Dla bardzo małych odległości przeważają siły odpychania, dla większych - przyciągania.
Gdy odległość między sąsiadującymi atomami jest mniejsza od r0, przeważają siły odpychania, gdy odległość ta jest większa od r0 - siły przyciągania. W ten sposób r0 jest odległością między atomami, odpowiadającą stanowi równowagi, w jakiej znajdowałyby się atomy wówczas, gdyby nie było ruchu cieplnego zakłócającego równowagę.
Ze wzrostem temperatury zwiększa się amplituda drgań poszczególnych atomów. Gdyby wychylenia z położenia równowagi były w obydwie strony jednakowe, średnia odległość między atomami byłaby niezależna od amplitudy i równa r0. Samo zwiększenie amplitudy drganie prowadziłoby zatem do zwiększenia objętości ciała. Sytuacja taka wystąpiłaby wówczas, gdyby zależność siły wypadkowej działającej na atom wychylony z położenia równowagi od wielkości tego wychylenia była liniowa. Wówczas krzywa przedstawiająca zależność energii potencjalnej od wzajemnej odległości byłaby symetryczna względem osi przechodzącej przez punkt r0. W rzeczywistości jednak siła przywracająca atom do położenia równowagi nie ma przebiegu liniowego w otoczeniu punktu r0, czego konsekwencją jest asymetria krzywej przedstawiającej zależność energii potencjalnej od wzajemnej odległości między atomami (rys. 1). Atom o całkowitej energii równej E drga wokół punktu r0, któremu odpowiada minimum energii potencjalnej, ponieważ cząstka o energii całkowitej równej E nie może znaleźć się w obszarze, któremu odpowiada energia potencjalna większa od E. Jak widać z rysunku 1, maksymalne wychylenia atomu z położenia równowagi nie są symetryczne względem r0. Wraz ze wzrostem energii obszar dostępny dla danego atomu poszerza się, co odpowiada większej amplitudzie drgań, a średnie położenie atomu r względem najbliższego sąsiada przesuwa się ku wartościom większym od r0.
(…)
… ciała. W celu ilościowego ujęcia zjawiska rozszerzalności cieplnej ciał stałych wprowadza się pojęcie współczynnika rozszerzalności liniowej. Współczynnik rozszerzalności liniowej można zdefiniować równaniem:
Badanie rozszerzalności cieplnej ciał stałych jest oparte zwykle na prawie opisującym zależność długości ciała od temperatury :
lt = l0(1 + T)
gdzie
lt - długość ciała w temperaturze T,
l0…
…
(T) = T + T0 = 0,1 + 0,1 = 0,2 C
Błąd! Nieznany argument przełącznika.
5. ZESTAW PRZYRZĄDÓW.
1. Przyrząd do pomiaru wydłużenia drutu.
2. Woltomierz.
3. Autotransformator.
4. Cyfrowy miernik temperatury.
5. Transformator zabezpieczający.
6. UWAGI I WNIOSKI.
Współczynnik rozszerzalności liniowej wyznaczono w ćwiczeniu na podstawie wykresu zależności względnego wydłużenia drutu w funkcji temperatury…
