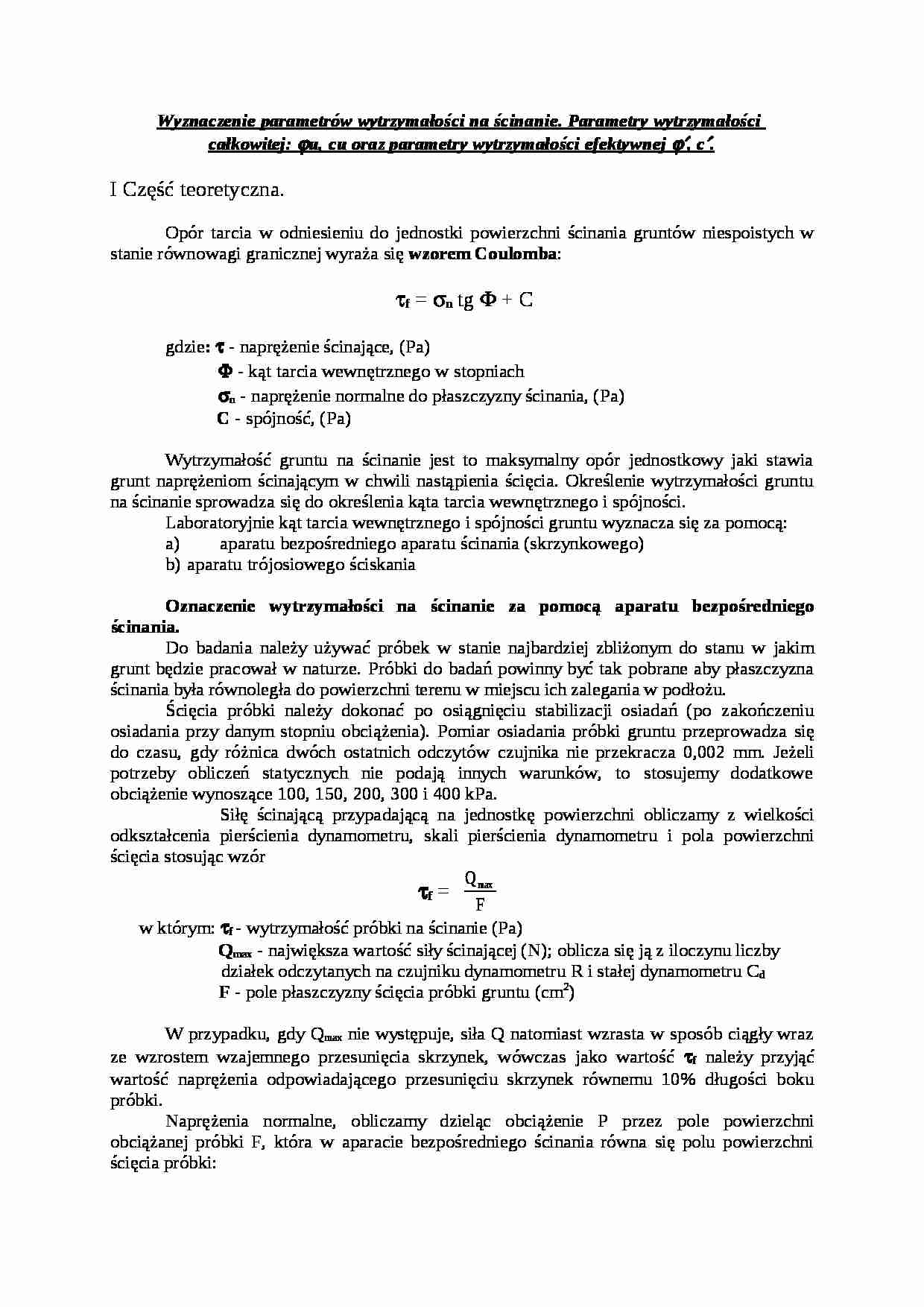

Wyznaczenie parametrów wytrzymałości na ścinanie. Parametry wytrzymałości całkowitej: ϕu, cu oraz parametry wytrzymałości efektywnej ϕ′, c′.
I Część teoretyczna.
Opór tarcia w odniesieniu do jednostki powierzchni ścinania gruntów niespoistych w stanie równowagi granicznej wyraża się wzorem Coulomba:
τf = σn tg Φ + C
gdzie: τ - naprężenie ścinające, (Pa)
Φ - kąt tarcia wewnętrznego w stopniach
σn - naprężenie normalne do płaszczyzny ścinania, (Pa)
C - spójność, (Pa)
Wytrzymałość gruntu na ścinanie jest to maksymalny opór jednostkowy jaki stawia grunt naprężeniom ścinającym w chwili nastąpienia ścięcia. Określenie wytrzymałości gruntu na ścinanie sprowadza się do określenia kąta tarcia wewnętrznego i spójności.
Laboratoryjnie kąt tarcia wewnętrznego i spójności gruntu wyznacza się za pomocą:
aparatu bezpośredniego aparatu ścinania (skrzynkowego)
aparatu trójosiowego ściskania
Oznaczenie wytrzymałości na ścinanie za pomocą aparatu bezpośredniego ścinania.
Do badania należy używać próbek w stanie najbardziej zbliżonym do stanu w jakim grunt będzie pracował w naturze. Próbki do badań powinny być tak pobrane aby płaszczyzna ścinania była równoległa do powierzchni terenu w miejscu ich zalegania w podłożu.
Ścięcia próbki należy dokonać po osiągnięciu stabilizacji osiadań (po zakończeniu osiadania przy danym stopniu obciążenia). Pomiar osiadania próbki gruntu przeprowadza się do czasu, gdy różnica dwóch ostatnich odczytów czujnika nie przekracza 0,002 mm. Jeżeli potrzeby obliczeń statycznych nie podają innych warunków, to stosujemy dodatkowe obciążenie wynoszące 100, 150, 200, 300 i 400 kPa.
Siłę ścinającą przypadającą na jednostkę powierzchni obliczamy z wielkości odkształcenia pierścienia dynamometru, skali pierścienia dynamometru i pola powierzchni ścięcia stosując wzór τf = w którym: τf- wytrzymałość próbki na ścinanie (Pa)
Qmax - największa wartość siły ścinającej (N); oblicza się ją z iloczynu liczby
działek odczytanych na czujniku dynamometru R i stałej dynamometru Cd
F - pole płaszczyzny ścięcia próbki gruntu (cm2) W przypadku, gdy Qmax nie występuje, siła Q natomiast wzrasta w sposób ciągły wraz ze wzrostem wzajemnego przesunięcia skrzynek, wówczas jako wartość τf należy przyjąć wartość naprężenia odpowiadającego przesunięciu skrzynek równemu 10% długości boku próbki.
Naprężenia normalne, obliczamy dzieląc obciążenie P przez pole powierzchni obciążanej próbki F, która w aparacie bezpośredniego ścinania równa się polu powierzchni ścięcia próbki:
(…)
… ścinania równa się polu powierzchni ścięcia próbki:
σn= Graficznie kąt tarcia wewnętrznego i spójność badanego gruntu wyznacza się nanosząc uzyskane wyniki na prostokątny układ współrzędnych. Wartości kąta tarcia wewnętrznego i spójności przyjmuje się z wykresu wykonanego na podstawie wyników przeprowadzonych badań.
Gdy dysponujemy wynikami σn i τf uzyskanymi z badań laboratoryjnych, możemy
wyznaczyć kąt tarcia wewnętrznego Φu i spójność Cu za pomocą zasady aproksymacji liniowej, metodą najmniejszych kwadratów:
Φu = arctg Φu= Cu = gdzie: N - liczba uwzględnionych punktów na wykresie
Średnie odchylenie kwadratowe wytrzymałości na ścinanie (Sτf) obliczamy ze wzoru:
Sτf = w którym: τf - wartość wytrzymałości (oporu) gruntu na ścinanie, (Pa)
N - liczba uwzględnionych punktów na wykresie
τ'f - wartość wytrzymałości gruntu na ścinanie, (Pa) określona ze wzoru:
τ'f = σn tg Φu + Cu
Ciśnieniem porowym u - nazywa się tę część jednostkowego obciążenia, którą przyjmuje woda znajdująca się w porach gruntu Uwzględniając efektywne naprężenia normalne i ciśnienie porowe, wzór na opór gruntu na ścinanie będzie miał postać:
τf = σn' tg Φ' +c'
gdzie: τf- opór gruntu na ścinanie, (Pa)
σn' - efektywne naprężenia normalne…
