Fragment notatki:

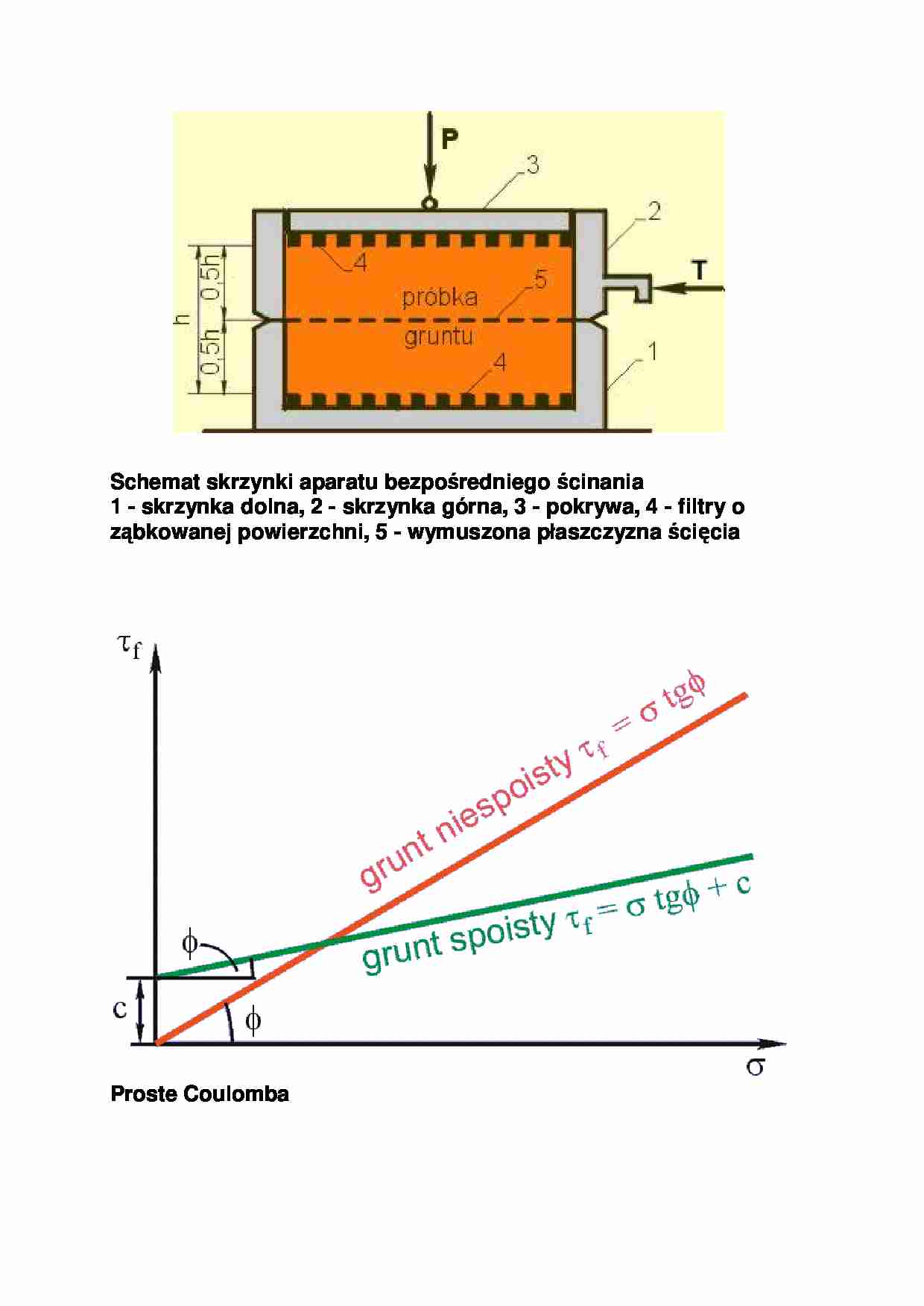

Schemat skrzynki aparatu bezpo średniego ścinania 1 - skrzynka dolna, 2 - skrzynka górna, 3 - pokrywa, 4 - filtry o z ąbkowanej powierzchni, 5 - wymuszona płaszczyzna ścięcia Proste Coulomba Wyznaczenie wartości parametrów wytrzymałościowych w oparciu o aproksymację punktów pomiarowych Metodą Najmniejszych Kwadratów a) dla gruntów spoistych ∑ ∑ ∑ ∑ ∑ = = = = =       − − = N i N i i i N i fi N i i fi N i i N N 1 2 1 2 1 1 1 ) (  tg arc σ σ τ σ τ σ φ ∑ ∑ ∑ ∑ ∑ ∑ = = = = =       − − = N i N i i i N i fi i N i i N i fi N i i N c 1 2 1 2 1 1 1 2 ) ( ) ( σ σ τ σ σ τ σ b) dla gruntów niespoistych (prosta Coulomba przechodzi przez początek układu współrzędnych) ∑ ∑ = = = N 1 i 2 i fi N 1 i i ) ( σ τ σ φ  tg arc gdzie: N  – ilość punktów pomiarowych (liczba badań) σ i  – naprężenie normalne dla badania nr  i τ fi  – wytrzymałość gruntu w dadaniu nr  i SCHEMAT OBCIĄŻENIA GRUNTU W APARACIE TRÓJOSIOWEGO ŚCISKANIA GRAFICZNA INTERPRETACJA NAPRĘŻEŃ – KOŁO MOHRA τ σ σ 3 σ 1 2 q 3 1 σ σ − = 2 p 3 1 σ σ + = 2 α σ τ σ 1 σ 3 σ 1 σ 3 σ 3 σ 3 α α σ σ τ α α σ σ σ σ σ 2 sin q 2 sin 2 2 cos q p 2 cos 2 2 3 1 3 1 3 1 = − = + = − + + = σ τ α ZMIANA STANU NAPRĘŻEŃ W CZASIE BADAŃ W APARACIE TRÓJOSIOWYM ORAZ GRANICZNY STAN NAPRĘŻENIA WYZNACZENIE PARAMETRÓW WYTRZYMAŁOŚCIOWYCH METODĄ STYCZNEJ DO GRANICZNYCH KÓŁ MOHRA ORAZ METODĄ PROSTEJ kf σ 3 σ 1,1 σ 1,2 σ 1,3 σ 1,4 σ 1,f Graniczne koło Mohra σ τ c Φ σ 3 σ 1 σ 3 σ 3 σ 1 σ 1 σ 3 σ 1 Styczna do granicznych kół Mohra (prosta Coulomba) Prosta kf τ σ Φ β c b NOMOGRAMY DO WYZNACZANIA WARTOŚCI PARAMETRÓW WYTRZYMAŁOŚCIOWYCH NA PODSTAWIE  PN 81/B–03020 a)  grunty niespoiste b) grunty spoiste Φ u Φ u cu ID IL IL Wzór Brincha, Hansena i Lundgrena (1960) wg. Z. Glazera ϕ  = 36 °  +  ϕ 1 +  ϕ 2 +  ϕ 3 +  ϕ 4 Kąt korygujący  ϕ 1  ze względu na kształt ziarna: ϕ 1  = +1 ° dla ziarn nie obtoczonych, kanciastych, ϕ 1  = 0 ° dla ziarn częściowo obtoczonych, ϕ 1  = -3 ° dla ziarn obtoczonych,

(…)

… i Lundgrena (1960) wg. Z. Glazera
ϕ = 36° + ϕ1 + ϕ2 + ϕ3 + ϕ4
Kąt korygujący ϕ1 ze względu na kształt ziarna:
ϕ1 = +1° dla ziarn nie obtoczonych, kanciastych,
ϕ1 = 0° dla ziarn częściowo obtoczonych,
ϕ1 = -3° dla ziarn obtoczonych,
ϕ1 = -5° dla ziarn kulistych,
Kąt korygujący ϕ2 ze względu na wymiar ziarn:
ϕ2 = 0° dla piasków,
ϕ2 = + 1° dla pospółki,
ϕ2 = + 2° dla żwirów.
Kąt korygujący ϕ3 ze względu…
... zobacz całą notatkę
