Wyroby termoizolacyjne - ćwiczenia

Nasza ocena:

3
Pobrań: 35
Wyświetleń: 1106
Komentarze: 0
Notatek.pl

Pobierz ten dokument za darmo

Podgląd dokumentu
 Wyroby termoizolacyjne - ćwiczenia  - strona 1  Wyroby termoizolacyjne - ćwiczenia  - strona 2

Fragment notatki:

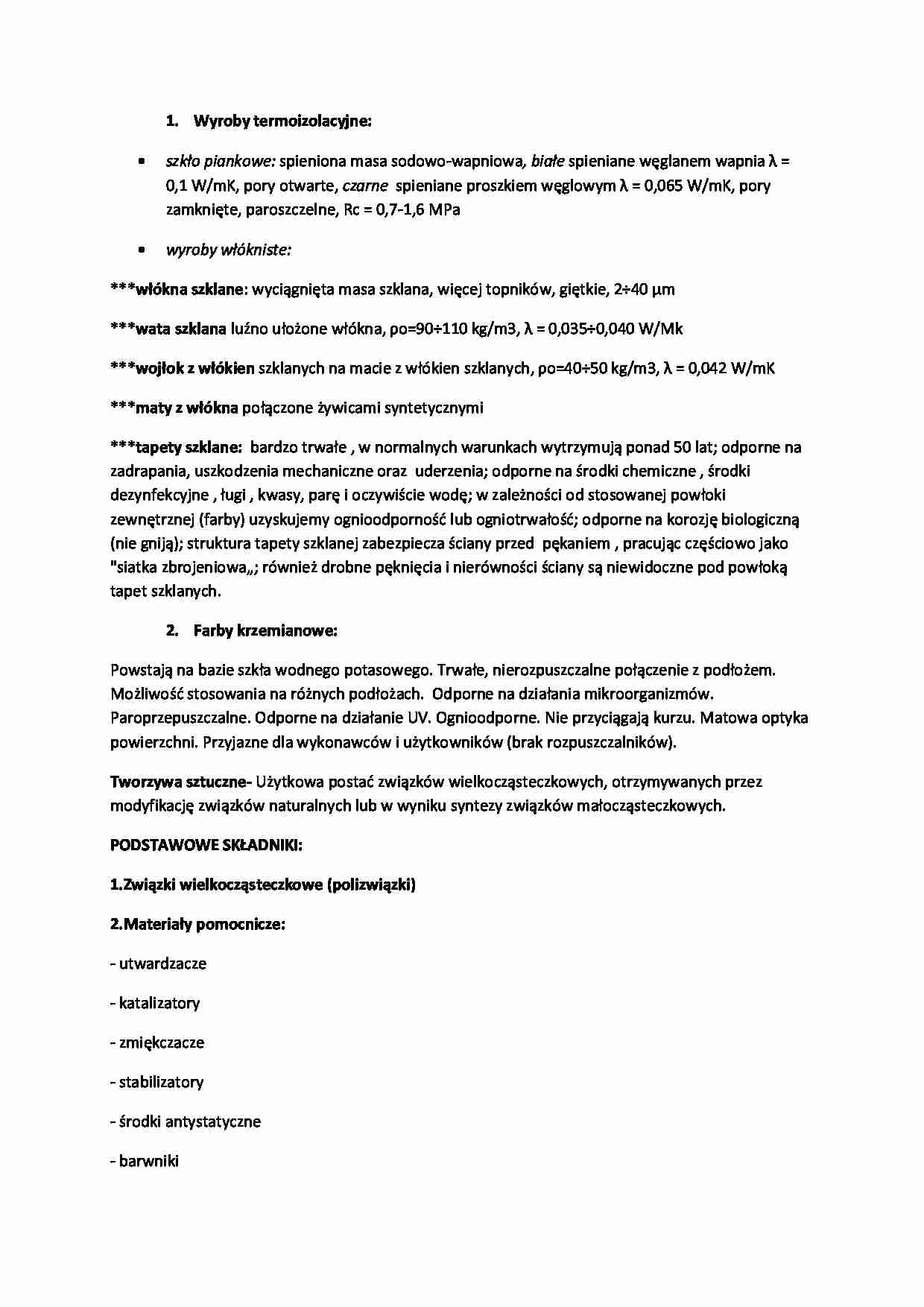

Wyroby termoizolacyjne:
szkło piankowe: spieniona masa sodowo-wapniowa, białe spieniane węglanem wapnia λ = 0,1 W/mK, pory otwarte, czarne spieniane proszkiem węglowym λ = 0,065 W/mK, pory zamknięte, paroszczelne, Rc = 0,7-1,6 MPa
wyroby włókniste:
***włókna szklane: wyciągnięta masa szklana, więcej topników, giętkie, 2÷40 μm
***wata szklana luźno ułożone włókna, ρo=90÷110 kg/m3, λ = 0,035÷0,040 W/Mk
***wojłok z włókien szklanych na macie z włókien szklanych, ρo=40÷50 kg/m3, λ = 0,042 W/mK
***maty z włókna połączone żywicami syntetycznymi
***tapety szklane: bardzo trwałe , w normalnych warunkach wytrzymują ponad 50 lat; odporne na zadrapania, uszkodzenia mechaniczne oraz uderzenia; odporne na środki chemiczne , środki dezynfekcyjne , ługi , kwasy, parę i oczywiście wodę; w zależności od stosowanej powłoki zewnętrznej (farby) uzyskujemy ognioodporność lub ogniotrwałość; odporne na korozję biologiczną (nie gniją); struktura tapety szklanej zabezpiecza ściany przed pękaniem , pracując częściowo jako "siatka zbrojeniowa„; również drobne pęknięcia i nierówności ściany są niewidoczne pod powłoką tapet szklanych.
Farby krzemianowe:
Powstają na bazie szkła wodnego potasowego. Trwałe, nierozpuszczalne połączenie z podłożem. Możliwość stosowania na różnych podłożach. Odporne na działania mikroorganizmów. Paroprzepuszczalne. Odporne na działanie UV. Ognioodporne. Nie przyciągają kurzu. Matowa optyka powierzchni. Przyjazne dla wykonawców i użytkowników (brak rozpuszczalników). Tworzywa sztuczne- Użytkowa postać związków wielkocząsteczkowych, otrzymywanych przez modyfikację związków naturalnych lub w wyniku syntezy związków małocząsteczkowych.
PODSTAWOWE SKŁADNIKI:
1.Związki wielkocząsteczkowe (polizwiązki)
2.Materiały pomocnicze:
- utwardzacze
- katalizatory
- zmiękczacze
- stabilizatory
- środki antystatyczne
- barwniki
3.Materiały dodatkowe:
- wypełniacze
- nośniki i wkładki wzmacniające
MODYFIKACJA ZWIĄZKÓW NATURALNYCH:
Celuloza- uzyskanie estrów (octan i octomaślan oraz azotan celulozy) i eterów (metyloceluloza, karboksymetyloceluloza, etyloceluloza)
Kauczuk- wulkanizacja z:
- siarką: guma (4-5%S), ebonit (25-40%S)
- chlorem- chlorokauczuk
- mocne kwasy- cyklokauczuk
... zobacz całą notatkę

Komentarze użytkowników (0)

Zaloguj się, aby dodać komentarz
