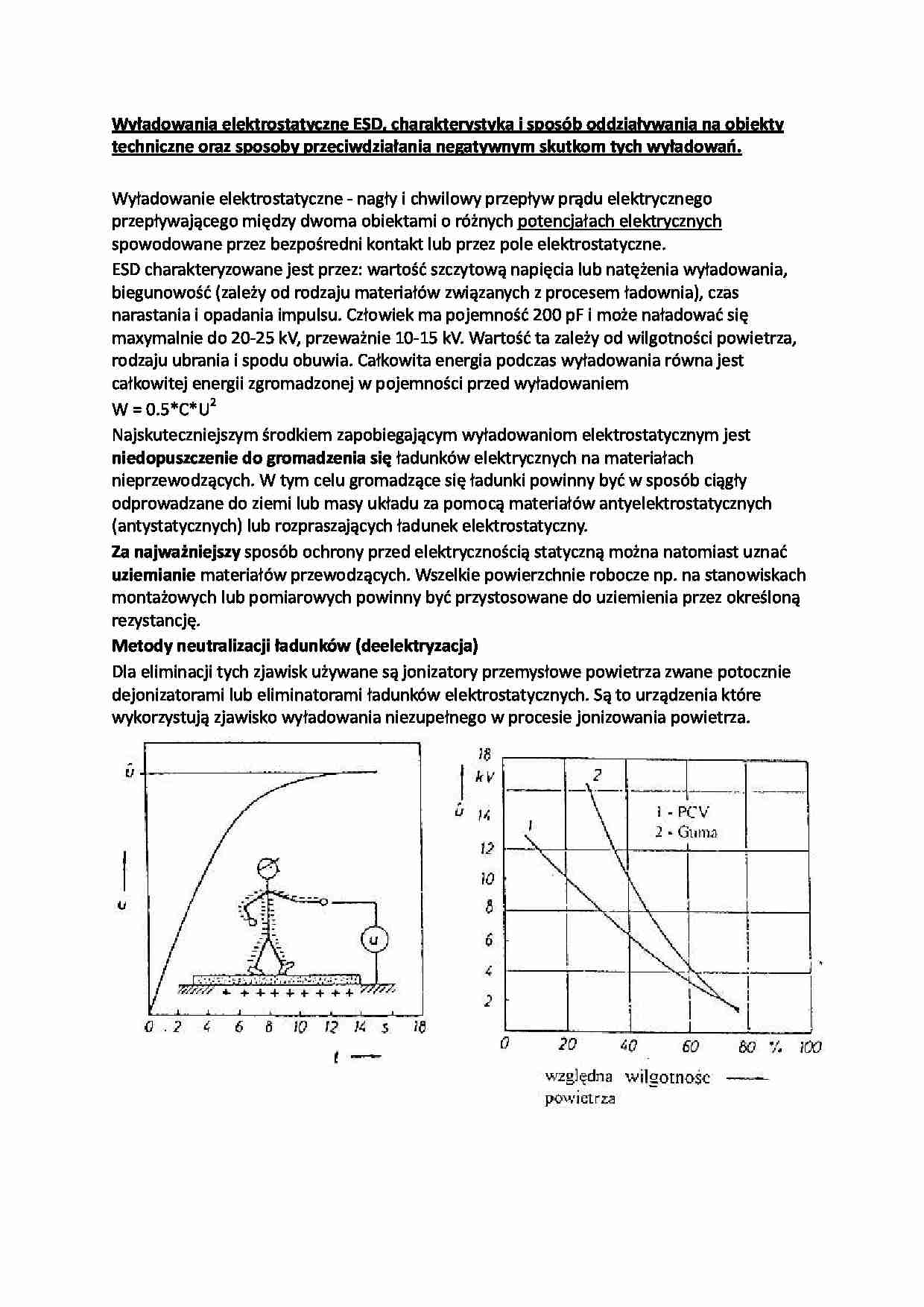

Wyładowania elektrostatyczne ESD, charakterystyka i sposób oddziaływania na obiekty techniczne oraz sposoby przeciwdziałania negatywnym skutkom tych wyładowań. Wyładowanie elektrostatyczne - nagły i chwilowy przepływ prądu elektrycznego przepływającego między dwoma obiektami o różnych potencjałach elektrycznych spowodowane przez bezpośredni kontakt lub przez pole elektrostatyczne. ESD charakteryzowane jest przez: wartość szczytową napięcia lub natężenia wyładowania, biegunowość (zależy od rodzaju materiałów związanych z procesem ładownia), czas narastania i opadania impulsu. Człowiek ma pojemność 200 pF i może naładować się maxymalnie do 20-25 kV, przeważnie 10-15 kV. Wartość ta zależy od wilgotności powietrza, rodzaju ubrania i spodu obuwia. Całkowita energia podczas wyładowania równa jest całkowitej energii zgromadzonej w pojemności przed wyładowaniem W = 0.5*C*U 2 Najskuteczniejszym środkiem zapobiegającym wyładowaniom elektrostatycznym jest niedopuszczenie do gromadzenia się ładunków elektrycznych na materiałach nieprzewodzących. W tym celu gromadzące się ładunki powinny być w sposób ciągły odprowadzane do ziemi lub masy układu za pomocą materiałów antyelektrostatycznych (antystatycznych) lub rozpraszających ładunek elektrostatyczny. Za najważniejszy sposób ochrony przed elektrycznością statyczną można natomiast uznać uziemianie materiałów przewodzących. Wszelkie powierzchnie robocze np. na stanowiskach montażowych lub pomiarowych powinny być przystosowane do uziemienia przez określoną rezystancję. Metody neutralizacji ładunków (deelektryzacja) Dla eliminacji tych zjawisk używane są jonizatory przemysłowe powietrza zwane potocznie dejonizatorami lub eliminatorami ładunków elektrostatycznych. Są to urządzenia które wykorzystują zjawisko wyładowania niezupełnego w procesie jonizowania powietrza.
