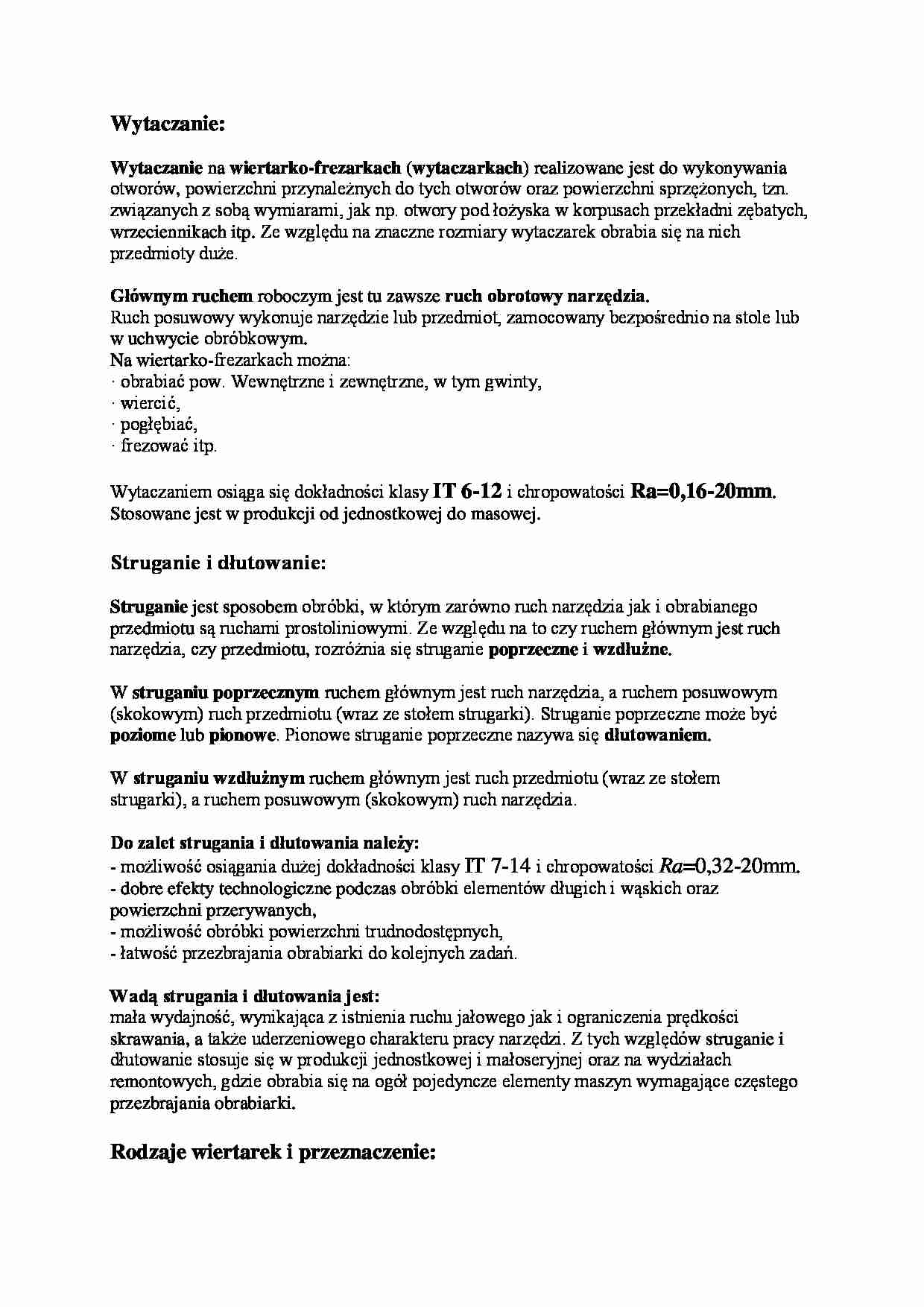

Wykład - wykonywanie otworów - strona 1 Wykład - wykonywanie otworów - strona 2 Wykład - wykonywanie otworów - strona 3

Fragment notatki:

Wytaczanie:
Wytaczanie na wiertarko-frezarkach (wytaczarkach) realizowane jest do wykonywania
otworów, powierzchni przynależnych do tych otworów oraz powierzchni sprzężonych, tzn.
związanych z sobą wymiarami, jak np. otwory pod łożyska w korpusach przekładni zębatych,
wrzeciennikach itp. Ze względu na znaczne rozmiary wytaczarek obrabia się na nich
przedmioty duże.
Głównym ruchem roboczym jest tu zawsze ruch obrotowy narzędzia.
Ruch posuwowy wykonuje narzędzie lub przedmiot, zamocowany bezpośrednio na stole lub
w uchwycie obróbkowym.
Na wiertarko-frezarkach można:
· obrabiać pow. Wewnętrzne i zewnętrzne, w tym gwinty,
· wiercić,
· pogłębiać,
· frezować itp.
Wytaczaniem osiąga się dokładności klasy IT 6-12 i chropowatości Ra=0,16-20mm.
Stosowane jest w produkcji od jednostkowej do masowej.
Struganie i dłutowanie:
Struganie jest sposobem obróbki, w którym zarówno ruch narzędzia jak i obrabianego
przedmiotu są ruchami prostoliniowymi. Ze względu na to czy ruchem głównym jest ruch
narzędzia, czy przedmiotu, rozróżnia się struganie poprzeczne i wzdłużne.
W struganiu poprzecznym ruchem głównym jest ruch narzędzia, a ruchem posuwowym
(skokowym) ruch przedmiotu (wraz ze stołem strugarki). Struganie poprzeczne może być
poziome lub pionowe. Pionowe struganie poprzeczne nazywa się dłutowaniem.
W struganiu wzdłużnym ruchem głównym jest ruch przedmiotu (wraz ze stołem
strugarki), a ruchem posuwowym (skokowym) ruch narzędzia.
Do zalet strugania i dłutowania należy:
- możliwość osiągania dużej dokładności klasy IT 7-14 i chropowatości Ra=0,32-20mm.
- dobre efekty technologiczne podczas obróbki elementów długich i wąskich oraz
powierzchni przerywanych,
- możliwość obróbki powierzchni trudnodostępnych,
- łatwość przezbrajania obrabiarki do kolejnych zadań.
Wadą strugania i dłutowania jest:
mała wydajność, wynikająca z istnienia ruchu jałowego jak i ograniczenia prędkości
skrawania, a także uderzeniowego charakteru pracy narzędzi. Z tych względów struganie i
dłutowanie stosuje się w produkcji jednostkowej i małoseryjnej oraz na wydziałach
remontowych, gdzie obrabia się na ogół pojedyncze elementy maszyn wymagające częstego
przezbrajania obrabiarki.
Rodzaje wiertarek i przeznaczenie:
Wiertarki stołowe – służą do wiercenia otworów o niewielkich średnicach, zazwyczaj
15mm, w małych przedmiotach,
Wiertarki stojakowe – słupowe i kadłubowe, są stosowane do obróbki otworów w
przedmiotach o małych i średnich wymiarach,
Wiertarki wielowrzecionowe – można wykonywać jednocześnie duża liczbę otworów
rozmieszczonych na tej samej powierzchni,
Wiertarki promieniowe – do przedmiotów dużych i ciężkich, które trudno przesuwać po
stole obrabiarki i ustawić w osi obrotu wrzeciona.
Wiertarki rewolwerowe – mają rewolwer pozwalający mocować większą liczbę narzędzi,
dzięki szybkiej wymianie narzędzia wiertarki te można stosować w produkcji seryjnej.
Wiertarki współrzędnościowe – są stosowane do obróbki otworów o bardzo dokładnym
położeniu osi otworu względem siebie, na wiertarkach ... zobacz całą notatkę
