Wydział Elektroniki Politechniki Wrocławskiej
Laboratorium Przyrządów Półprzewodnikowych
Wykonał Pirosz Paweł
Grupa 9
Ćw. nr 9
Prowadzący dr Bober
Pomiary parametrów światłowodów
Data wykonania 99.06.08
Data oddania 99.06.14
Ocena PROGRAM ZAJĘĆ :
Pomiar charakterystyki spektralnej detektora
Pomiar tłumienności wielomodowego światłowodu plastikowego
PRZEBIEG ĆWICZENIA :
1. Pomiar charakterystyki spektralnej detektora

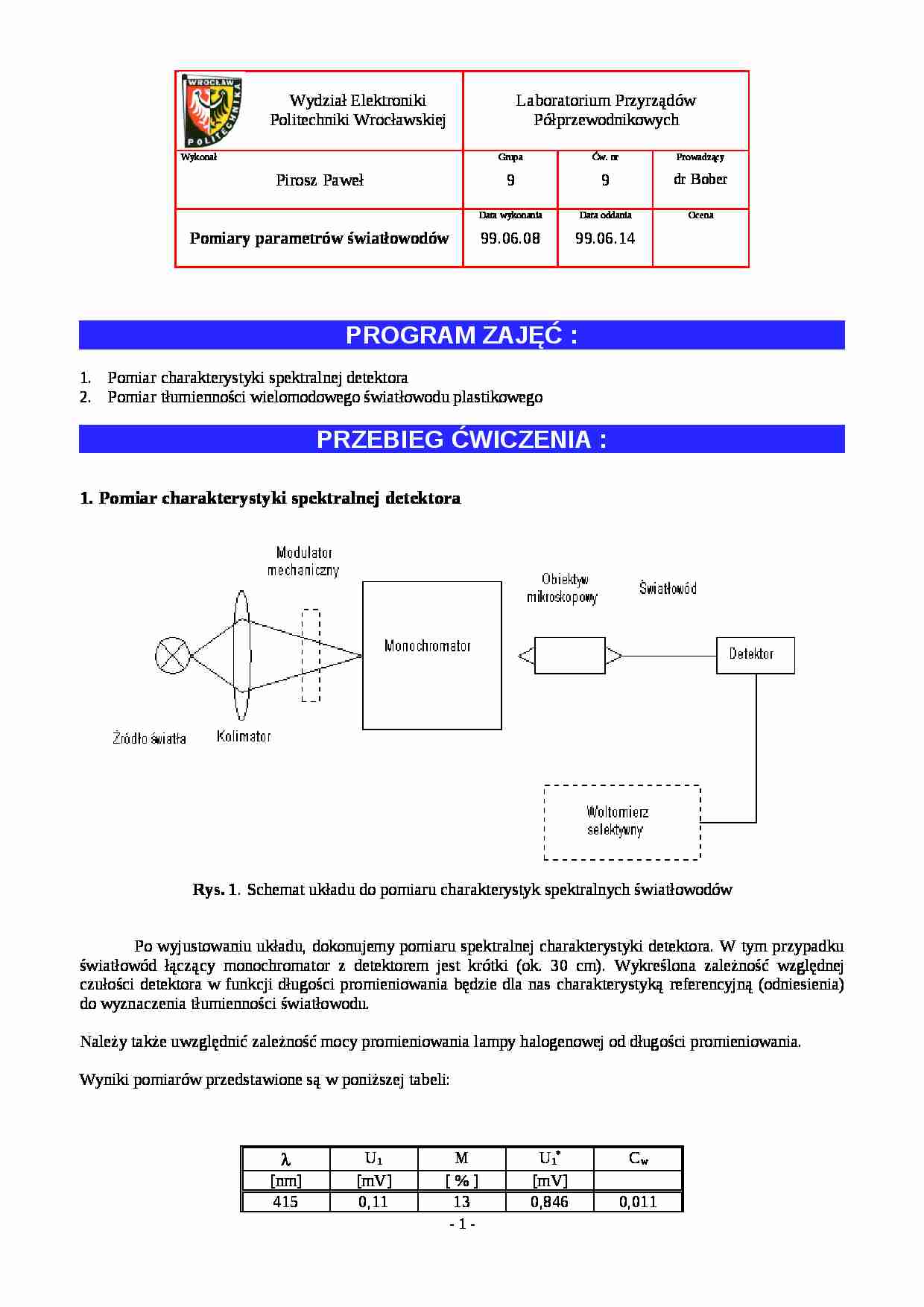

Rys. 1. Schemat układu do pomiaru charakterystyk spektralnych światłowodów
Po wyjustowaniu układu, dokonujemy pomiaru spektralnej charakterystyki detektora. W tym przypadku światłowód łączący monochromator z detektorem jest krótki (ok. 30 cm). Wykreślona zależność względnej czułości detektora w funkcji długości promieniowania będzie dla nas charakterystyką referencyjną (odniesienia) do wyznaczenia tłumienności światłowodu.
Należy także uwzględnić zależność mocy promieniowania lampy halogenowej od długości promieniowania.
Wyniki pomiarów przedstawione są w poniższej tabeli:
λ
U1
M
U1*
Cw
[nm]
[mV]
[ % ]
[mV]
415
0,11
13
0,846
0,011
430
0,12
17
0,706
0,009
450
0,22
20
1,100
0,014
475
0,68
25
2,720
0,035
500
1,80
30
6,000
0,077
550
4,80
40
12,000
0,153
600
12,00
52
23,077
0,295
680
26,00
67
38,806
0,495
800
58,00
88
65,909
0,841
900
76,00
97
78,351
1,000
950
68,00
98
(…)
… [nm]. Na tej podstawie można oszacować z jakiego materiału została wykonana dioda będąca detektorem. Ponieważ maksymalna czułość przypada na długość fali 900 [nm], co odpowiada częstotliwości f = 333,3⋅1012 [Hz], korzystając ze wzoru na energię kwantu promieniowania E = hf otrzymujemy 1,38 [eV]. Przerwę energetyczną o zbliżonej energii posiada arsenek galu (1,4 [eV]), a więc dioda będąca detektorem…
