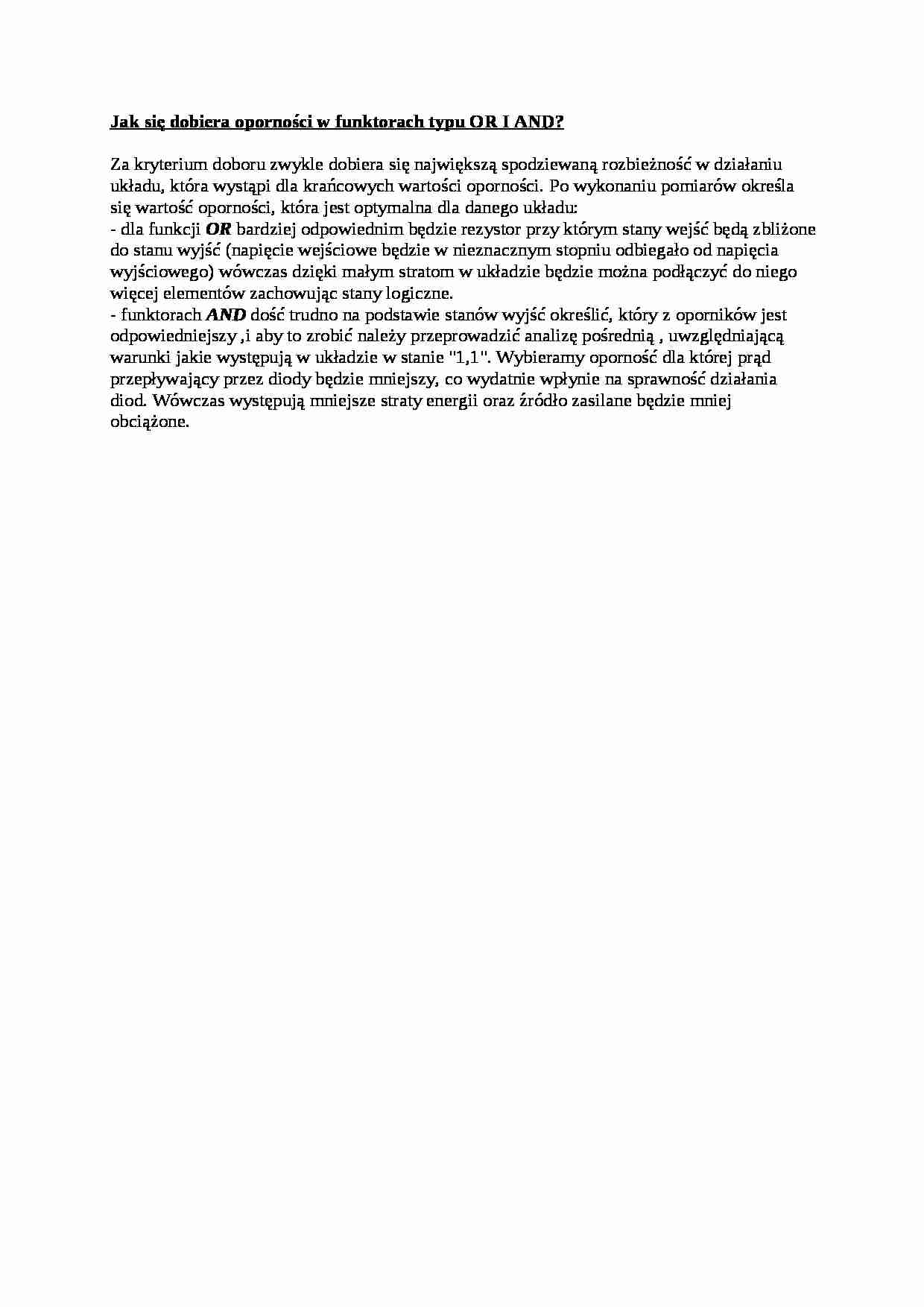

Jak się dobiera oporności w funktorach typu OR I AND?
Za kryterium doboru zwykle dobiera się największą spodziewaną rozbieżność w działaniu układu, która wystąpi dla krańcowych wartości oporności. Po wykonaniu pomiarów określa się wartość oporności, która jest optymalna dla danego układu:
- dla funkcji OR bardziej odpowiednim będzie rezystor przy którym stany wejść będą zbliżone do stanu wyjść (napięcie wejściowe będzie w nieznacznym stopniu odbiegało od napięcia wyjściowego) wówczas dzięki małym stratom w układzie będzie można podłączyć do niego więcej elementów zachowując stany logiczne.
- funktorach AND dość trudno na podstawie stanów wyjść określić, który z oporników jest odpowiedniejszy ,i aby to zrobić należy przeprowadzić analizę pośrednią , uwzględniającą warunki jakie występują w układzie w stanie "1,1". Wybieramy oporność dla której prąd przepływający przez diody będzie mniejszy, co wydatnie wpłynie na sprawność działania diod. Wówczas występują mniejsze straty energii oraz źródło zasilane będzie mniej obciążone.
