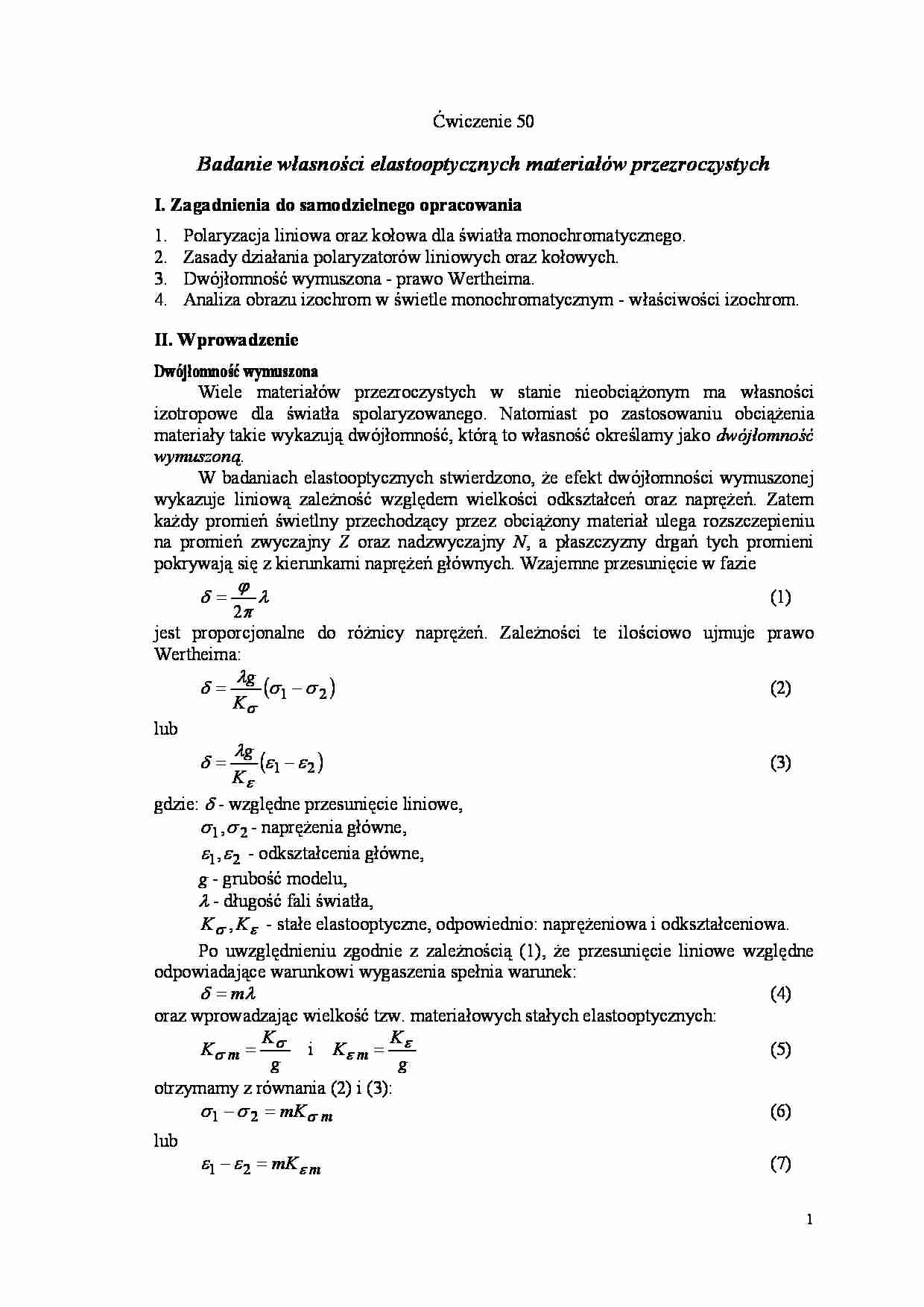

1 Ćwiczenie 50 Badanie własności elastooptycznych materiałów przezroczystych I. Zagadnienia do samodzielnego opracowania 1. Polaryzacja liniowa oraz kołowa dla światła monochromatycznego. 2. Zasady działania polaryzatorów liniowych oraz kołowych. 3. Dwójłomność wymuszona - prawo Wertheima. 4. Analiza obrazu izochrom w świetle monochromatycznym - właściwości izochrom. II. Wprowadzenie Dwójłomność wymuszona Wiele materiałów przezroczystych w stanie nieobciążonym ma własności izotropowe dla światła spolaryzowanego. Natomiast po zastosowaniu obciążenia materiały takie wykazują dwójłomność, którą to własność określamy jako dwójłomność wymuszoną . W badaniach elastooptycznych stwierdzono, że efekt dwójłomności wymuszonej wykazuje liniową zależność względem wielkości odkształceń oraz naprężeń. Zatem każdy promień świetlny przechodzący przez obciążony materiał ulega rozszczepieniu na promień zwyczajny Z oraz nadzwyczajny N , a płaszczyzny drgań tych promieni pokrywają się z kierunkami naprężeń głównych. Wzajemne przesunięcie w fazie λ π ϕ δ 2 = (1) jest proporcjonalne do różnicy naprężeń. Zależności te ilościowo ujmuje prawo Wertheima: ( ) 2 1 σ σ λ δ σ − = K g (2) lub ( ) 2 1 ε ε λ δ ε − = K g (3) gdzie: δ - względne przesunięcie liniowe, 2 1,σ σ - naprężenia główne, 2 1,ε ε - odkształcenia główne, g - grubość modelu, λ - długość fali światła, ε σ K K , - stałe elastooptyczne, odpowiednio: naprężeniowa i odkształceniowa. Po uwzględnieniu zgodnie z zależnością (1), że przesunięcie liniowe względne odpowiadające warunkowi wygaszenia spełnia warunek: λ δ m = (4) oraz wprowadzając wielkość tzw. materiałowych stałych elastooptycznych: g K K g K K m m ε ε σ σ = = i (5) otrzymamy z równania (2) i (3): m mK σ σ σ = − 2 1 (6) lub m mK ε ε ε = − 2 1 (7) 2 Wielkość m nazywamy rzędem izochromy, którą przypisujemy kolejnym prążkom pojawiającym się ze wzrostem obciążenia materiału. Płaski stan obciążenia w polaryskopie Opis zjawisk polaryzacyjnych fali świetlnej w polaryskopie z modelem będącym w stanie obciążenia płaskiego przedstawiony jest na rys. 1.
(…)
…
w położenie к – co odpowiada wprowadzeniu ćwierćfalówki analizatora w pole
widzenia,
- wprowadzić filtr monochromatyczny zielony w pole widzenia w zespole
głowicy analizatora.
2. W urządzeniu zginającym umieszczamy belkę z materiału przezroczystego na
stoliku polarymetru.
3. Po przygotowaniu całego zestawu do procedury pomiarowej, dokonujemy
obserwacji kolejnych izochrom za pomocą polarymetru, zwiększając…
... zobacz całą notatkę
