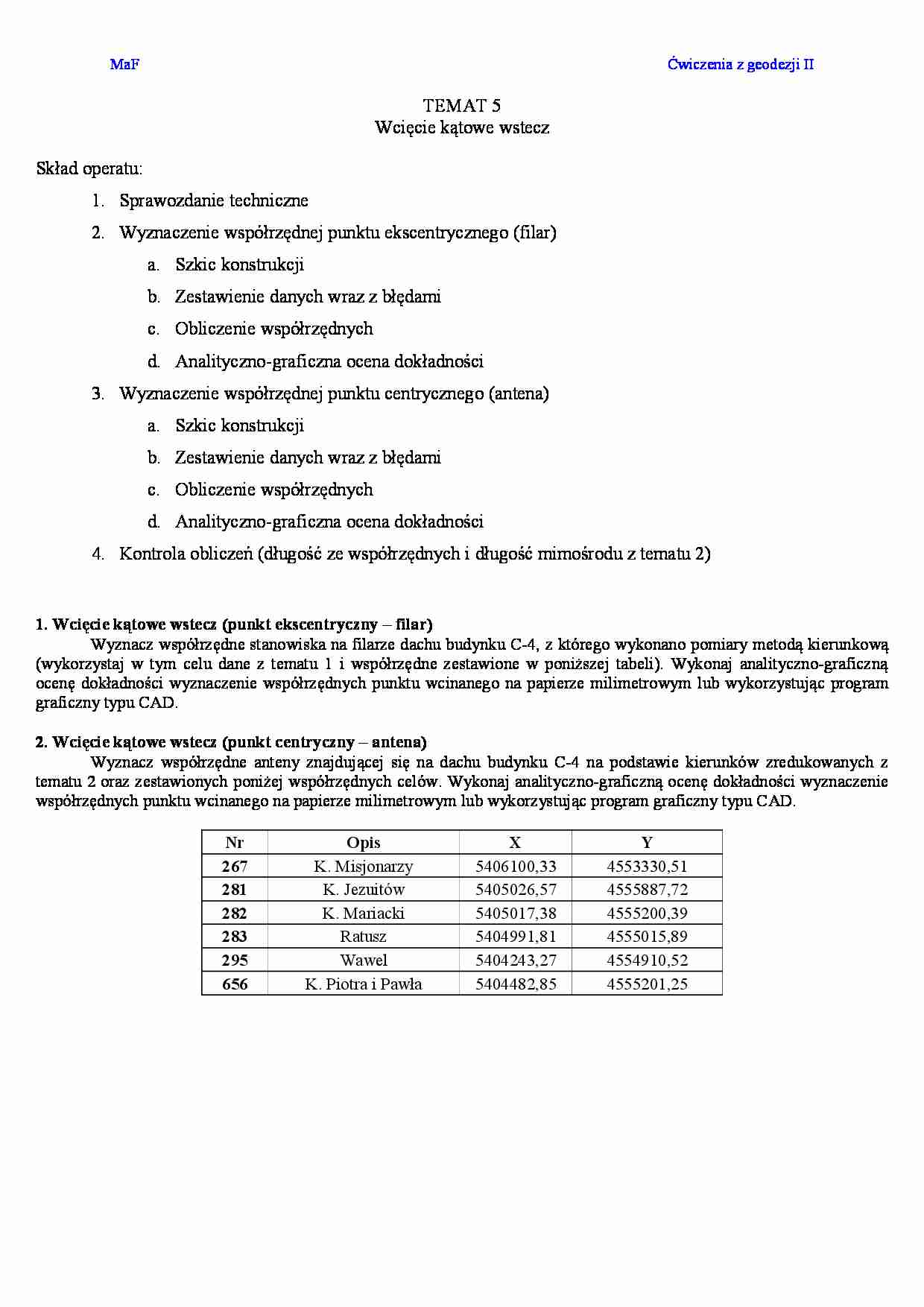

MaF Ćwiczenia z geodezji II TEMAT 5 Wcięcie kątowe wstecz Skład operatu: 1. Sprawozdanie techniczne 2. Wyznaczenie współrzędnej punktu ekscentrycznego (filar) a. Szkic konstrukcji b. Zestawienie danych wraz z błędami c. Obliczenie współrzędnych d. Analityczno-graficzna ocena dokładności 3. Wyznaczenie współrzędnej punktu centrycznego (antena) a. Szkic konstrukcji b. Zestawienie danych wraz z błędami c. Obliczenie współrzędnych d. Analityczno-graficzna ocena dokładności 4. Kontrola obliczeń (długość ze współrzędnych i długość mimośrodu z tematu 2) 1. Wcięcie kątowe wstecz (punkt ekscentryczny – filar) Wyznacz współrzędne stanowiska na filarze dachu budynku C-4, z którego wykonano pomiary metodą kierunkową (wykorzystaj w tym celu dane z tematu 1 i współrzędne zestawione w poniższej tabeli). Wykonaj analityczno-graficzną ocenę dokładności wyznaczenie współrzędnych punktu wcinanego na papierze milimetrowym lub wykorzystując program graficzny typu CAD. 2. Wcięcie kątowe wstecz (punkt centryczny – antena) Wyznacz współrzędne anteny znajdującej się na dachu budynku C-4 na podstawie kierunków zredukowanych z tematu 2 oraz zestawionych poniżej współrzędnych celów. Wykonaj analityczno-graficzną ocenę dokładności wyznaczenie współrzędnych punktu wcinanego na papierze milimetrowym lub wykorzystując program graficzny typu CAD. Nr Opis X Y 267 K. Misjonarzy 5406100,33 4553330,51 281 K. Jezuitów 5405026,57 4555887,72 282 K. Mariacki 5405017,38 4555200,39 283 Ratusz 5404991,81 4555015,89 295 Wawel 5404243,27 4554910,52 656 K. Piotra i Pawła 5404482,85 4555201,25 Document Outline 1. Wcięcie kątowe wstecz (punkt ekscentryczny – filar) 2. Wcięcie kątowe wstecz (punkt centryczny – antena)
