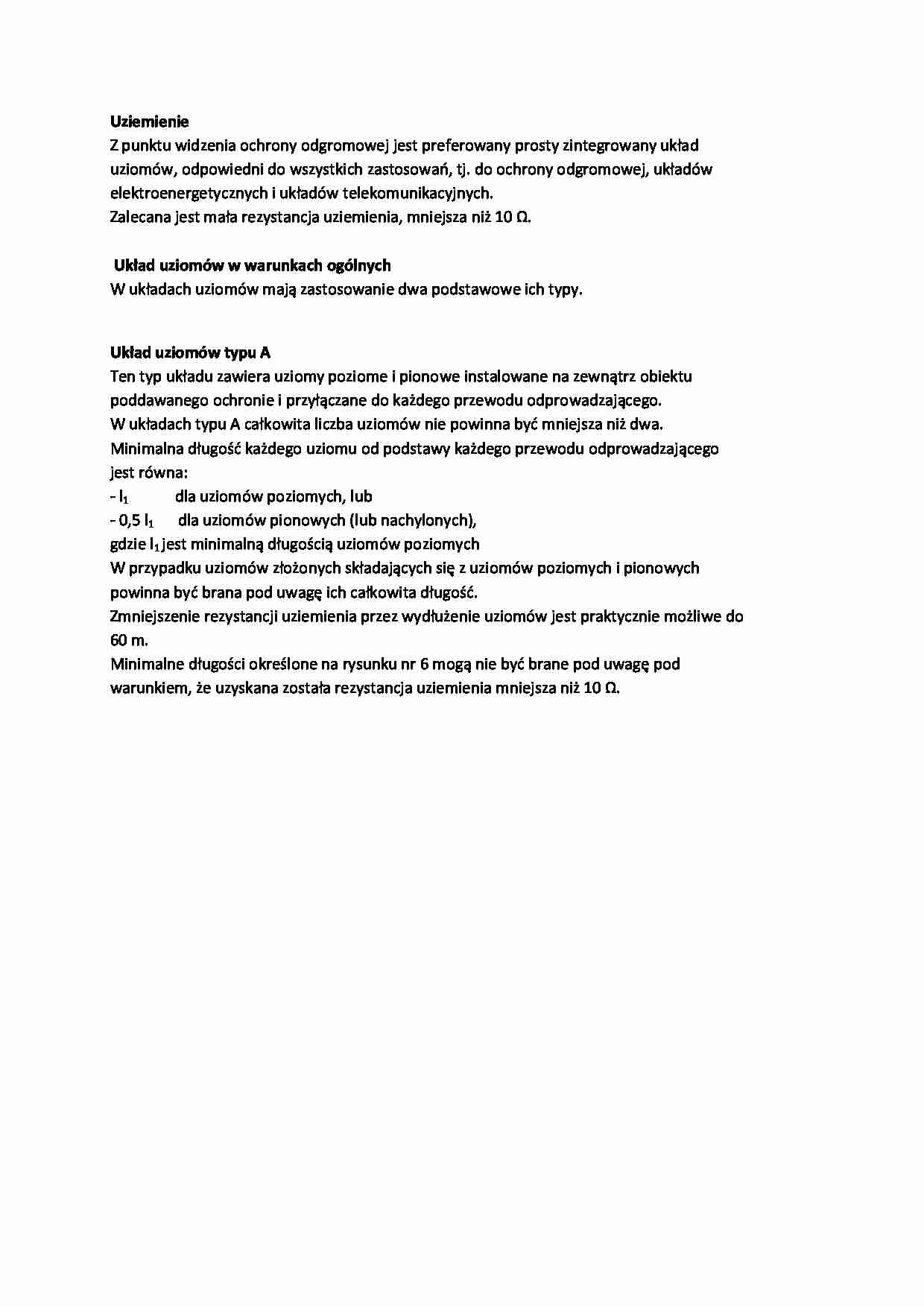

Uziemienie Z punktu widzenia ochrony odgromowej jest preferowany prosty zintegrowany układ uziomów, odpowiedni do wszystkich zastosowań, tj. do ochrony odgromowej, układów elektroenergetycznych i układów telekomunikacyjnych. Zalecana jest mała rezystancja uziemienia, mniejsza niż 10 Ω. Układ uziomów w warunkach ogólnych W układach uziomów mają zastosowanie dwa podstawowe ich typy. Układ uziomów typu A Ten typ układu zawiera uziomy poziome i pionowe instalowane na zewnątrz obiektu poddawanego ochronie i przyłączane do każdego przewodu odprowadzającego. W układach typu A całkowita liczba uziomów nie powinna być mniejsza niż dwa. Minimalna długość każdego uziomu od podstawy każdego przewodu odprowadzającego jest równa: - l1 dla uziomów poziomych, lub - 0,5 l1 dla uziomów pionowych (lub nachylonych), gdzie l1 jest minimalną długością uziomów poziomych W przypadku uziomów złożonych składających się z uziomów poziomych i pionowych powinna być brana pod uwagę ich całkowita długość. Zmniejszenie rezystancji uziemienia przez wydłużenie uziomów jest praktycznie możliwe do 60 m. Minimalne długości określone na rysunku nr 6 mogą nie być brane pod uwagę pod warunkiem, że uzyskana została rezystancja uziemienia mniejsza niż 10 Ω.
Minimalna długość l1 każdego uziomu zgodnie z klasą LPS Układ uziomów typu B Ten typ układu zawiera albo uziom otokowy, ułożony na zewnątrz obiektu poddawanego ochronie i pozostający w kontakcie z ziemią na długości równej przynajmniej 80% całkowitej jego długości, albo uziom fundamentowy. Takie uziomy mogą również tworzyć kratę. W przypadku uziomu otokowego lub uziomu fundamentowego średni promień re, obszaru objętego tym uziomem nie powinien być mniejszy niż wartość l1, tj.: re ≥l1 Instalowanie uziomów Uziom otokowy typu B powinien być zakopany wokół obiektu na głębokości nie mniejszej niż 0,6 m i w odległości 1 m od zewnętrznych ścian obiektu. Uziomy typu A powinny być instalowane przy usytuowaniu górnego ich krańca na głębokości nie mniejszej niż 0,6 m i zachowaniu najbardziej równomiernego ich rozkładu w celu zminimalizowania skutków sprzężenia elektrycznego w ziemi. Uziomy powinny być instalowane w sposób pozwalający na ich sprawdzanie podczas budowy. Głębokość osadzenia i typ uziomów powinny być tak dobrane, aby zminimalizowały skutki korozji oraz wysychania i zamarzania gruntu, a przez to ustabilizowały klasyczną rezystancję uziemienia. Uziomy naturalne Wzajemnie połączona stal zbrojeniowa w fundamentach betonowych lub inne odpowiednie metalowe struktury podziemne powinny być wykorzystywane jako uziomy. Jeżeli jako uziom jest wykorzystywane metalowe zbrojenie w betonie, to szczególną uwagę należy zwrócić na wzajemne połączenia stali zbrojeniowej, aby zapobiec mechanicznemu rozłupywaniu betonu.

(…)

… połączona stal zbrojeniowa w fundamentach betonowych lub inne odpowiednie metalowe struktury podziemne powinny być wykorzystywane jako uziomy. Jeżeli jako uziom jest wykorzystywane metalowe zbrojenie w betonie, to szczególną uwagę należy zwrócić na wzajemne połączenia stali zbrojeniowej, aby zapobiec mechanicznemu rozłupywaniu betonu. Preferowaną metodą do połączeń przewodzących prądy piorunów
