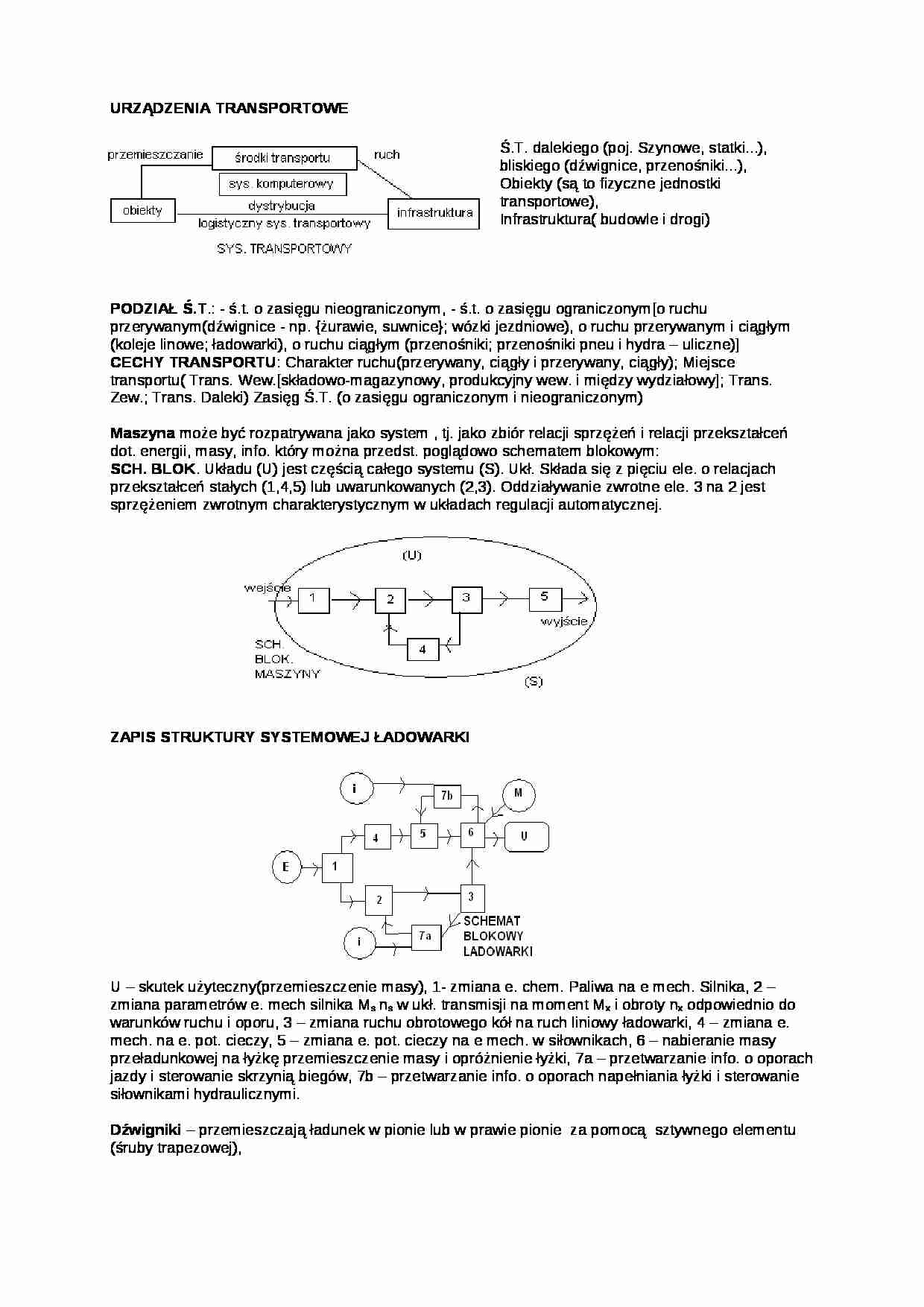

Urządzenia transportowe - omówienie - strona 1 Urządzenia transportowe - omówienie - strona 2 Urządzenia transportowe - omówienie - strona 3

Fragment notatki:

URZĄDZENIA TRANSPORTOWE
Ś.T. dalekiego (poj. Szynowe, statki...), bliskiego (dźwignice, przenośniki...), Obiekty (są to fizyczne jednostki transportowe), Infrastruktura( budowle i drogi)
PODZIAŁ Ś.T.: - ś.t. o zasięgu nieograniczonym, - ś.t. o zasięgu ograniczonym[o ruchu przerywanym(dźwignice - np. {żurawie, suwnice}; wózki jezdniowe), o ruchu przerywanym i ciągłym (koleje linowe; ładowarki), o ruchu ciągłym (przenośniki; przenośniki pneu i hydra - uliczne)]
CECHY TRANSPORTU: Charakter ruchu(przerywany, ciągły i przerywany, ciągły); Miejsce transportu( Trans. Wew.[składowo-magazynowy, produkcyjny wew. i między wydziałowy]; Trans. Zew.; Trans. Daleki) Zasięg Ś.T. (o zasięgu ograniczonym i nieograniczonym)
Maszyna może być rozpatrywana jako system , tj. jako zbiór relacji sprzężeń i relacji przekształceń dot. energii, masy, info. który można przedst. poglądowo schematem blokowym: SCH. BLOK. Układu (U) jest częścią całego systemu (S). Ukł. Składa się z pięciu ele. o relacjach przekształceń stałych (1,4,5) lub uwarunkowanych (2,3). Oddziaływanie zwrotne ele. 3 na 2 jest sprzężeniem zwrotnym charakterystycznym w układach regulacji automatycznej.
ZAPIS STRUKTURY SYSTEMOWEJ ŁADOWARKI
U - skutek użyteczny(przemieszczenie masy), 1- zmiana e. chem. Paliwa na e mech. Silnika, 2 - zmiana parametrów e. mech silnika Ms ns w ukł. transmisji na moment Mx i obroty nx odpowiednio do warunków ruchu i oporu, 3 - zmiana ruchu obrotowego kół na ruch liniowy ładowarki, 4 - zmiana e. mech. na e. pot. cieczy, 5 - zmiana e. pot. cieczy na e mech. w siłownikach, 6 - nabieranie masy przeładunkowej na łyżkę przemieszczenie masy i opróżnienie łyżki, 7a - przetwarzanie info. o oporach jazdy i sterowanie skrzynią biegów, 7b - przetwarzanie info. o oporach napełniania łyżki i sterowanie siłownikami hydraulicznymi.
Dźwigniki - przemieszczają ładunek w pionie lub w prawie pionie za pomocą sztywnego elementu (śruby trapezowej), Cięgniki - przemieszczają ładunek za pomocą cięgna linowego lub łańcuchowego, ładunek zaczepiony do cięgna za pośrednictwem urządzenia chwytnego; urządzeniem chwytnym może być hak, uchwyt elektromagnetyczny, chwytak itp.
Przyciągarka z nawijanym cięgnem: Wciągarka z nawijanym cięgnem:

(…)

… spalin. W silnikach czterosuwowych cel ten osiąga się za pomocą rozrządu zaporowego.
Układ zasilania - rodzaj układu zasilania przygotowującego i dostarczającego do cylindra mieszankę paliwowo - powietrzna zależy od rodzaju paliwa. Silniki z zapłonem iskrowym zasilane paliwem ciekłym (głównie benzyną) maja gaźnikowy układ zasilania. Gaźnikowy układ zasilania skalda się z następujących elementów…
