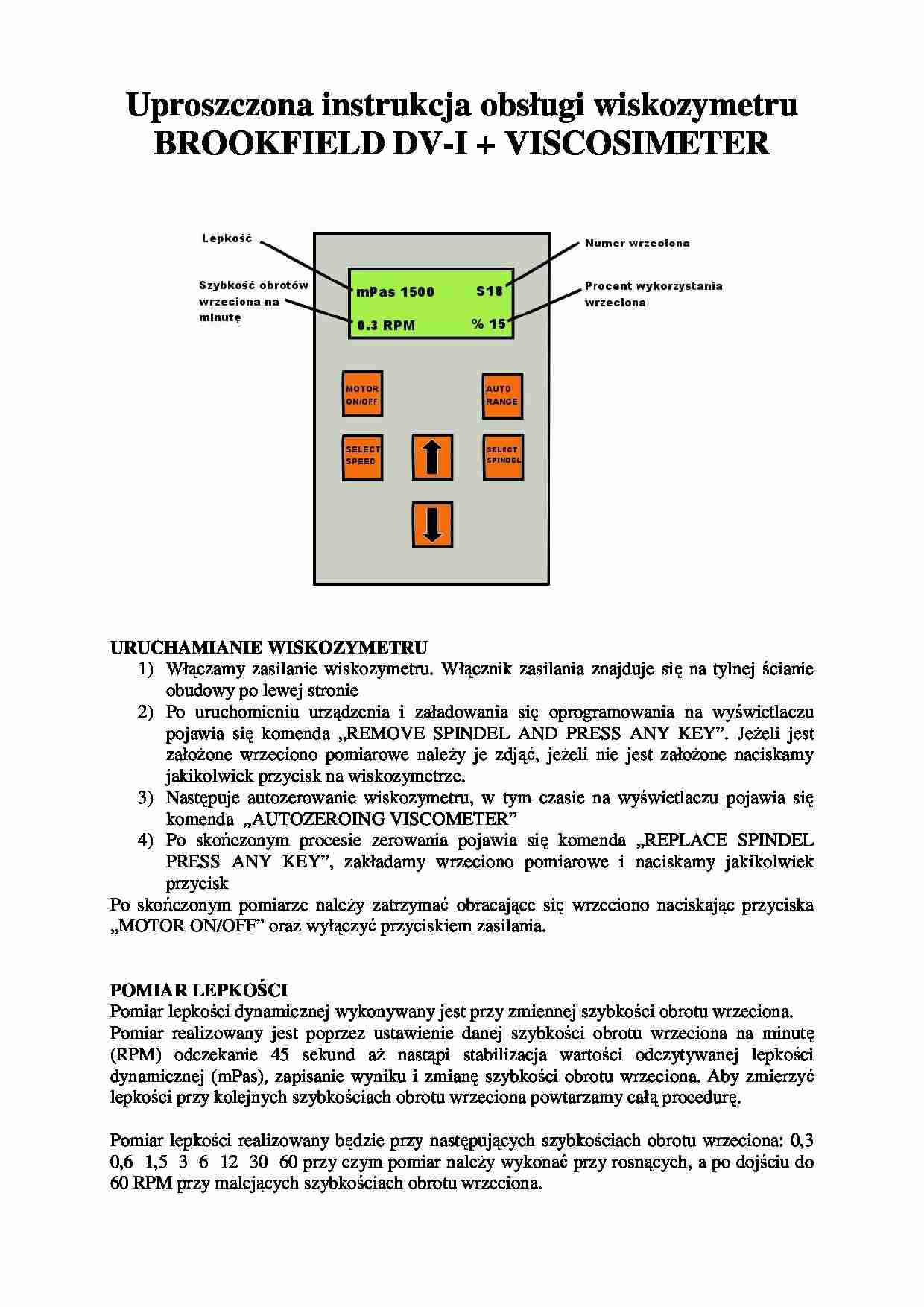

Uproszczona instrukcja obsługi wiskozymetru
BROOKFIELD DV-I + VISCOSIMETER
URUCHAMIANIE WISKOZYMETRU
1) Włączamy zasilanie wiskozymetru. Włącznik zasilania znajduje się na tylnej ścianie
obudowy po lewej stronie
2) Po uruchomieniu urządzenia i załadowania się oprogramowania na wyświetlaczu
pojawia się komenda „REMOVE SPINDEL AND PRESS ANY KEY”. JeŜeli jest
załoŜone wrzeciono pomiarowe naleŜy je zdjąć, jeŜeli nie jest załoŜone naciskamy
jakikolwiek przycisk na wiskozymetrze.
3) Następuje autozerowanie wiskozymetru, w tym czasie na wyświetlaczu pojawia się
komenda „AUTOZEROING VISCOMETER”
4) Po skończonym procesie zerowania pojawia się komenda „REPLACE SPINDEL
PRESS ANY KEY”, zakładamy wrzeciono pomiarowe i naciskamy jakikolwiek
przycisk
Po skończonym pomiarze naleŜy zatrzymać obracające się wrzeciono naciskając przyciska
„MOTOR ON/OFF” oraz wyłączyć przyciskiem zasilania.
POMIAR LEPKOŚCI
Pomiar lepkości dynamicznej wykonywany jest przy zmiennej szybkości obrotu wrzeciona.
Pomiar realizowany jest poprzez ustawienie danej szybkości obrotu wrzeciona na minutę
(RPM) odczekanie 45 sekund aŜ nastąpi stabilizacja wartości odczytywanej lepkości
dynamicznej (mPas), zapisanie wyniku i zmianę szybkości obrotu wrzeciona. Aby zmierzyć
lepkości przy kolejnych szybkościach obrotu wrzeciona powtarzamy całą procedurę.
Pomiar lepkości realizowany będzie przy następujących szybkościach obrotu wrzeciona: 0,3
0,6 1,5 3 6 12 30 60 przy czym pomiar naleŜy wykonać przy rosnących, a po dojściu do
60 RPM przy malejących szybkościach obrotu wrzeciona.
0,3 RPM 60 RPM 0,3 RPM
Oprogramowanie wiskozymetru sprawia, Ŝe automatycznie ustawiane są kolejne zadane
wartości szybkości obrotu wrzeciona.
Po skończonym pomiarze naleŜy zatrzymać obracające się wrzeciono naciskając przyciska
„MOTOR ON/OFF” oraz wyłączyć przyciskiem zasilania.
WYBÓR WRZECIONA
W zaleŜności od lepkości badanej masy stosuje się róŜne wrzeciona pomiarowe o róŜnych
kształtach i wielkościach. KaŜde wrzeciono ma swój numer np. S18, S25…. Aby pomiar
lepkości był właściwy do numeru wrzeciona naleŜy dobrać odpowiadające mu ustawienie
wiskozymetru.
Aby dobrać odpowiednie ustawienie wiskozymetru do wrzeciona naleŜy nacisnąć przycisk
„SELECT SPINDEL” i za pomocą przycisków z symbolami strzałek naleŜy dostosować
program wiskozymetru do wrzeciona. Aby zatwierdzić zmiany naciskamy ponownie przycisk
„SELECT SPINDEL”
ZMIANA SZYBKOŚCI OBROTU WRZECIONA
Aby ustawić / zwiększyć szybkość obrotu wrzeciona naciskamy dwukrotnie przycisk z
symbolem strzałki w górę tak by koło aktualnej wartości szybkości obrotu wrzeciona pojawiła
się nowa wartość np. gdy zmieniamy szybkości 0,3 na 0,6 RPM
Następnie aby zatwierdzić nową wartość szybkości obrotu wrzeciona naciskamy przycisk
„SET SPINDEL”. Nie zatwierdzenie nowej wartości szybkości obrotu wrzeciona w ciągu 2-3
sekund spowoduje Ŝe urządzenie nie zapamięta nowej wartości.
Po skończonym pomiarze naleŜy zatrzymać obracające się wrzeciono naciskając przyciska
„MOTOR ON/OFF” oraz
