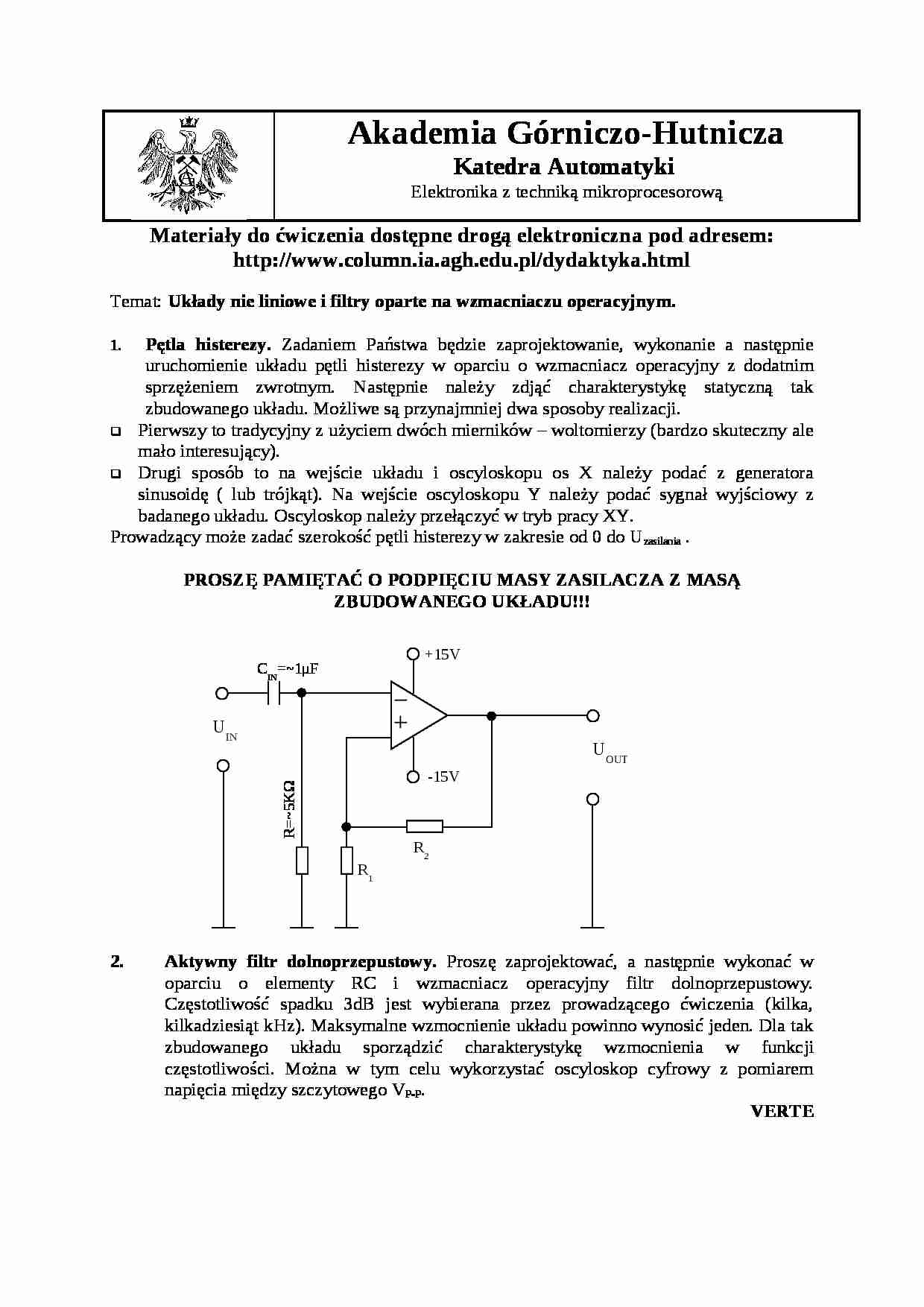

Akademia Górniczo-Hutnicza Katedra Automatyki Elektronika z techniką mikroprocesorową
Materiały do ćwiczenia dostępne drogą elektroniczna pod adresem: http://www.column.ia.agh.edu.pl/dydaktyka.html Temat: Układy nie liniowe i filtry oparte na wzmacniaczu operacyjnym. Pętla histerezy. Zadaniem Państwa będzie zaprojektowanie, wykonanie a następnie uruchomienie układu pętli histerezy w oparciu o wzmacniacz operacyjny z dodatnim sprzężeniem zwrotnym. Następnie należy zdjąć charakterystykę statyczną tak zbudowanego układu. Możliwe są przynajmniej dwa sposoby realizacji. Pierwszy to tradycyjny z użyciem dwóch mierników - woltomierzy (bardzo skuteczny ale mało interesujący). Drugi sposób to na wejście układu i oscyloskopu os X należy podać z generatora sinusoidę ( lub trójkąt). Na wejście oscyloskopu Y należy podać sygnał wyjściowy z badanego układu. Oscyloskop należy przełączyć w tryb pracy XY.
Prowadzący może zadać szerokość pętli histerezy w zakresie od 0 do U zasilania .
PROSZĘ PAMIĘTAĆ O PODPIĘCIU MASY ZASILACZA Z MASĄ ZBUDOWANEGO UKŁADU!!! Aktywny filtr dolnoprzepustowy. Proszę zaprojektować, a następnie wykonać w oparciu o elementy RC i wzmacniacz operacyjny filtr dolnoprzepustowy. Częstotliwość spadku 3dB jest wybierana przez prowadzącego ćwiczenia (kilka, kilkadziesiąt kHz). Maksymalne wzmocnienie układu powinno wynosić jeden. Dla tak zbudowanego układu sporządzić charakterystykę wzmocnienia w funkcji częstotliwości. Można w tym celu wykorzystać oscyloskop cyfrowy z pomiarem napięcia między szczytowego V P-P . VERTE -15V
+15V
R 2 R 1 U IN U OUT R=~5KΩ C IN =~1μF
R=~5KΩ U OUT U IN R=R 1 ||R 2 R 2 +15V
-15V
C 1 R 1
