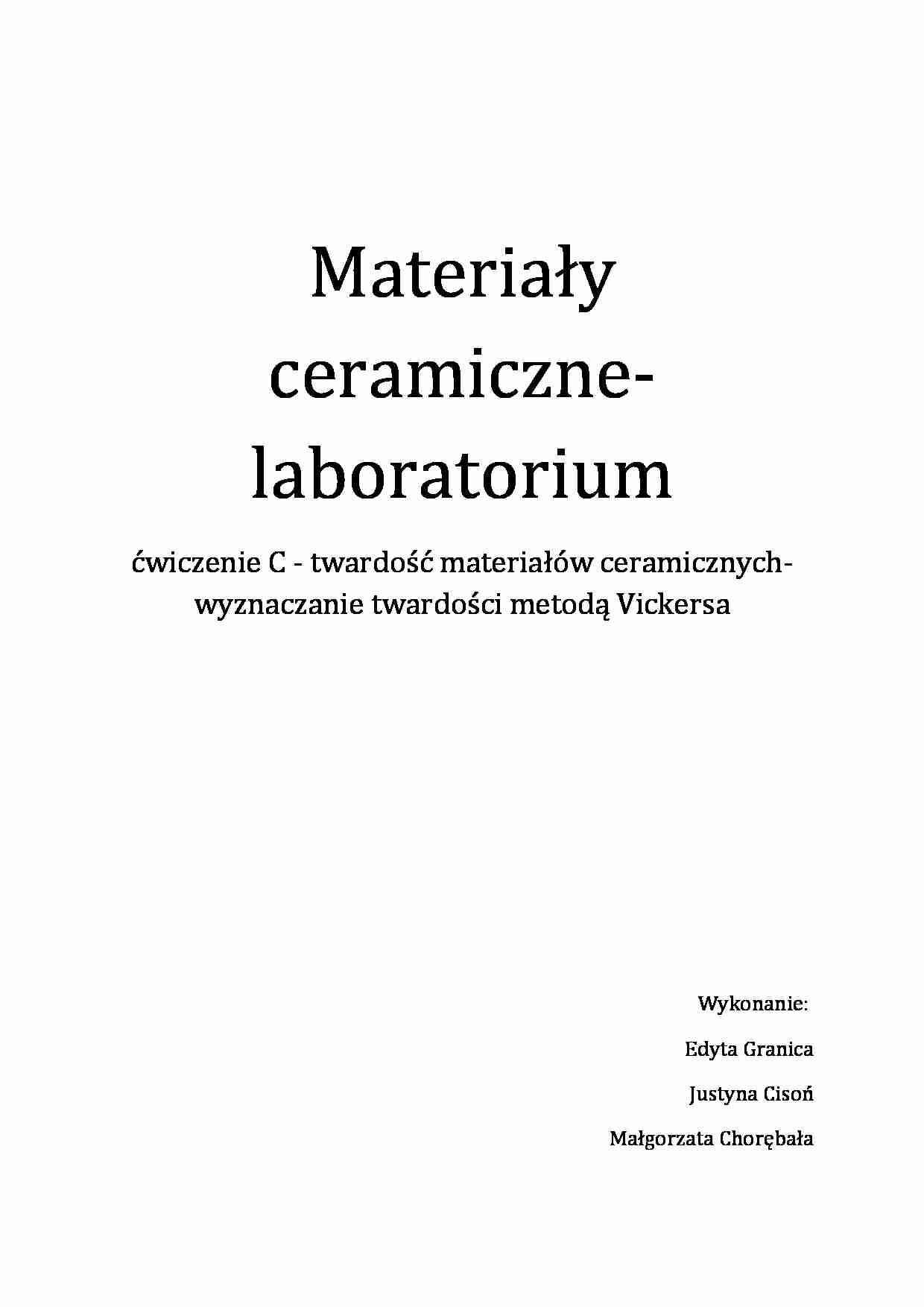

Twardość materiałów ceramicznych - strona 1

Fragment notatki:



Sprawozdanie posiada następujące rozdziały: wstęp teoretyczny, cel ćwiczenia, wykonanie, obliczenia i wnioski.

W sprawozdaniu znaleźć można liczne obliczenia, wzory, tabele oraz wykresy.


(…)

…) uzyskujemy np. wysoką temperatura topnienia, duża sztywność i twardość lub odporność na agresywne środowisko. Wśród tych materiałów wyróżniamy ceramiki:
kowalencyjne - czyste pierwiastki (diament, grafit, krzem) albo związki dwóch niemetali, np. SiO2 jonowe związki chemiczne metali z niemetalami, np. Al2O, ZrO2 czy MgO.
Podstawową wadą ceramiki jest to, że można uznać je za całkowicie kruche, tzn…
… np. hartowanych, nawęglanych, azotowanych lub matalizowanych dyfuzyjnie.
Zalety
duża porównywalność tej metody z metodą Brinella
możliwość uzależnienia twardości HV od wytrzymałości na rozciąganie Rm
szeroki zakres stosowalności: zarówno do miękkich jak i twardych materiałów
małe głębokości odcisków
zmiana ustawienia obciążenia nie wpływa na wynik pomiaru twardości
duża dokładność odczytu…
… ze wszystkich mierzonych. Jest też stopem metali. Stąd łatwo zauważalne jest wokół odcisku wgłębnika „ zapadanie się” materiału. Wynika to z tego , iż jest to materiał plastyczny. Zachowujący się zgodnie z wykresem naprężeń dla metali. Stal choć twardsza od mosiądzu zachowuje się podobnie. Ładniejsze, bardziej przypominające kwadrat odciski świadczą właśnie o większej twardości tego materiału. Całkowicie inaczej…
…=( 1,8544 *F)/d2 gdzie:
siła nacisku F = 49N
czas obciążenia t = 30s
przekątna d= (d1+ d2)/2
Obliczenia:
Mosiądz
Pomiar I
d1=0,267
d2 =0,262
d=0,2645mm
HV=(1,8544*5)/d2= 9,272/0,0699602=132,5324
Pomiar II
d1=0,262
d2 =0,265
d=0,2635mm
HV=(1,8544*49)/d2= 9,272/0,0694332=133,5384
Pomiar III
d1=0,265
d2 =0,264
d=0,2645mm
HV=(1,8544*49)/d2= 9,272/0,0699602=132,5324
średnia wartość-132,87
Stal konstrukcyjna…
…/0,015376 =1206,0
Pomiar III
d1=0,125
d2 =0,125
d=0,125 mm
HV=(1,8544*49)/d2= 18,544/0,015625=1186,816
średnia wartość-1196,43
SiC
Brak odcisku
mosiądz
stal
ZnO
SiC
pomiar I
132,5324
245,1
-
-
pomiar II
133,5384
240,13
1206,04
-
pomiar III
132,5324
246,36
1186,82
-
średnia 132,87
243,83
1196,43
-
Uporządkowanie od najtwardszego materiału: Wg normy PN EN ISO 6507-4
SiC ZnO
lp.
P = 10kG (98 N )
przekątne [mm…
... zobacz całą notatkę
