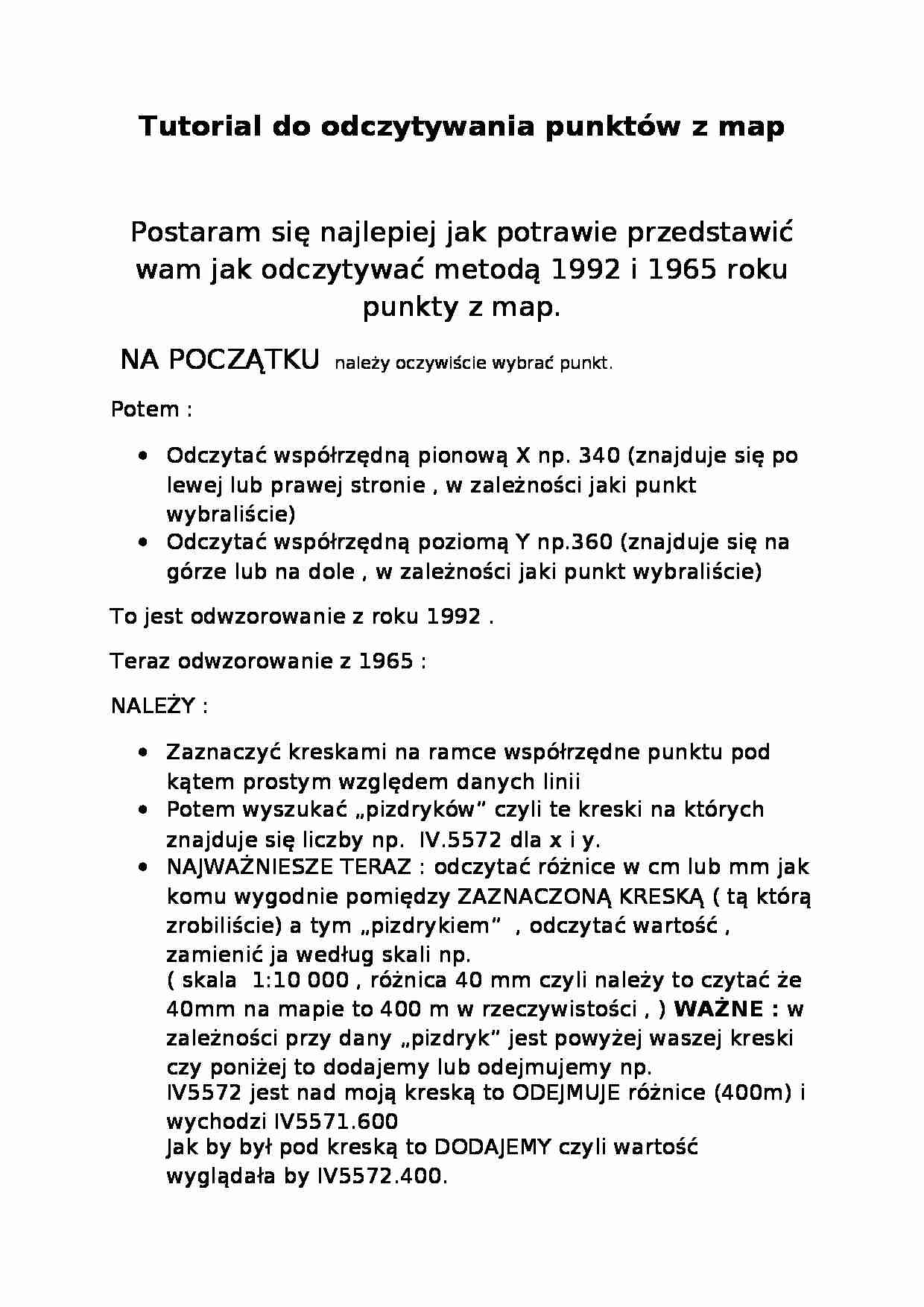

Tutorial do odczytywania punktów z map
Postaram się najlepiej jak potrawie przedstawić wam jak odczytywać metodą 1992 i 1965 roku punkty z map.
NA POCZĄTKU należy oczywiście wybrać punkt.
Potem :
Odczytać współrzędną pionową X np. 340 (znajduje się po lewej lub prawej stronie , w zależności jaki punkt wybraliście)
Odczytać współrzędną poziomą Y np.360 (znajduje się na górze lub na dole , w zależności jaki punkt wybraliście)
To jest odwzorowanie z roku 1992 .
Teraz odwzorowanie z 1965 :
NALEŻY :
Zaznaczyć kreskami na ramce współrzędne punktu pod kątem prostym względem danych linii
Potem wyszukać „pizdryków” czyli te kreski na których znajduje się liczby np. IV.5572 dla x i y.
NAJWAŻNIESZE TERAZ : odczytać różnice w cm lub mm jak komu wygodnie pomiędzy ZAZNACZONĄ KRESKĄ ( tą którą zrobiliście) a tym „pizdrykiem” , odczytać wartość , zamienić ja według skali np.
( skala 1:10 000 , różnica 40 mm czyli należy to czytać że 40mm na mapie to 400 m w rzeczywistości , ) WAŻNE : w zależności przy dany „pizdryk” jest powyżej waszej kreski czy poniżej to dodajemy lub odejmujemy np.
IV5572 jest nad moją kreską to ODEJMUJE różnice (400m) i wychodzi IV5571.600
Jak by był pod kreską to DODAJEMY czyli wartość wyglądała by IV5572.400.
Tą samą operacje powtarzamy dla wartości y( jak po lewej od „pizdryka” będzie wasza kreska to odejmujecie , jak po prawej to dodajecie)
Teraz odczytywanie Ф λ ⁰ ' '' czyli prawidłowych współrzędnych ( równoleżniki i południki):
Teraz najtrudniejsza część :
W lewym dolnym rogu macie podane wartości co do południka i równoleżnika ( z tego co pamiętam) , naszym zadaniem jest odszukanie sekund!!!! Czyli ” .
NAJPIERW : odczytujemy długość białej kreski lub czarnej w pionie , ale PEŁNEJ kreski , nie urwanej , jest to długość danej MINUTY . Np. Czarna kreska ma 18,5 cm . Tworzymy zatem proporcje 185 mm - 60” .
NAJTRUDNIEJSZE TERAZ : odczytujemy różnice pomiędzy ZAZNACZONĄ KRESKĄ ( tą którą zaznaczaliście dla metody z 1965r.) a najbliższym końcem kreski czarnej lub białej !!!!! ( Jeżeli jest ona pod wasza kreską to przybliżacie jak w przykładzie poniżej , jeżeli wyżej niż wasza kreska czytać UWAGA)Np. W lewym dolnym rogu odczytujemy 51 ⁰ 10' 45” to koniec kreski czytamy jako 51 ⁰ 11' !!!! Wtedy mierzymy od końca tej kreski do NASZEJ NARYSOWANEJ KRESKI ilość w mm i możemy ułożyć proporcje :
185 mm - 60”
57 mm - x ”
57 tutaj to akurat przykładowa różnica miedzy kreską narysowaną a pełną kreską . Wynik wychodzi w przybliżeniu 18 ” . Współrzędna równoleżnikowa ( x) wynosi tutaj51
