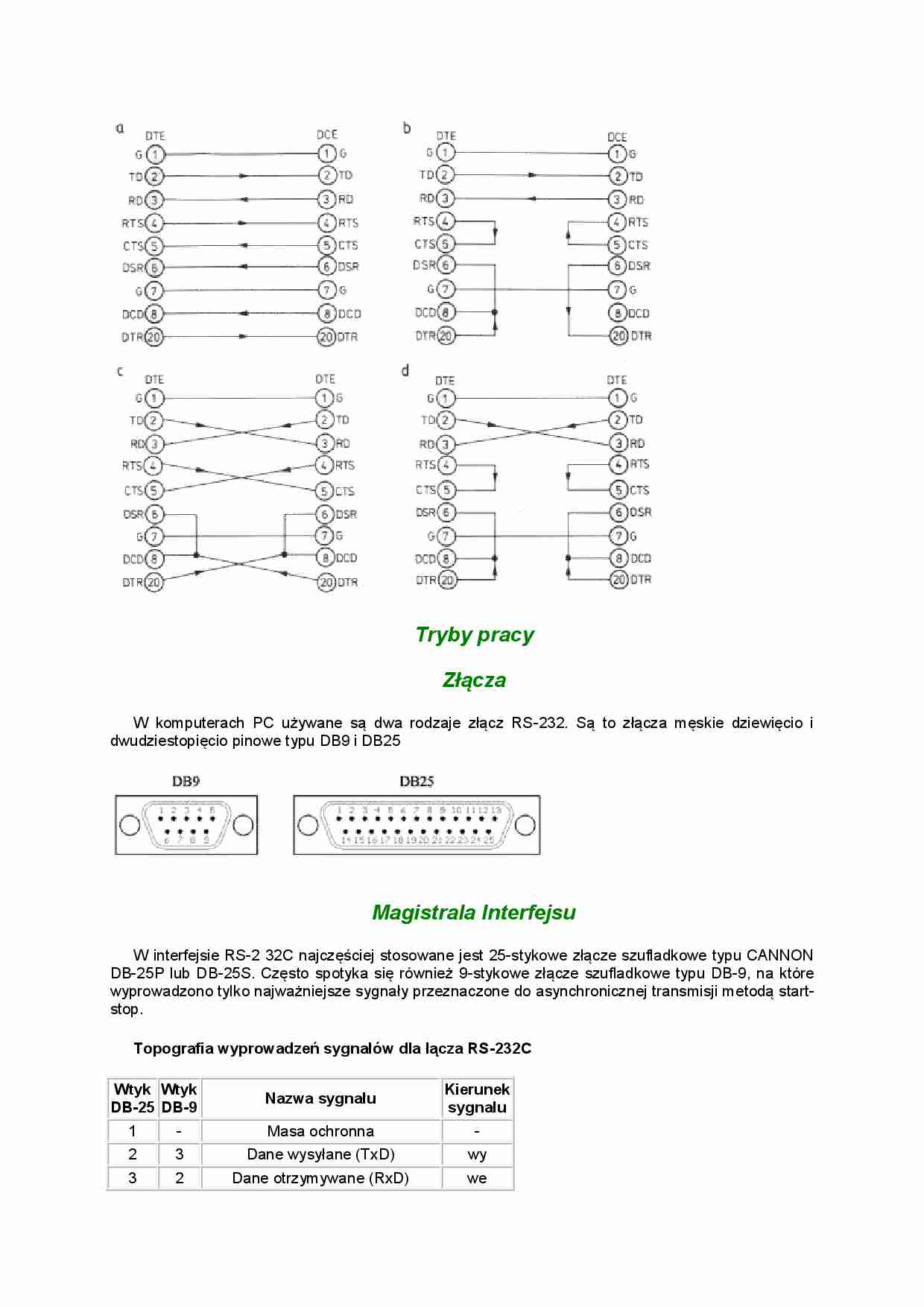

Tryby pracy - wykład. - strona 1 Tryby pracy - wykład. - strona 2 Tryby pracy - wykład. - strona 3

Fragment notatki:

Tryby pracy Złącza W komputerach PC używane są dwa rodzaje złącz RS-232. Są to złącza męskie dziewięcio i dwudziestopięcio pinowe typu DB9 i DB25 Magistrala Interfejsu W interfejsie RS-2 32C najczęściej stosowane jest 25-stykowe złącze szufladkowe typu CANNON DB-25P lub DB-25S. Często spotyka się również 9-stykowe złącze szufladkowe typu DB-9, na które wyprowadzono tylko najważniejsze sygnały przeznaczone do asynchronicznej transmisji metodą start-stop.  Topografia wyprowadzeń sygnałów dla łącza RS-232C Wtyk DB-25 Wtyk DB-9 Nazwa sygnału Kierunek sygnału 1 - Masa ochronna - 2 3 Dane wysyłane (TxD) wy 3 2 Dane otrzymywane (RxD) we 4 7 Gotowość wysłania danych (RTS) wy 5 8 Gotowość przyjęcia danych (CTS) we 6 6 Gotowy zestaw danych (DSR) we 7 5 Masa sygnałowa (SG) - 8 1 Wybrany (RLSD) we 20 4 Urządzenie gotowe (DTR) wy 22 9 Sygnał dzwonienia (RI) we W magistrali interfejsu RS-232C można wyróżnić kilka grup linii: linie danych, linie sterujące, linie synchronizacji, linie masy. Dalej opisano krótko wszystkie linie interfejsu z podziałem na poszczególne grupy. Przy omawianiu linii posługiwano się najczęściej używanymi ich oznaczeniami oraz podawano numer wyprowadzenia w złączu 25-stykowym. Linie danych Do dwukierunkowego przesyłania danych przeznaczone są 4 linie. Dwie z nich (TxD, RxD) tworzą kanał podstawowy, dwie pozostałe (STxD, SRxD) - kanał powrotny, nie wykorzystywany w przypadkach bezpośredniej współpracy komputer-terminal. Funkcje linii kanału podstawowego są następujące: TxD (2) - dane nadawane . Linia wykorzystywana jest do przesyłania danych przez DTE. Standard wymaga, aby w odstępach między przesyłanymi danymi linia była w stanie logicznym "1 ". Transmisja może odbywać się tylko wtedy, gdy aktywne są sygnały CTS. DSR, DTR i RTS . RxD (3) - dane odbierane :- Linia wykorzystywana jest do przesyłania danych przez DCE. Linia ta powinna być w stanie logicznym "1", gdy linia DCD jest w stanie pasywnym. W przypadku jednej linii transmisyjnej między urządzeniami, po której oba urządzenia mogą przesyłać dane (oczywiście nie równocześnie), linia RxD powinna być w stanie "1", gdy aktywny jest RTS.

(…)

… o gotowości DCE do współpracy z DTE. Korzystanie z linii DB i DD wymaga zapewnienia istnienia na nich sygnałów zegarowych w przypadku aktywnego stanu linii DCD, sygnalizującego poprawność sygnału odbieranego. Linie synchronizacji zwykle nie są konieczne przy transmisji szeregowej między komputerem a przyrządem pomiarowym. Linie masy W interfejsie RS-232C rozróżnia się dwie masy:  PG (1 ) - masa ochronna, SG…
… dla DTE informacje o jakości sygnału odbieranego z linii transmisyjnej przez DCE. Stan aktywny linii CG informuje, że transmisja danych prawdopodobnie odbywa się bez błędów. Natomiast stan nieaktywny oznacza, że istnieje duże prawdopodobieństwo przekłamania danych. Pozostałe linie sterujące nie są w zasadzie wykorzystywane w systemach pomiarowych. Dotyczą one wyboru szybkości transmisji przez DTE lub DCE (ozn. CH/CI zgodnie z RS-232C) oraz wskaźnika wywołania RI. CH/CI (23) - wybór szybkości transmisji. Linia CH/CI służy do wyboru prędkości transmisji między dwiema szybkościami, które mogą być dostępne w przypadku transmisji synchronicznej lub dwoma zestawami prędkości, które mogą być dostępne w przypadku transmisji asynchronicznej. Linia ta może być sterowana albo przez DTE albo przez DCE. DCE…
… współpracy komputer-terminal. Na uwagę zasługują również dwie linie związane z poprawnością sygnałów odbieranych: DCD i CG (ozn. zgodnie z RS-232C). DCD (8) - poziom sygnału odbieranego. Linia ta jest wykorzystywana zasadniczo tylko przy współpracy z modemem. Stan aktywny jest generowany przez modem (DCE) i przekazywany do DTE w przypadku odebrania przez modem poprawnego sygnału częstotliwości nośnej…
… o tym, czy odbiera sygnał z oddalonego DCE. Linie synchronizacji Przesyłanie informacji po liniach danych może być realizowane asynchronicznie lub synchronicznie. Przy transmisji synchronicznej wykorzystuje się linie podstawy czasu, którymi przesyłane są tzw. sygnały zegarowe. . Na złączu 25-stykowym występują trzy linie tego typu, oznaczone zgodnie z RS-232C jako: DA (24) - podstawa czasu z DTE dla elementów…
