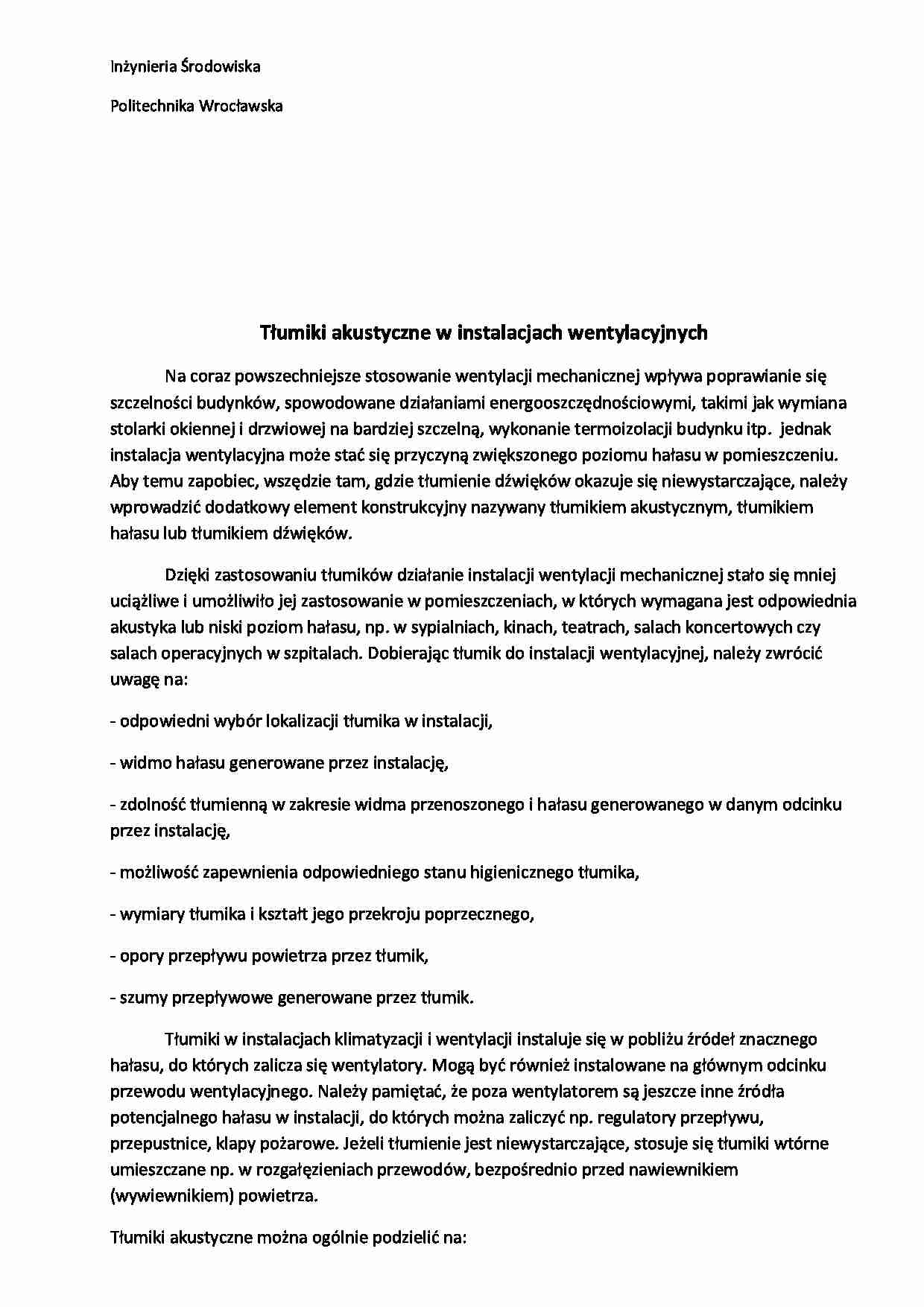

Inżynieria Środowiska
Politechnika Wrocławska
Tłumiki akustyczne w instalacjach wentylacyjnych
Na coraz powszechniejsze stosowanie wentylacji mechanicznej wpływa poprawianie się szczelności budynków, spowodowane działaniami energooszczędnościowymi, takimi jak wymiana stolarki okiennej i drzwiowej na bardziej szczelną, wykonanie termoizolacji budynku itp. jednak instalacja wentylacyjna może stać się przyczyną zwiększonego poziomu hałasu w pomieszczeniu. Aby temu zapobiec, wszędzie tam, gdzie tłumienie dźwięków okazuje się niewystarczające, należy wprowadzić dodatkowy element konstrukcyjny nazywany tłumikiem akustycznym, tłumikiem hałasu lub tłumikiem dźwięków.
Dzięki zastosowaniu tłumików działanie instalacji wentylacji mechanicznej stało się mniej uciążliwe i umożliwiło jej zastosowanie w pomieszczeniach, w których wymagana jest odpowiednia akustyka lub niski poziom hałasu, np. w sypialniach, kinach, teatrach, salach koncertowych czy salach operacyjnych w szpitalach. Dobierając tłumik do instalacji wentylacyjnej, należy zwrócić uwagę na: - odpowiedni wybór lokalizacji tłumika w instalacji, - widmo hałasu generowane przez instalację, - zdolność tłumienną w zakresie widma przenoszonego i hałasu generowanego w danym odcinku przez instalację, - możliwość zapewnienia odpowiedniego stanu higienicznego tłumika,
- wymiary tłumika i kształt jego przekroju poprzecznego,
- opory przepływu powietrza przez tłumik,
- szumy przepływowe generowane przez tłumik.
Tłumiki w instalacjach klimatyzacji i wentylacji instaluje się w pobliżu źródeł znacznego hałasu, do których zalicza się wentylatory. Mogą być również instalowane na głównym odcinku przewodu wentylacyjnego. Należy pamiętać, że poza wentylatorem są jeszcze inne źródła potencjalnego hałasu w instalacji, do których można zaliczyć np. regulatory przepływu, przepustnice, klapy pożarowe. Jeżeli tłumienie jest niewystarczające, stosuje się tłumiki wtórne umieszczane np. w rozgałęzieniach przewodów, bezpośrednio przed nawiewnikiem (wywiewnikiem) powietrza. Tłumiki akustyczne można ogólnie podzielić na:
tłumiki pasywne (bierne),
tłumiki aktywne.
Tłumiki pasywne
Tłumiki pasywne ze względu na konstrukcję i sposób działania dzieli się na:
tłumiki absorpcyjne, których działanie polega na tym, że energia dźwięku wnika do wnętrza materiału dźwiękochłonnego i wskutek tarcia zamienia się w ciepło. Charakteryzują się one małymi stratami ciśnienia. Wadą tych tłumików jest to, że mogą one w pewnych warunkach stwarzać dogodne warunki dla rozwoju mikroorganizmów, a tym samym być źródłem emisji zanieczyszczeń powietrza;


(…)

… jest to, że mogą one w pewnych warunkach stwarzać dogodne warunki dla rozwoju mikroorganizmów, a tym samym być źródłem emisji zanieczyszczeń powietrza;
tłumiki dławiące, których działanie również polega na zamianie energii dźwięku na ciepło, lecz zachodzi to podczas przepływu powietrza przez materiał porowaty o dużym oporze przepływu. Ze względu na duże opory przepływu i możliwość zatykania zanieczyszczeniami…
…. Jego działanie polega na wysyłaniu odpowiednio wygenerowanych dźwięków do przewodu spalinowego przez umieszczony w aktywnym rezonatorze głośnik. Uruchomienie tłumika następuje automatycznie wraz z uruchomieniem palnika kotła. Zalety: - wysoka skuteczność tłumienia poniżej 500 Hz;
- przeznaczony dla kotłów olejowych i gazowych oraz instalacji kondensacyjnych;
- wykonanie ze stali nierdzewnej V4A;
- do pracy…
