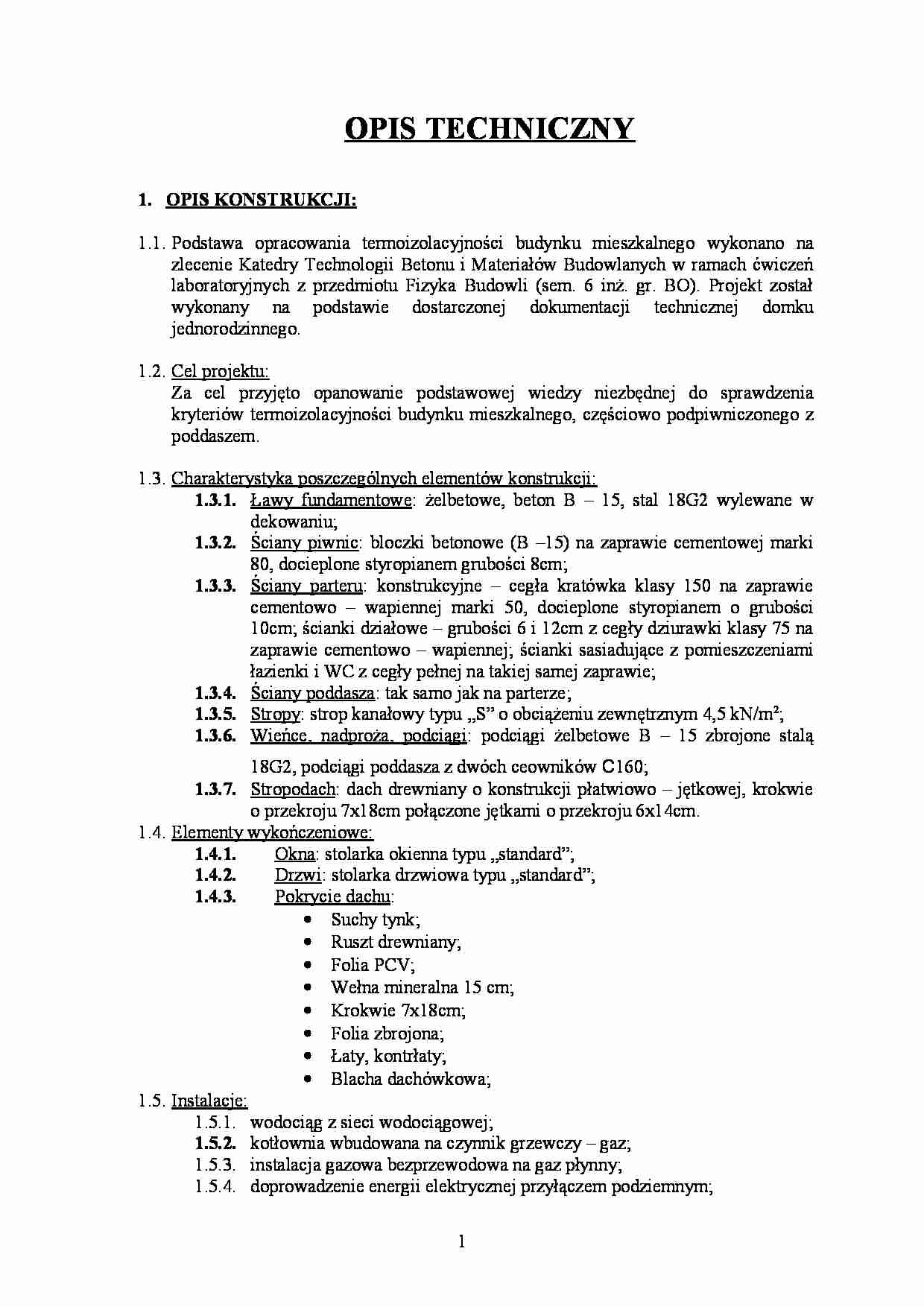

OPIS TECHNICZNY 1. OPIS KONSTRUKCJI: 1.1. Podstawa opracowania termoizolacyjności budynku mieszkalnego wykonano na zlecenie Katedry Technologii Betonu i Materiałów Budowlanych w ramach ćwiczeń laboratoryjnych z przedmiotu Fizyka Budowli (sem. 6 inż. gr. BO). Projekt został wykonany na podstawie dostarczonej dokumentacji technicznej domku jednorodzinnego. 1.2. Cel projektu: Za cel przyjęto opanowanie podstawowej wiedzy niezbędnej do sprawdzenia kryteriów termoizolacyjności budynku mieszkalnego, częściowo podpiwniczonego z poddaszem. 1.3. Charakterystyka poszczególnych elementów konstrukcji: 1.3.1. Ławy fundamentowe : żelbetowe, beton B – 15, stal 18G2 wylewane w dekowaniu; 1.3.2. Ściany piwnic : bloczki betonowe (B –15) na zaprawie cementowej marki 80, docieplone styropianem grubości 8cm; 1.3.3. Ściany parteru : konstrukcyjne – cegła kratówka klasy 150 na zaprawie cementowo – wapiennej marki 50, docieplone styropianem o grubości 10cm; ścianki działowe – grubości 6 i 12cm z cegły dziurawki klasy 75 na zaprawie cementowo – wapiennej; ścianki sasiadujące z pomieszczeniami łazienki i WC z cegły pełnej na takiej samej zaprawie; 1.3.4. Ściany poddasza : tak samo jak na parterze; 1.3.5. Stropy : strop kanałowy typu „S” o obciążeniu zewnętrznym 4,5 kN/m2; 1.3.6. Wieńce, nadproża, podciągi : podciągi żelbetowe B – 15 zbrojone stalą 18G2, podciągi poddasza z dwóch ceowników C160; 1.3.7. Stropodach : dach drewniany o konstrukcji płatwiowo – jętkowej, krokwie o przekroju 7x18cm połączone jętkami o przekroju 6x14cm. 1.4. Elementy wykończeniowe: 1.4.1. Okna : stolarka okienna typu „standard”; 1.4.2. Drzwi : stolarka drzwiowa typu „standard”; 1.4.3. Pokrycie dachu : • Suchy tynk; • Ruszt drewniany; • Folia PCV; • Wełna mineralna 15 cm; • Krokwie 7x18cm; • Folia zbrojona; • Łaty, kontrłaty; • Blacha dachówkowa; 1.5. Instalacje: 1.5.1. wodociąg z sieci wodociągowej; 1.5.2. kotłownia wbudowana na czynnik grzewczy – gaz; 1.5.3. instalacja gazowa bezprzewodowa na gaz płynny; 1.5.4. doprowadzenie energii elektrycznej przyłączem podziemnym; 1 1.6. Dane techniczne: • Długość budynku: 13,25 m • Szerokość budynku: 10,95 m • Maksymalna wysokość budynku: 9,80 m • Powierzchnia użytkowa: 190,1 m2
(…)
…
0 , 02
0 , 05
[ ]
d
λ
+
+
m 2 *K
W
0 , 015
0 ,16
0 , 015
0,16
= 1,6201
= 1,084
[ ]
[ ]
m 2 *K
W
m 2 *K
W
WYZNACZENIE WSPÓŁCZYNNIKA PRZENIKANIA CIEPŁA
DLA POSZCZEGÓLNYCH PRZEGRÓD:
Ui =
gdzie: Ri – opór cieplny przegrody
U1− 4 =
1
R1− 4
U 5− 21 =
=
1
R5− 21
1
1, 9802
=
[ ]
= 0,414 [
]
= 0,61 [
]
= 2,318 [
]
= 0,325 [
]
= 0,6172 [
]
= 0,505
1
2 , 414
U 22− 26 =
1
R22− 26
=
1
0 , 621
U 27− 28 =
1
R27…
… ) = 44,877m 2
A0 max > A0
44,877m 2 > 22,973m 2
Warunek został spełniony!!!
8.
KRYTERIUM SUMY OPORÓW CIEPLNYCH PRZEGRÓD
STYKAJĄCYCH SIĘ Z GRUNTEM I OPORÓ GRUNTU:
8
•
Oporu cieplnego podłogi z gruntem nie wyznaczamy gdyż nie znamy głębokości
wody gruntowej!!!
•
Opór cieplny na styku ściany z gruntem:
-
na podstawie tablicy odczytujemy wartość oporu gruntu, jest on uzależniony od
wysokości pomiędzy terenem…
…
1,3
0,16
1,33
0,23
0,052
45
150
12
1850
1300
30
[ ]
Tynk
Cegła kratówka
Styropian
Beton
Deszczułki
Płyty kanałowe
Suchy tynk
Wełna mineralna
[
]
Te wartości nie są
nam potrzebne!!!
Ciśnienie cząstkowe pary wodnej nasyconej:
Psi = 2340[ Pa ]
dla (+20oC)
Pse = 401[ Pa ]
dla (-5oC)
Ciśnienie cząstkowe pary wodnej nasyconej:
9
[ ]
kg
m3
Pi =
Pe =
ϕ i * p si
100
ϕ i * p se
100
=
55%*2340
100
=
85%*401
100…
