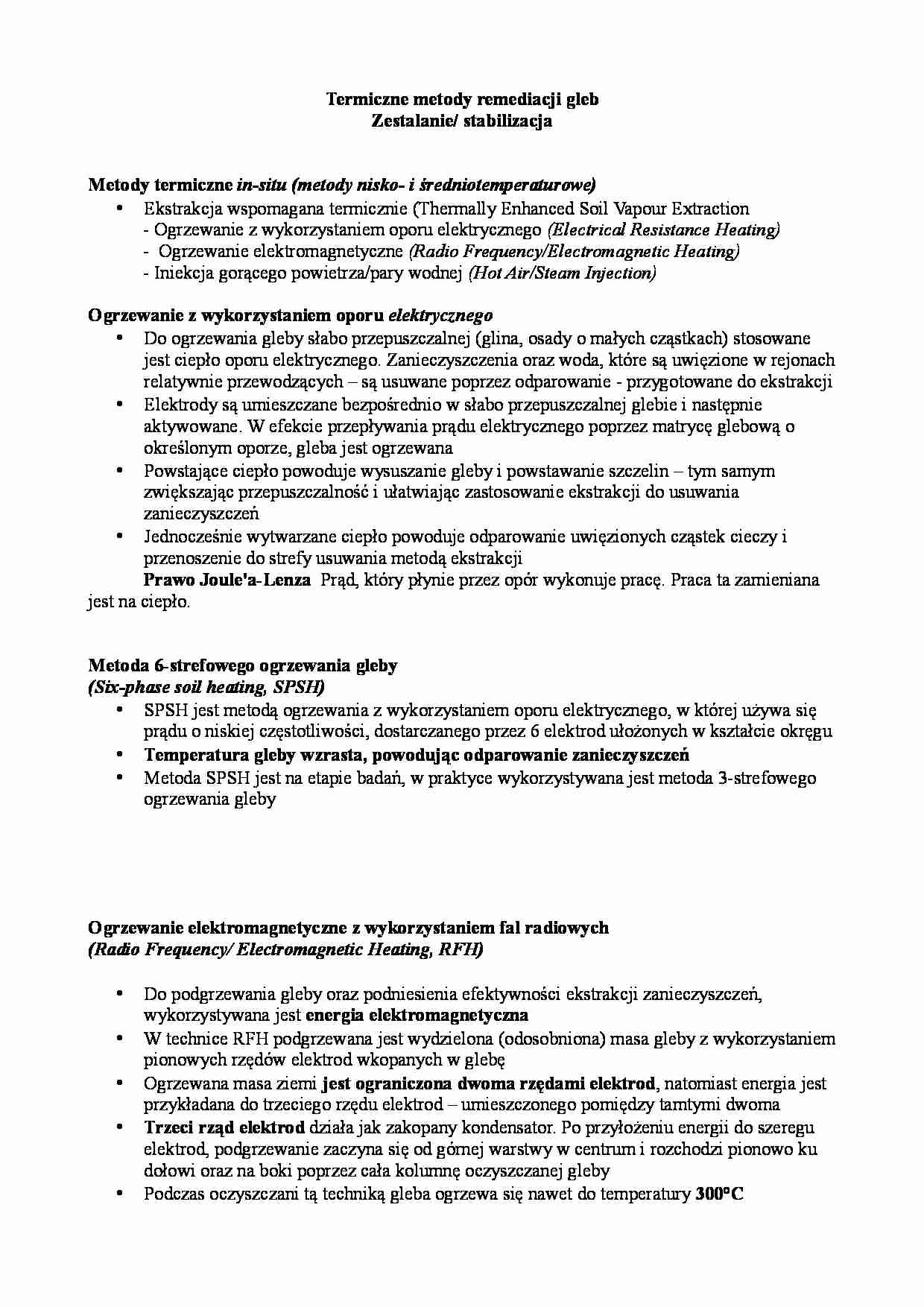

Termiczne metody remediacji gleb Zestalanie/ stabilizacja Metody termiczne in-situ (metody nisko- i średniotemperaturowe) • Ekstrakcja wspomagana termicznie (Thermally Enhanced Soil Vapour Extraction - Ogrzewanie z wykorzystaniem oporu elektrycznego (Electrical Resistance Heating) - Ogrzewanie elektromagnetyczne (Radio Frequency/Electromagnetic Heating) - Iniekcja gorącego powietrza/pary wodnej (Hot Air/Steam Injection) Ogrzewanie z wykorzystaniem oporu elektrycznego • Do ogrzewania gleby słabo przepuszczalnej (glina, osady o małych cząstkach) stosowane jest ciepło oporu elektrycznego. Zanieczyszczenia oraz woda, które są uwięzione w rejonach relatywnie przewodzących – są usuwane poprzez odparowanie - przygotowane do ekstrakcji • Elektrody są umieszczane bezpośrednio w słabo przepuszczalnej glebie i następnie aktywowane. W efekcie przepływania prądu elektrycznego poprzez matrycę glebową o określonym oporze, gleba jest ogrzewana • Powstające ciepło powoduje wysuszanie gleby i powstawanie szczelin – tym samym zwiększając przepuszczalność i ułatwiając zastosowanie ekstrakcji do usuwania zanieczyszczeń • Jednocześnie wytwarzane ciepło powoduje odparowanie uwięzionych cząstek cieczy i przenoszenie do strefy usuwania metodą ekstrakcji Prawo Joule'a-Lenza Prąd, który płynie przez opór wykonuje pracę. Praca ta zamieniana jest na ciepło. Metoda 6-strefowego ogrzewania gleby (Six-phase soil heating, SPSH) • SPSH jest metodą ogrzewania z wykorzystaniem oporu elektrycznego, w której używa się prądu o niskiej częstotliwości, dostarczanego przez 6 elektrod ułożonych w kształcie okręgu • Temperatura gleby wzrasta, powodując odparowanie zanieczyszczeń • Metoda SPSH jest na etapie badań, w praktyce wykorzystywana jest metoda 3-strefowego ogrzewania gleby Ogrzewanie elektromagnetyczne z wykorzystaniem fal radiowych (Radio Frequency/ Electromagnetic Heating, RFH) • Do podgrzewania gleby oraz podniesienia efektywności ekstrakcji zanieczyszczeń, wykorzystywana jest energia elektromagnetyczna • W technice RFH podgrzewana jest wydzielona (odosobniona) masa gleby z wykorzystaniem pionowych rzędów elektrod wkopanych w glebę • Ogrzewana masa ziemi jest ograniczona dwoma rzędami elektrod , natomiast energia jest przykładana do trzeciego rzędu elektrod – umieszczonego pomiędzy tamtymi dwoma • Trzeci rząd elektrod działa jak zakopany kondensator. Po przyłożeniu energii do szeregu elektrod, podgrzewanie zaczyna się od górnej warstwy w centrum i rozchodzi pionowo ku dołowi oraz na boki poprzez cała kolumnę oczyszczanej gleby • Podczas oczyszczani tą techniką gleba ogrzewa się nawet do temperatury
(…)
… wykorzystujący elektrycznie zasilane
pręty wykonane z węgliku krzemy (SiC) to ogrzania
odpadów organicznych do temperatury spalania
Odpady są wprowadzane do komory wstępnej i wystawiane
na ciepło promieniowania podczerwonego (aż do
temperatury 1000 °C) dostarczanego przez pręty z węgliku krzemu umieszczone nad
przenośnikiem taśmowym
Dmuchawa dostarcza powietrze do wybranych miejsc wzdłuż przenośnika celem…
… substancji, ktore modyfikują właściwości zanieczyszczonej gleby
w taki sposob, że zanieczyszczenia będą występować w formach mało mobilnych (np.
zmiana odczynu gleby poprzez wapnowanie)
Zestalanie / Stabilizacja - Auger/Caisson and Reagent/Injector Head Systems System
wiertło/keson z głowicą iniekcyjną reagentów
Instalacja posiada system nawiercania gruntu oraz system do iniekcji reagentow
Zestalanie…
… / Stabilizacja w warunkach ex-situ
Miejsce występowania zanieczyszczeń → Wydobycie zanieczyszczonej gleby → Unieruchomienie
zanieczyszczeń → Miejsce składowania
↑ Dodatki wiążące
Zestalanie / Stabilizacja w warunkach ex-situ
- bituminizacja
- emulsje asfaltowe
- cement siarkowy (materiał termoplastyczny, t.t. 127° do 149°)
- wytłaczanie z polietylenem
- cement portlandzki (pH )
- dodatek żużla, cementow…
…
• przed oczyszczaniem: 0,5-200 mg/kg
• po oczyszczaniu: 10-500μg/kg
• przez 6 miesięcy oczyszczania usunięto ok. 1,5-2 t rozpuszczalników
Metody termiczne ex-situ
• desorpcja termiczna
• spalanie (870 oC - 1200oC, obecność tlenu)
• piroliza (niedobor tlenu)
• detonacja/spalanie otwarte (substancje wybuchowe /łatwopalne)
• dekontaminacja gazow odlotowych (T<260oC)
Termiczne oczyszczanie gruntu
• Niskotemperaturowe…
... zobacz całą notatkę
