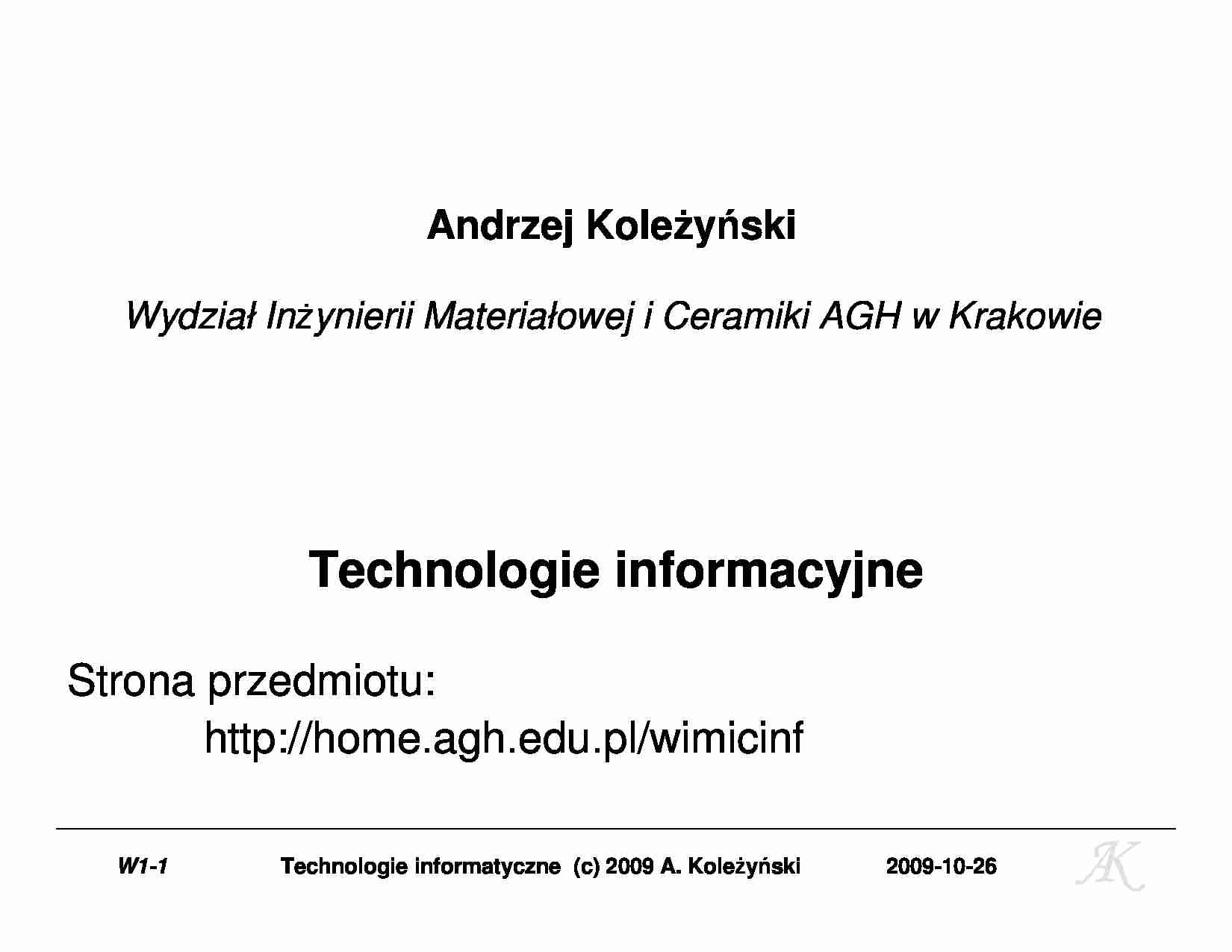

2009-10-26 Technologie informatyczne (c) 2009 A. Kole ż y ń ski W1-1 Andrzej Kole ż y ń ski Wydział In ż ynierii Materiałowej i Ceramiki AGH w Krakowie Technologie informacyjne Strona przedmiotu: http://home.agh.edu.pl/wimicinf 2009-10-26 Technologie informatyczne (c) 2009 A. Kole ż y ń ski W1-2 Małgorzata Jakubowska (wykład, lab.) A-3, p. 423, tel. (12) 617-33-83 e-mail: malgorzata.jakubowska@agh.edu.pl Andrzej Kole ż y ń ski (wykład, lab.) A-3, p. 9, tel. (12) 617-45-74 e-mail: andrzej.kolezynski@agh.edu.pl Robert Piech (lab.) A-3, p. 419b, tel. (12) 617-25-25 e-mail: robert.piech@agh.edu.pl Dane kontaktowe 2009-10-26 Technologie informatyczne (c) 2009 A. Kole ż y ń ski W1-3 Plan wykładów 8. Bezpiecze ń stwo i ochrona danych w sieci. 7. Podstawy algorytmiki. Języki programowania. Programowanie. 6. Systemy operacyjne 5. Oprogramowanie komputerów. 2. Organizacja i architektura sieci komputerowych. 3. Internet – wprowadzenie, protokoły, aplikacje. 4. Wprowadzenie do informatyki. Historia komputerów. Kodowanie informacji w systemach cyfrowych. 1. Podstawy budowy komputerów. 2009-10-26 Technologie informatyczne (c) 2009 A. Kole ż y ń ski W1-4 Plan ćwiczeń laboratoryjnych 2009-10-26 Technologie informatyczne (c) 2009 A. Kole ż y ń ski W1-5 Podstawy budowy komputerów - historia • 1946: ENIAC, US Army, 18,000 lamp próżniowych • 1949: UNIVAC I, 250 tys. USD, 48 sprzedanych komp. • 1954: IBM 701, Core Memory • 1957: Dyski z ruchomą głowicą • 1958: Tranzystor, FORTRAN, ALGOL, powstała firma CDC & DEC • 1964: IBM 360, CDC 6600, DEC PDP-8 • 1969: UNIX • 1970: FLOPPY DISK • 1981: IBM PC, pierwszy komp. przenośny (Osborne1) • 1986: Connection Machine, MAX Headroom Debut 2009-10-26 Technologie informatyczne (c) 2009 A. Kole ż y ń ski W1-6 Podstawy budowy komputerów - historia Pierwsze komputery: • Wykorzystywały lampy próżniowe, elektryczne przekaźniki oraz magnetyczne nośniki danych (pamięci masowe). Brak mikroprocesorów. Brak pamięci. Przykład: ENIAC (1945), IBM Mark 1 (1944) 2009-10-26 Technologie informatyczne (c) 2009 A. Kole ż y ń ski W1-7 Troch ę historii John von Neumann: Zaprojektował EDSAC E lectronic D elay S torage A utomatic C omputer (6 V 1949). Pierwszy komputer z wbudowanym programem. Korzystał z pamięci. Do dzisiaj stosujemy ten sam schemat ogólny komputera 2009-10-26 Technologie informatyczne (c) 2009 A. Kole ż y ń ski W1-8 Instruction Set Architecture Applications Operating System
(…)
… (Universal Serial Bus)
W1-34
SMBus (System Management Bus)
IrDA (infrared data link)
IDE, EIDE, ATA, ATA-2, ATAPI, Fast
ATA, Ultra ATA, Ultra DMA,
DMA/33, DMA/66, Itd.
SCSI (Small Computer Systems
Interface)
RAID (Redundant Array of Inexpensive
Disks)
FireWire (IEEE 1394)
HIPPI (HIgh Performance Parallel Interface)
HSSI (High Speed Serial Interface)
PC/104
Multibus
VME Bus (VersaModule Eurocard )
STD 32 Bus…
… informatyczne (c) 2009 A. Koleżyński
2009-10-26
Porty
-
Szeregowe RS-232 (115Kbps), RS-423 (100kbps), RS-485(100k-10Mbps),
PS/2 (40 kbps)
Universal Serial Bus (USB) USB 1.0 (1.5Mbps), USB1.1 (12Mbps), USB
2.0 (480Mbps)
FireWire: IEEE 1394 High Performance Serial Bus (400Mbps)
Równoległe Centronics IEEE-1284 SPP (Standard Parallel Port ) 150
Kbps, EPP (Enhanced Parallel Port) 2 Mbps, ECP (Enhanced Capability…
…
Technologie informatyczne (c) 2009 A. Koleżyński
2009-10-26
Porty
Universal Serial Bus (USB)
- USB 1.0 (1.5Mbps),
- USB1.1 (12Mbps),
- USB 2.0 (480Mbps)
W1-38
FireWire - IEEE 1394 (400Mbps)
Technologie informatyczne (c) 2009 A. Koleżyński
2009-10-26
Porty
Centronics IEEE-1284
VGA
- SPP (Standard Parallel Port ) 150 Kbps,
- EPP (Enhanced Parallel Port) 2 Mbps,
- ECP (Enhanced Capability Port) 2 Mbps
W1-39…
… tranzystorów
296 mm2
60 MHz
Wprowadzony w 1993
– Pierwsza superskalarna
implementacja IA32
W1-23
Technologie informatyczne (c) 2009 A. Koleżyński
2009-10-26
Procesor Intel Pentium III
•
•
•
•
W1-24
9,500,000 tranzystorów
125 mm2
450 MHz
Wprowadzony w 1999
Technologie informatyczne (c) 2009 A. Koleżyński
2009-10-26
Hierarchia pamięci w komputerze
Pojemność
Czas dostępu
Koszt
Górny Poziom
Jednostka…
… informatyczne (c) 2009 A. Koleżyński
2009-10-26
Typowa architektura komputera
System Bus lub Front Side Bus (FSB)
Kontroler pamięci
(Chipset North Bridge)
Kontroler We/Wy
(Chipset South Bridge)
Podsystem
We/Wy
W1-31
Technologie informatyczne (c) 2009 A. Koleżyński
2009-10-26
Architektura układu Intel Pentium 4
(wykorzystująca Chipset Intel 925)
Procesor (wraz
z pamięcią cache)
Szyna Systemowa
(Front Side Bus…
… implementacji tego samego
modelu ISA
• Współczesne ISA:
– 80x86/Pentium/K6, PowerPC, DEC Alpha, MIPS, SPARC, HP
• Zalety:
– Różne implementacje tej samej architektury
– Łatwiejsze do zmiany (modyfikacji) niż sprzęt
– Zestandaryzowane instrukcje, struktura języków maszynowych
itp..
• Wady:
– Czasem hamuje pojawianie się innowacji
W1-10
Technologie informatyczne (c) 2009 A. Koleżyński
2009-10-26
Komputer von…
... zobacz całą notatkę
