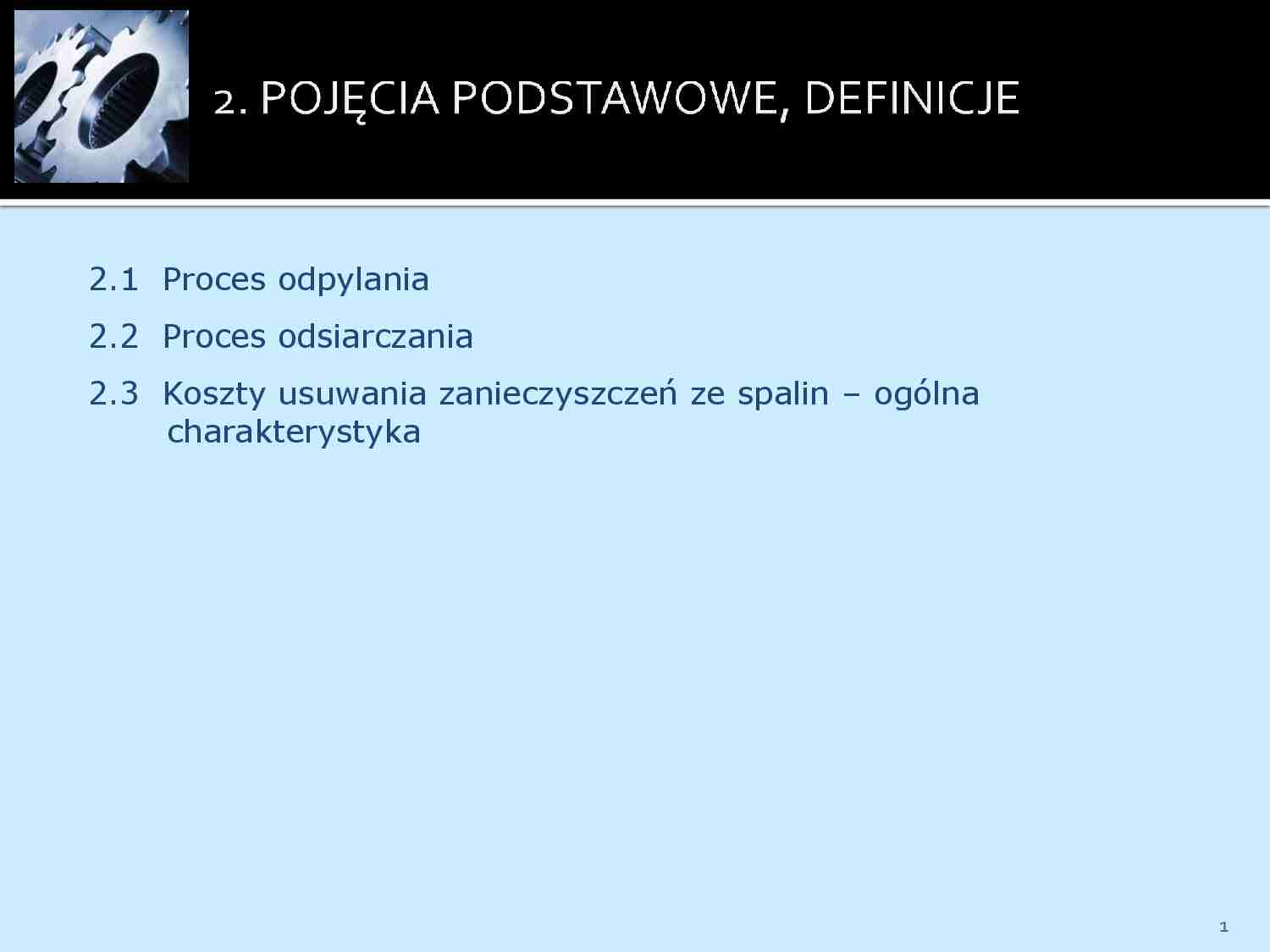

2.1 Proces odpylania 2.2 Proces odsiarczania 2.3 Koszty usuwania zanieczyszczeń ze spalin – ogólna charakterystyka 1 Gaz zapylony - medium dwufazowe, które stanowi gazowy ośrodek dyspersyjny zwany fazą rozpraszającą oraz rozproszona w postaci pyłu faza stała. Pył - ciało stałe o stopniu rozdrobnienia na tyle dużym, że może być ono unoszone w strudze gazu - zbiór ziaren o wielkości 10-3 - 103 m (500 m a nawet 300 m), pyły o rozdrobnieniu: koloidalnym 1 m makroskopowym 1 m Stężenie pyłu S - miara zawartości fazy stałej w gazie wyrażana jako stosunek strumienia masy pyłu m p do strumienia objętości gazu qv , w którym pył jest rozproszony 2 3 v p m / mg , q m S Mierząc stężenie pyłu w pobranej próbce gazu zapylonego i strumień objętości gazu w kanale przepływowym wyznacza się strumień masy pyłu. Odpylanie gazu – proces rozdziału fazy stałej i gazowej w polu sił zewnętrznych . Rozdzielenie fazy stałej i fazy gazowej wymaga oczywiście wydatkowania pewnej ilości energii, tym większej im mniejszą masę posiadają ziarna pyłu. Aby ziarno pyłu, mówiąc potocznie, „odpadło” od strugi gazu musi na nie podziałać siła o odpowiednio dużej wartości oraz o pożądanym kierunku i zwrocie wynikających z konstrukcji urządzenia odpylającego. Efektem końcowym jest zawsze zróżnicowanie trajektorii ruchu ziarna pyłu i trajektorii strugi gazu. 3 4 Rozdział fazy stałej i gazowej: a) w polu siły ciężkości, b) w polu siły odśrodkowej, c) w procesie filtracji, d) w polu elektrostatycznym odpylacze mechaniczne (grawitacyjne, inercyjne, odśrodkowe) – efekt różnicy masy ziarna pyłu i masy molekuły gazu (zwilżenie pyłu – odpylacze mokre ), odpylacze filtracyjne – efekt różnicy wielkości ziarna pyłu (objętość, poprzeczny przekrój ziarna prostopadły do kierunku ruchu) i wielkości przekrojów przepływowych gazu w labiryntowej strukturze filtracyjnej, odpylacze elektrostatyczne – efekt przyciągania uprzednio naładowanego, głównie powierzchniowo, ziarna pyłu przez elektrodę o przeciwnej biegunowości pył gaz F E d) gaz pył c) pył gaz F g a) b) gaz pył F o 5 O D P Y L A C Z U E Z Bilans strumieni mas pyłu
(…)
… się jako iloczyn stężenia pyłu S
zmierzonego pyłomierzem i strumienia objętości gazu qv przepływającego przekrojem
pomiarowym przeliczonych na parametry odniesienia :
Mp S 10 6 q 3600, kg / h
V
gdzie: - parametry odniesienia opisujące stan gazu:
warunki umowne: Pu=1013 hPa, Tu=273 K,
warunki standardowe: Pu=1013 hPa, Tu=273 K, stan gazu suchego, stopień
zawilżenia gazu X 0,005 kg H2O/kg gazu…
… CaSO4 2H2O CO2
2
produkty reakcji : uwodniony siarczan wapnia (gips) i dwutlenek węgla
– metoda mokrego odsiarczania
Ca OH )2 SO2 CaSO3 H2O
(
1
CaSO3 O2 CaSO4
2
produkty reakcji : siarczyn wapnia a następnie po utlenieniu siarczan wapnia i woda –
metoda półsuchego odsiarczania
14
Strumień masy sorbentu wprowadzonego do instalacji odsiarczającej
m
Ca
Msorb. USO2 sorb.
mSO2 S
Strumień…
…., mSO2– odpowiednio masa cząsteczkowa produktu reakcji, sorbentu, oraz
dwutlenku siarki, g/mol (kg/kmol)
Ca/S – współczynnik określający nadmiar (Ca/S> 1) lub niedomiar sorbentu (Ca/S<1) w stosunku do
ilości wynikającej ze stechiometrii (Ca/S= 1)
15
Koszty inwestycyjne Ki
•koszt dokumentacji
•koszt zakupu urządzeń realizujących procesy odpylania, odsiarczania, odazotowania spalin
oraz urządzeń…
