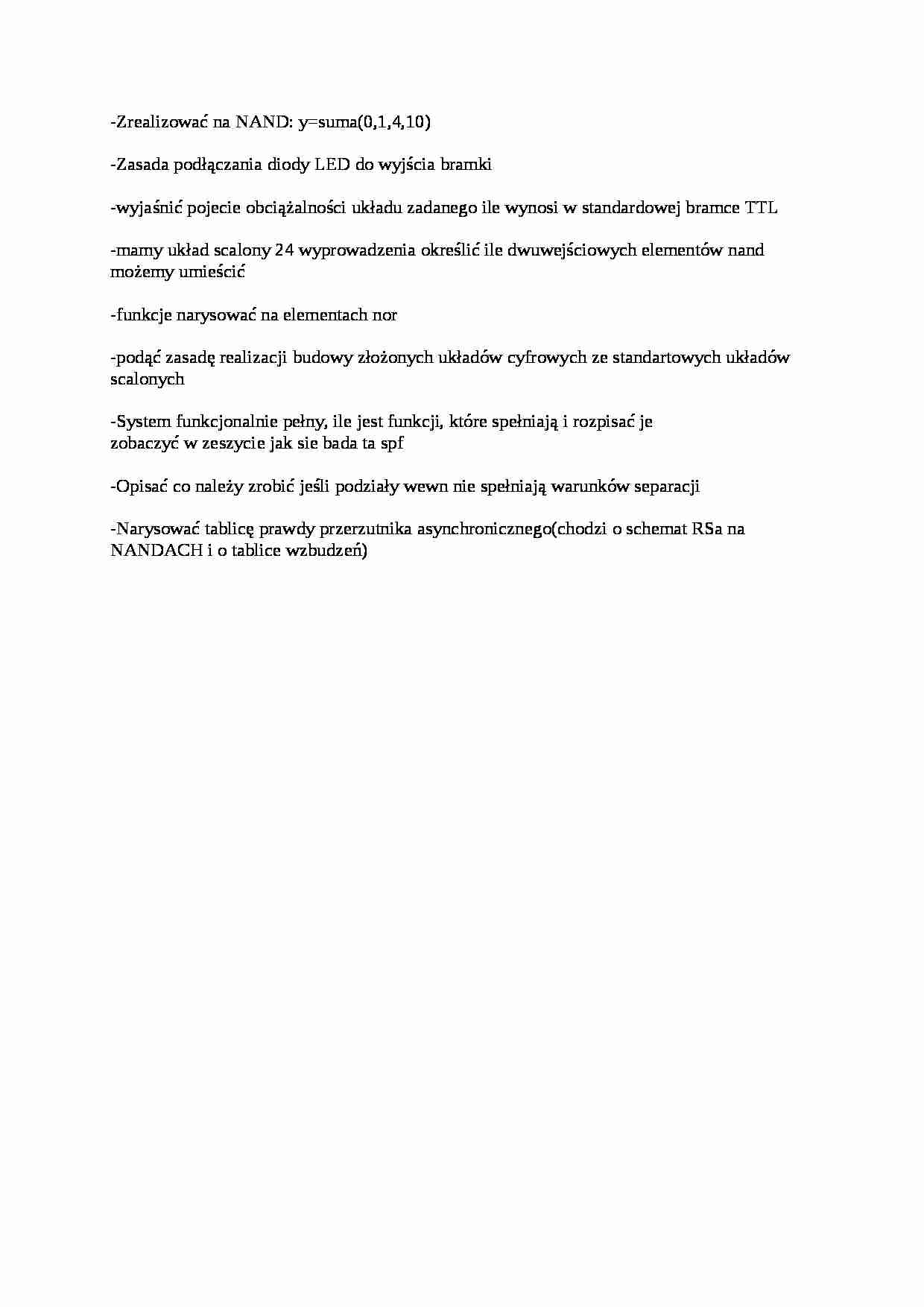

Technika cyfrowa - ćwiczenia - strona 1

Fragment notatki:

-Zrealizować na NAND: y=suma(0,1,4,10) -Zasada podłączania diody LED do wyjścia bramki
-wyjaśnić pojecie obciążalności układu zadanego ile wynosi w standardowej bramce TTL
-mamy układ scalony 24 wyprowadzenia określić ile dwuwejściowych elementów nand możemy umieścić
-funkcje narysować na elementach nor
-podąć zasadę realizacji budowy złożonych układów cyfrowych ze standartowych układów scalonych
-System funkcjonalnie pełny, ile jest funkcji, które spełniają i rozpisać je zobaczyć w zeszycie jak sie bada ta spf
-Opisać co należy zrobić jeśli podziały wewn nie spełniają warunków separacji -Narysować tablicę prawdy przerzutnika asynchronicznego(chodzi o schemat RSa na NANDACH i o tablice wzbudzeń)


(…)


-System funkcjonalnie pełny, ile jest funkcji, które spełniają i rozpisać je zobaczyć w zeszycie jak sie bada ta spf
-Opisać co należy zrobić jeśli podziały wewn nie spełniają warunków separacji -Narysować tablicę prawdy przerzutnika asynchronicznego(chodzi o schemat RSa na NANDACH i o tablice wzbudzeń)

... zobacz całą notatkę
