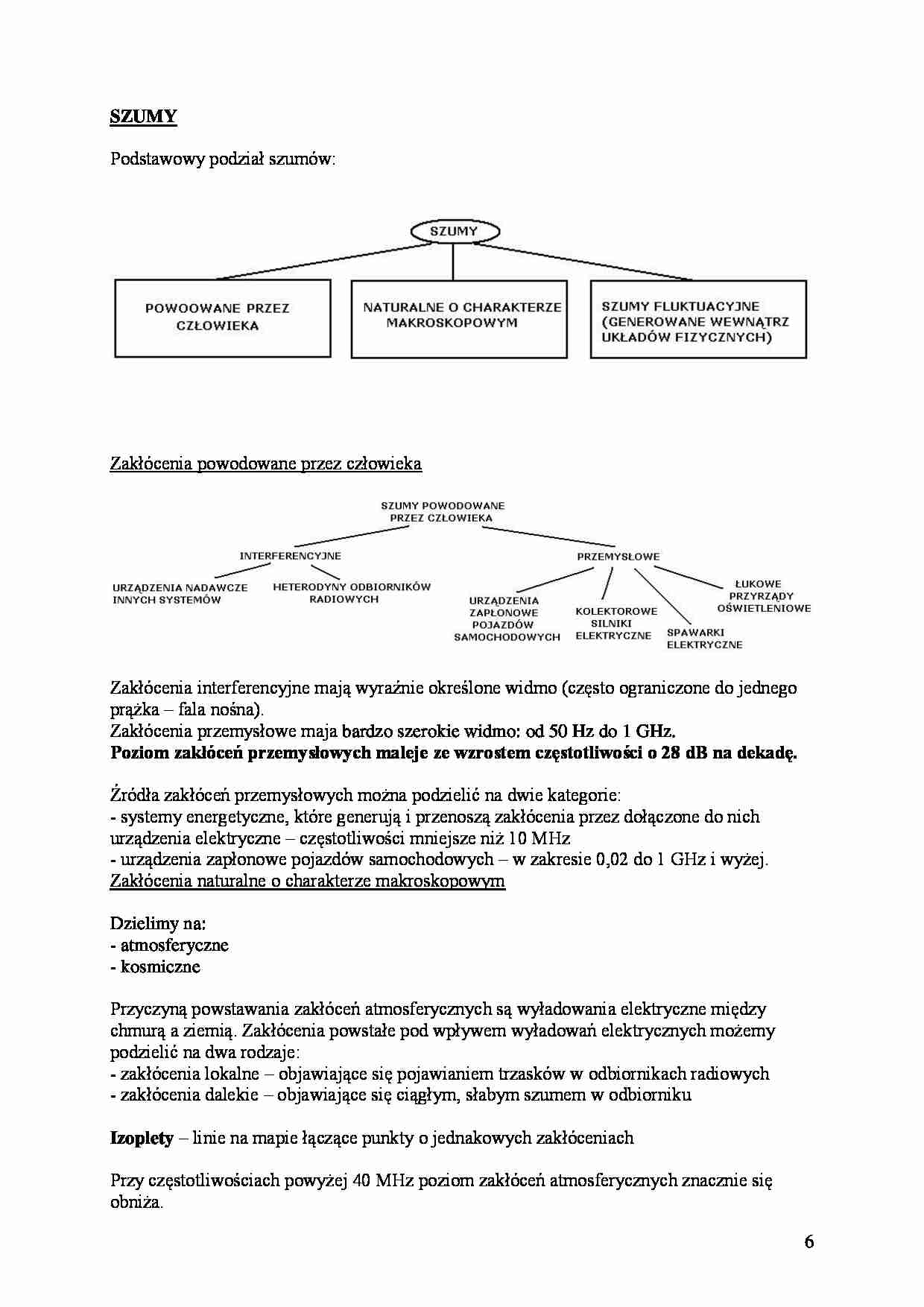

SZUMY
Podstawowy podział szumów:
Zakłócenia powodowane przez człowieka
Zakłócenia interferencyjne mają wyraźnie określone widmo (często ograniczone do jednego
prążka – fala nośna).
Zakłócenia przemysłowe maja bardzo szerokie widmo: od 50 Hz do 1 GHz.
Poziom zakłóceń przemysłowych maleje ze wzrostem częstotliwości o 28 dB na dekadę.
Źródła zakłóceń przemysłowych można podzielić na dwie kategorie:
- systemy energetyczne, które generują i przenoszą zakłócenia przez dołączone do nich
urządzenia elektryczne – częstotliwości mniejsze niż 10 MHz
- urządzenia zapłonowe pojazdów samochodowych – w zakresie 0,02 do 1 GHz i wyżej.
Zakłócenia naturalne o charakterze makroskopowym
Dzielimy na:
- atmosferyczne
- kosmiczne
Przyczyną powstawania zakłóceń atmosferycznych są wyładowania elektryczne między
chmurą a ziemią. Zakłócenia powstałe pod wpływem wyładowań elektrycznych możemy
podzielić na dwa rodzaje:
- zakłócenia lokalne – objawiające się pojawianiem trzasków w odbiornikach radiowych
- zakłócenia dalekie – objawiające się ciągłym, słabym szumem w odbiorniku
Izoplety – linie na mapie łączące punkty o jednakowych zakłóceniach
Przy częstotliwościach powyżej 40 MHz poziom zakłóceń atmosferycznych znacznie się
obniża.
6
Zjawiska burzowe występują na 0.16% powierzchni Ziemi jednocześnie.
W każdej sekundzie obserwujemy 100 wyładowań i 1000 burz.
Burza obejmuje 20-200 km2 powierzchni i przesuwa się z prędkością 30-50 km/h. Nad lądami
burze najczęściej występują w okresie letnim w godzinach 13-15. Nad morzami – zimą w
godzinach nocnych i rannych. Zazwyczaj trwają 1 do 2 godzin. Aktywność burzowa różnych
rejonów jest niejednorodna – najwięcej dni burzowych w Afryce, Ameryce Południowej i
Azji (ponad 100 dni burzowych w roku).
W zakresie fal metrowych głównym źródłem zakłóceń jest promieniowanie dochodzące z
różnych miejsc Galaktyki oraz obszarów pozagalaktycznych, jak również promieniowanie
radiogwiazd , planet, Słońca i Księżyca.
Promieniowanie źródeł znajdujących się poza ziemią nazywa się promieniowaniem
kosmicznym, a zakłócenia przez nie powodowane – zakłóceniami kosmicznymi.
Wzór Rayleigha-Jeansa:
2kT
UB  2

Częstotliwościowa zależność zastępczej temperatury szumów kosmicznych dla wszystkich
obszarów nieba ma postać
Tz ~ f 
gdzie α = 2,4
Szumy fluktuacyjne
Dwa skrajne przypadki:
 fluktuacje prądów i napięć w przewodnikach metalicznych przy termodynamicznej
równowadze z promieniowaniem (szum cieplny oporności) – Einstein 1907
 fluktuacje prądu elektronowego w diodzie próżniowej (szum śrutowy) – Shottky
1918
Parametry szumowe




napięcie (prąd) szumów
moc szumów
temperatura szumowa
współczynnik szumów
Szum cieplny
7
Schemat zastępczy z Thevenina  ensk  4kTBR , jak dwa oporniki szeregowo to
ensk  4kTB( R1  R2) , jak dwa oporniki równolegle to ensk  4kTB(
R1R 2
)
R1  R 2
Schemat zastępczy z Nortona  insk  4kTBG
Gęstość mocy dysponowanej szumu cieplnego:
n( f ) 
hf
 kT
 hf 
exp    1
 kT 
W temperaturze pokojowej, ... zobacz całą notatkę
