System informacji przestrzennej - notatki z wykładu 2: modele danych przestrzennych

Nasza ocena:

5
Pobrań: 77
Wyświetleń: 763
Komentarze: 0
Notatek.pl

Pobierz ten dokument za darmo

Podgląd dokumentu
System informacji przestrzennej - notatki z wykładu 2: modele danych przestrzennych - strona 1 System informacji przestrzennej - notatki z wykładu 2: modele danych przestrzennych - strona 2 System informacji przestrzennej - notatki z wykładu 2: modele danych przestrzennych - strona 3

Fragment notatki:

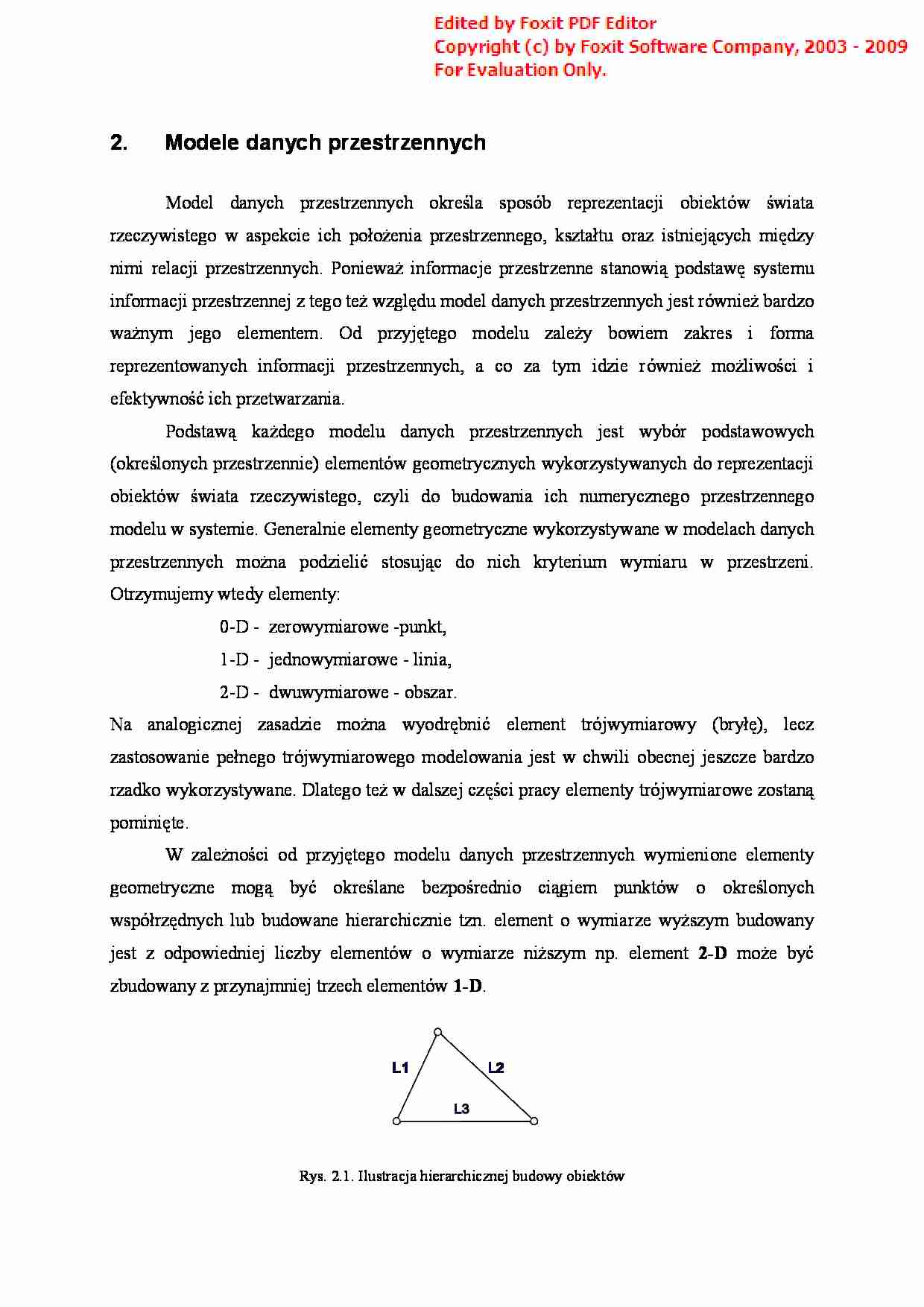

2.  Modele danych przestrzennych Model  danych  przestrzennych  określa  sposób  reprezentacji  obiektów  świata rzeczywistego  w  aspekcie  ich  położenia  przestrzennego,  kształtu  oraz  istniejących  między nimi  relacji  przestrzennych.  Ponieważ  informacje  przestrzenne  stanowią  podstawę  systemu informacji przestrzennej z tego też względu model danych przestrzennych jest również bardzo ważnym  jego  elementem.  Od  przyjętego  modelu  zależy  bowiem  zakres  i  forma reprezentowanych  informacji  przestrzennych,  a  co  za  tym  idzie  również  możliwości  i efektywność ich przetwarzania. Podstawą  każdego  modelu  danych  przestrzennych  jest  wybór  podstawowych (określonych przestrzennie) elementów geometrycznych wykorzystywanych do reprezentacji obiektów  świata  rzeczywistego,  czyli  do  budowania  ich  numerycznego  przestrzennego modelu w systemie. Generalnie elementy geometryczne wykorzystywane w modelach danych przestrzennych  można  podzielić  stosując  do  nich  kryterium  wymiaru  w  przestrzeni. Otrzymujemy wtedy elementy: 0-D -  zerowymiarowe -punkt, 1-D -  jednowymiarowe - linia, 2-D -  dwuwymiarowe - obszar. Na  analogicznej  zasadzie  można  wyodrębnić  element  trójwymiarowy  (bryłę),  lecz zastosowanie  pełnego  trójwymiarowego  modelowania  jest  w  chwili  obecnej  jeszcze  bardzo rzadko wykorzystywane. Dlatego też w dalszej części pracy elementy trójwymiarowe zostaną pominięte. W  zależności  od  przyjętego  modelu  danych  przestrzennych  wymienione  elementy geometryczne  mogą  być  określane  bezpośrednio  ciągiem  punktów  o  określonych współrzędnych  lub  budowane  hierarchicznie  tzn.  element  o  wymiarze  wyższym  budowany jest  z  odpowiedniej  liczby  elementów  o  wymiarze  niższym  np.  element   2-D   może  być zbudowany z przynajmniej trzech elementów  1-D . Rys. 2.1. Ilustracja hierarchicznej budowy obiektów Dla  większości  obiektów  świata  rzeczywistego  występujących  w  systemach informacji przestrzennej ich reprezentacja przestrzenna może być zrealizowana tylko jednym z  wymienionych  elementów  geometrycznych.  Obiekty  tak  reprezentowane  nazywane  są obiektami prostymi . Wśród obiektów prostych wyróżniamy: −   obiekty punktowe , reprezentujące np. punkty osnowy geodezyjnej, −   obiekty liniowe , reprezentujące np. ogrodzenia, krawężniki, −   obiekty powierzchniowe , reprezentujące np. działki. Podstawowy  wpływ  na  wybór  elementu  geometrycznego  służącego  do  reprezentacji

(…)
