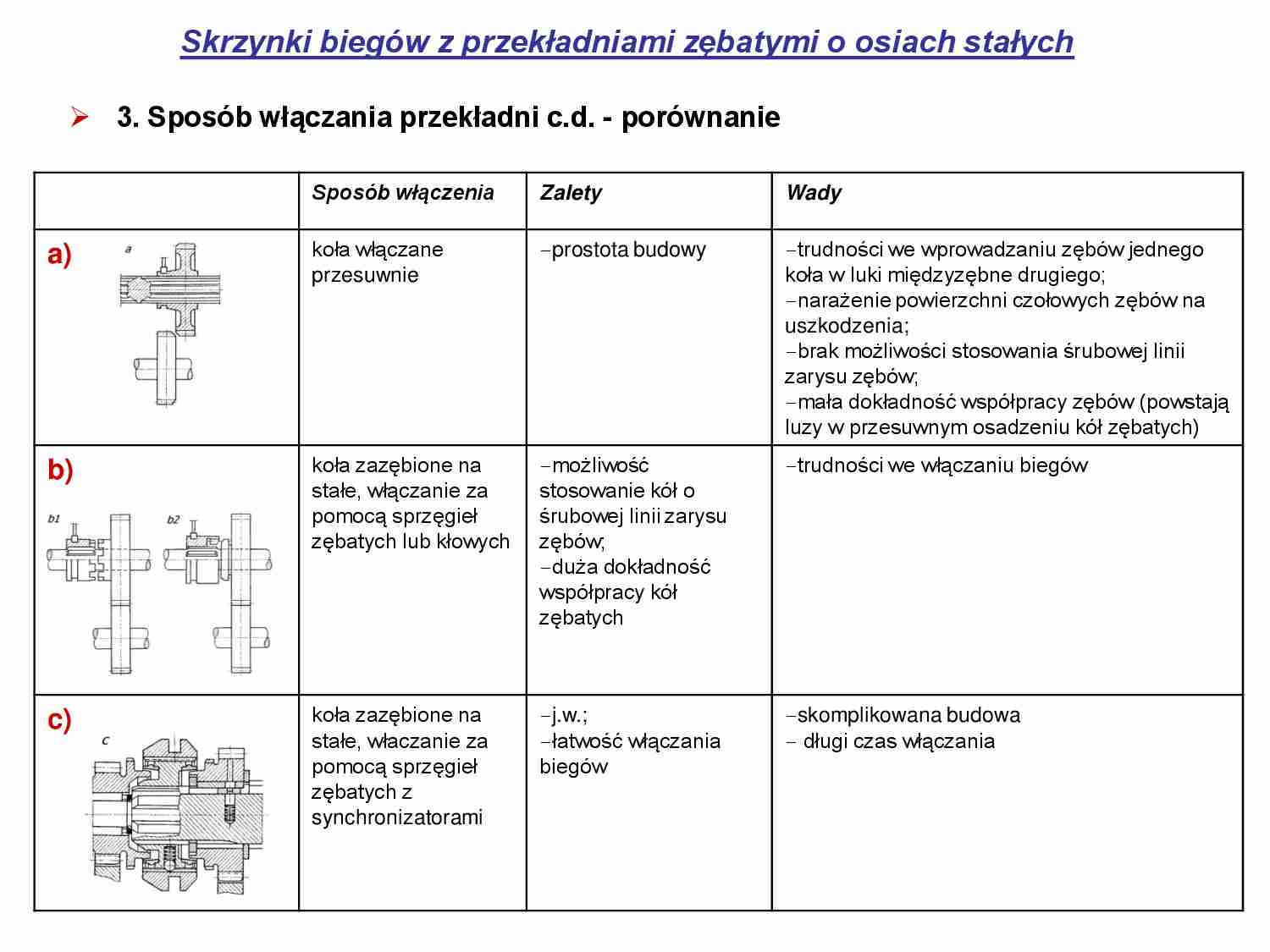

Skrzynki biegów z przekładniami zębatymi o osiach stałych 3. Sposób włączania przekładni c.d. - porównanie Sposób włączenia Zalety Wady a) koła włączane przesuwnie -prostota budowy - trudności we wprowadzaniu zębów jednego koła w luki międzyzębne drugiego; - narażenie powierzchni czołowych zębów na uszkodzenia; - brak możliwości stosowania śrubowej linii zarysu zębów; - mała dokładność współpracy zębów (powstają luzy w przesuwnym osadzeniu kół zębatych) b) koła zazębione na stałe, włączanie za pomocą sprzęgieł zębatych lub kłowych - możliwość stosowanie kół o śrubowej linii zarysu zębów; - duża dokładność współpracy kół zębatych - trudności we włączaniu biegów c) koła zazębione na stałe, właczanie za pomocą sprzęgieł zębatych z synchronizatorami -j.w.; - łatwość włączania biegów -skomplikowana budowa - długi czas włączania Skrzynki biegów z przekładniami zębatymi o osiach stałych Synchronizatory Zadanie: wyrównanie prędkości kątowych sprzęganych elementów przed włączeniem sprzęgła zębatego. 1 1 31 3 i 2 1 32 i 3 = 31 Właczając bieg 2 łączymy koło „32” w wałkiem 3 Mamy włączony bieg 1: 1 1 31 i 1 3 2 1 2 3 31 32 Skrzynki biegów z przekładniami zębatymi o osiach stałych Synchronizatory Zadanie: wyrównanie prędkości kątowych sprzęganych elementów przed włączeniem sprzęgła zębatego. Rolę tą spełniają najczęściej dodatkowe sprzęgła cierne stożkowe . Dodatkowy pierścień z wewnętrzną powierzchnią stożkową – piasta synchronizatora Wieniec zębaty koła włączanego biegu •Proste Tuleja sprzęgła zębatego Rodzaje synchronizatorów: •Bezwładnościowe (blokujące) •Progresywne (z samowzmacnianiem) z zewnętrzną powierzchnią stożkową Skrzynki biegów z przekładniami zębatymi o osiach stałych Synchronizatory Zadanie: wyrównanie prędkości kątowych sprzęganych elementów przed włączeniem sprzęgła zębatego. Rolę tą spełniają najczęściej dodatkowe sprzęgła cierne stożkowe . 4 - Dodatkowy pierścień z wewnętrzną powierzchnią stożkową - piasta 6, 7, 10 - Wieniec zębaty z zewnętrzną powierzchnią stożkową 5 - Tuleja sprzęgła zębatego Zasada działania synchronizatora prostego (stożkowego) Położenie w trakcie synchronizacji (sprzęgło zębate nie jest włączone) Położenie włączonego sprzęgła
(…)
… zębaty koła włączanego biegu
synchronizator blokujący
2
3
1
Skrzynki biegów z przekładniami zębatymi o osiach stałych
Synchronizatory - parametry konstrukcyjne
-Tt
Model fizyczny
s
1
Tt
2
Tt
1
2
I1
p
I2
1 1 - prędkość kątowa koła zębatego włączanego biegu
2 2 - prędkość kątowa wałka głównego (koła zębatego wyłączanego biegu);
I1 - moment bezwładności wszystkich elementów związanych z wałkiem sprzęgłowym
zredukowany do osi koła zębatego włączanego biegu
I2 - moment bezwładności całego pojazdu zredukowany do osi koła zębatego włączanego biegu
• Równania ruchu (warunki równowagi dynamicznej):
I11 Tt
I 22 Tt
Skrzynki biegów z przekładniami zębatymi o osiach stałych
Synchronizatory - parametry konstrukcyjne
• Równania ruchu:
Model fizyczny
I11 Tt
I 22…
