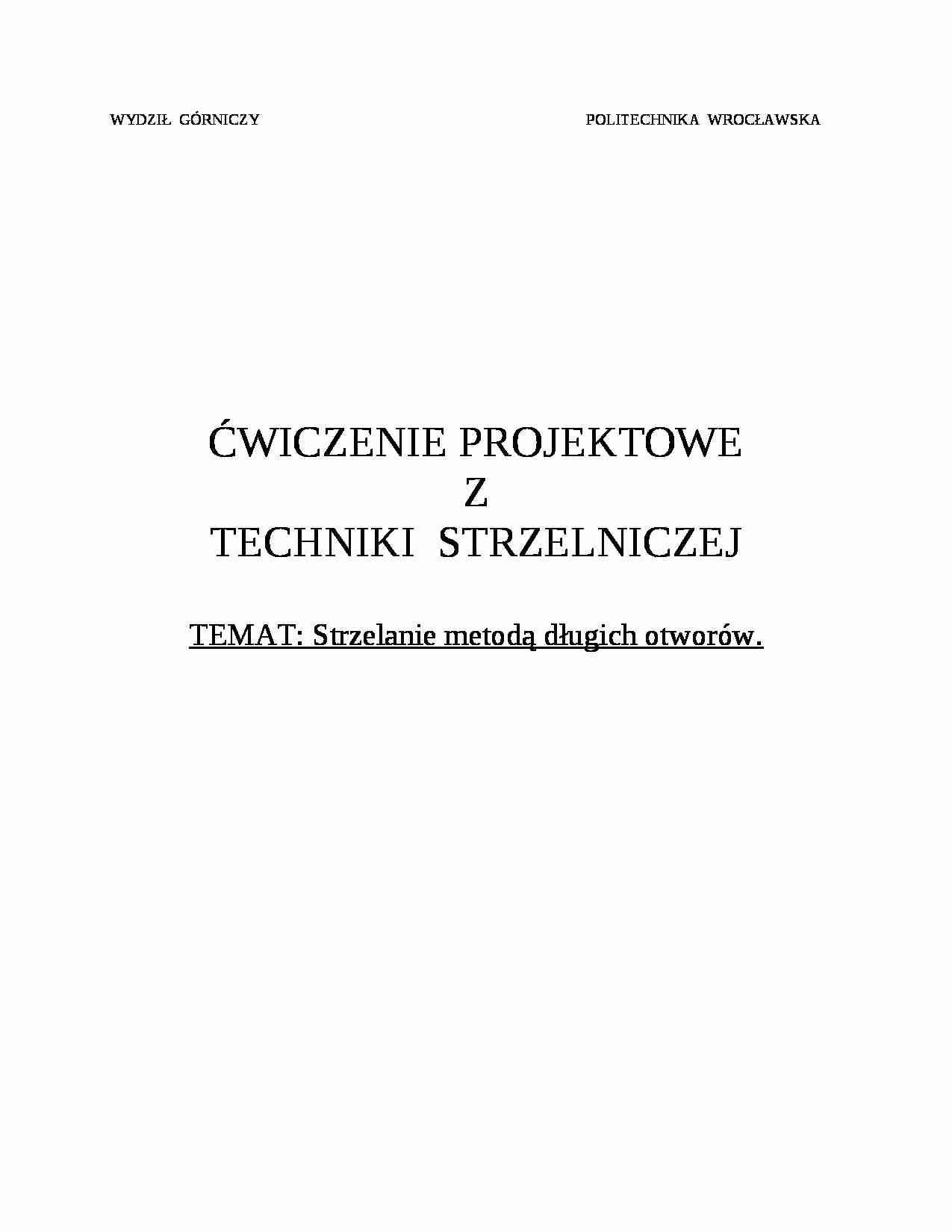

Strzelanie metodą długich otworów-projekt - strona 1 Strzelanie metodą długich otworów-projekt - strona 2 Strzelanie metodą długich otworów-projekt - strona 3

Fragment notatki:

WYDZIŁ GÓRNICZY POLITECHNIKA WROCŁAWSKA ĆWICZENIE PROJEKTOWE
Z
TECHNIKI STRZELNICZEJ
TEMAT: Strzelanie metodą długich otworów.
Dane :
Współczynnik Protodiakonowa f = 18
Średnica otworu d =80 mm
Wysokość skarpy H = 10 m.
Kąt nachylenia skarpy Objętość urobku V = 1150 Obliczenia :
Strzelanie odbywa się jest w kopalni „Bronka”. Współczynnik Protodiakonowa f wskazuje na to, że urabianą skałą jest granit (sprawdzono w tabeli Protodiakonowa). Biorąc pod uwagę zagrożenie i rodzaj urabianej skały jako materiał wybuchowy przyjęto Saletrol 2 i dwa naboje na otwór Dynamitu 12G5H. Nabój dynamitu posiada średnicę 32 mm, masę 200 g i długość 185 mm. Masa ładunku w jednym otworze wynosi 34,4 kg, długość 8,55 m., a długość przybitki 2,4 m. Przyjęto średnicę koronki (otworu) równą 80 mm. Otwory są wiercone następującym sprzętem : wiertnica typu Udarex. Parametry robót strzałowych :
- długość otworów strzałowych zabiór - obliczono dla skały bardzo zwięzłej długość urobionego bloku
czyli obliczona długość bloku jest za duża więc przyjęto dwa rzędy otworów i długość bloku dwa razy mniejszą.
odległość między otworami w rzędzie odległość między rzędami długość przybitki długość MW w otworze długość przewiertu poniżej spągu

(…)

… połączone są . Rezystancja każdego ZE
wynosi 2,72 .
Rezystancja lini strzałowej i obwodu strzałowego :
Rezystancja jednego szeregu Pozostałe szeregi mają tą samą rezystancję - jest ich 10
Rezystancja lini strzałowej :
l - dł. lini - przewodność elektryczna s - przekrój przewodu miedzianego
Rezystancja obwodu strzałowego :
Dobrano zapalarkę kondensatorową „Barbara”, którą można użyć w połączeniu szeregowym, równoległym, szeregowo - równoległym. Może być używana do wykonywania robót strzałowych w kopalniach odkrywkowych i podziemnych węgla kamiennego, rud i minerałów.

... zobacz całą notatkę
