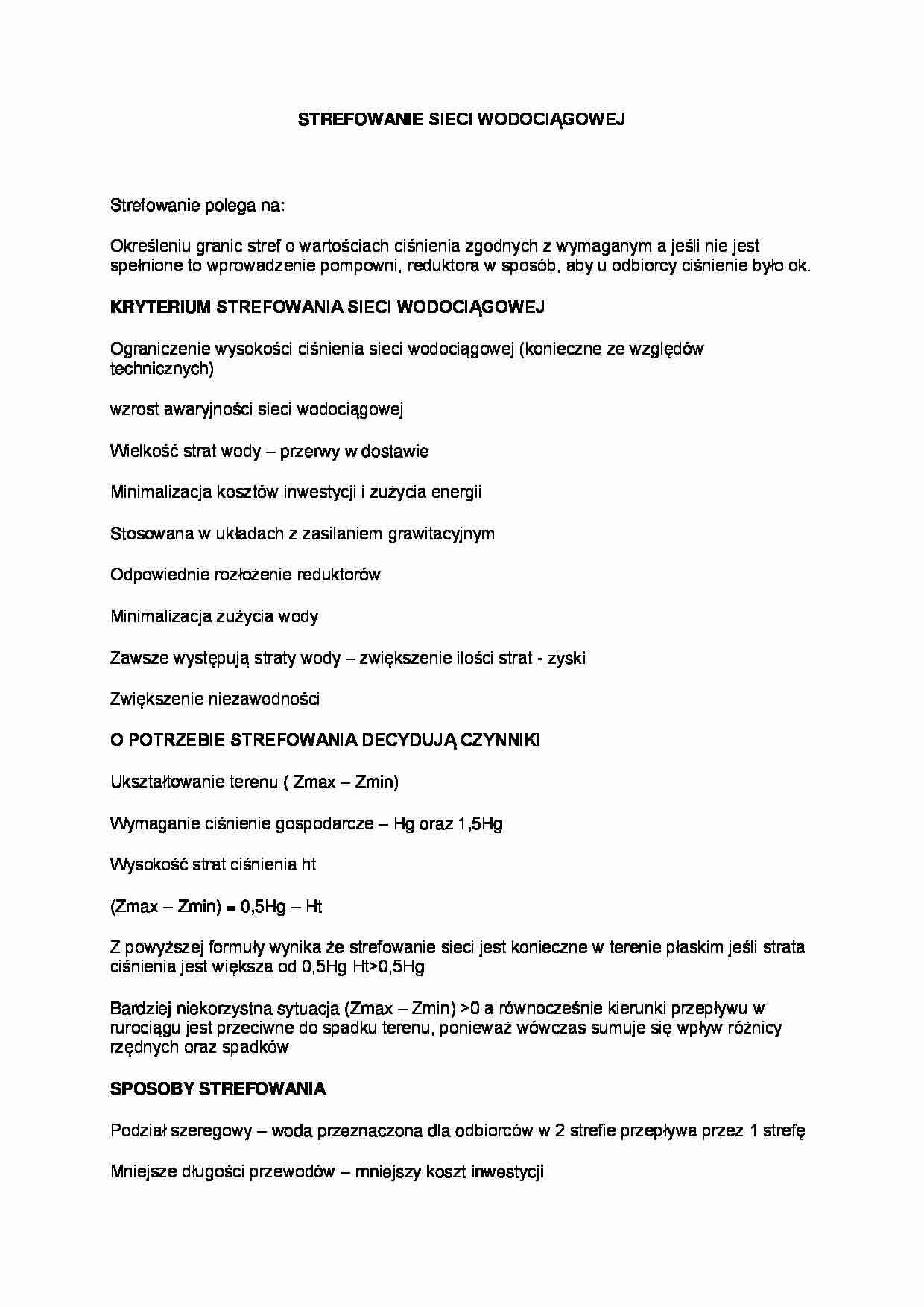

Strefowanie sieci wodociągowej - strona 1 Strefowanie sieci wodociągowej - strona 2

Fragment notatki:

STREFOWANIE  SIECI WODOCIĄGOWEJ    Strefowanie polega na:   Określeniu granic stref o wartościach ciśnienia zgodnych z wymaganym a jeśli nie jest  spełnione to wprowadzenie pompowni, reduktora w sposób, aby u odbiorcy ciśnienie było ok.   KRYTERIUM  STREFOWANIA SIECI WODOCIĄGOWEJ    Ograniczenie wysokości ciśnienia sieci wodociągowej (konieczne ze względów  technicznych)   wzrost awaryjności sieci wodociągowej   Wielkość strat wody – przerwy w dostawie   Minimalizacja kosztów inwestycji i zużycia energi    St osowana w układach z zasilaniem grawitacyjnym  Odpowiednie rozłożenie reduktorów  Minimalizacja zużycia wody  Zawsze występują straty wody – zwiększenie ilości strat - zyski  Zwiększenie niezawodności  O POTRZEBIE STREFOWANIA DECYDUJĄ CZYNNIKI   Ukształtowanie terenu ( Zmax – Zmin)  Wymaganie ciśnienie gospodarcze – Hg oraz 1,5Hg  Wysokość strat ciśnienia ht  (Zmax  – Zmin) = 0,5Hg – Ht  Z powyższej formuły wynika że strefowanie sieci jest konieczne w terenie płaskim jeśli strata  ciśnienia jest większa od 0,5Hg Ht0,5Hg  Bardziej niekorzystna sytuacja (Zmax  – Zmin) 0 a równocześnie kierunki przepływu w  rurociągu jest przeciwne do spadku terenu, ponieważ wówczas sumuje się wpływ różnicy  rzędnych oraz spadków  SPOSOBY STREFOWANIA   Podział szeregowy – woda przeznaczona dla odbiorców w 2 strefie przepływa przez 1 strefę   Mniejsze długości przewodów – mniejszy koszt inwestycji  Mniejsze ciśnienie – mniejsze koszty eksploatacji   Zmniejszenie pewności dostawy wody do 2 strefy  Trudniejszy układ w eksploatacji – 2 pompownie odległe od siebie  Podział równoległy – dostarczenie wody do kolejnej strefy oddzielnymi przewodami (tranzyt)  Pewność dostawy wody   Dogodna i tańsza eksploatacja pompowni centralnej – mniejsze koszty budowy  Większa długość przewodów  CZYNNIKI  DECYDUJĄCE O STREFOWANIU   Konfiguracja terenu   Szeregowy  – obszar zasilany na kształt prostokątów o dłuższym boku prostopadłym do  warstwic   Równoległy – obszar zasilania ma kształt prostokąta od dłuższym boku równoległym do  warstwic   Strefowanie w terenie płaskim – duże straty ciśnienia   Dostarczenie wody bez dodatkowych urządzeń (podziału na strefy)  Wydzielenie oddzielnej strefy   Teren urozmaicony wysokościowo – projektowany na punkt, czyli szukanie najwyższej  rzędnej terenu, (ale to jest złe)    ... zobacz całą notatkę
