Zachodniopomorski Uniwersytet Technologiczny
Katedra Energoelektroniki i
Napędów Elektrycznych
Sprawozdanie z wykonania ćwiczenia
Temat: Badanie wpływu przekształtników energoelektronicznych na sieć
Zespół:
Michał Kaleta
Tomasz Stefaniak
Prowadzący:
Dr inż. Marcin Hołub
Data wykonania:
2011-06-16
Ocena:
Podpis:

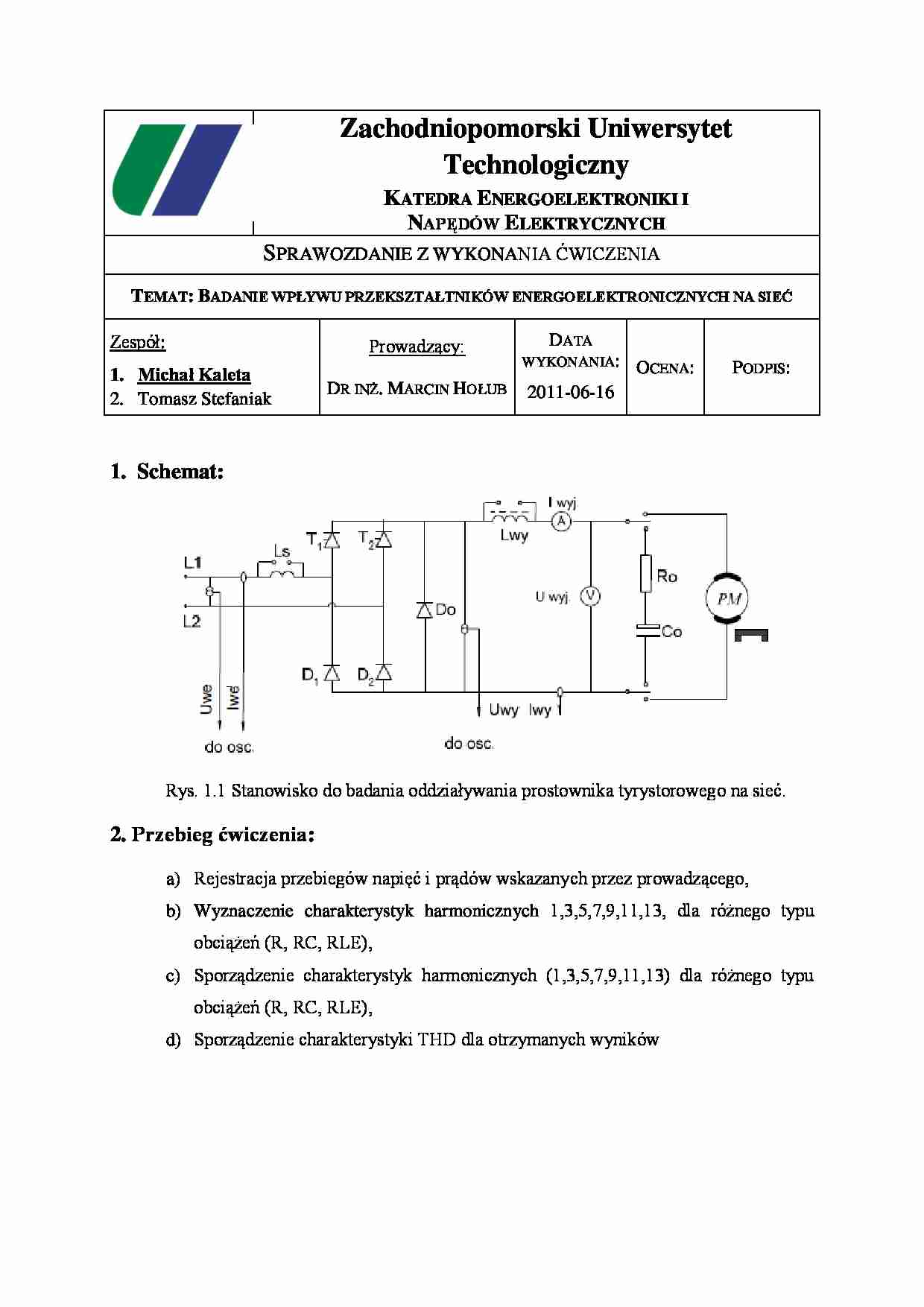

1. Schemat:
Rys. 1.1 Stanowisko do badania oddziaływania prostownika tyrystorowego na sieć.
2. Przebieg ćwiczenia:
Rejestracja przebiegów napięć i prądów wskazanych przez prowadzącego,
Wyznaczenie charakterystyk harmonicznych 1,3,5,7,9,11,13, dla różnego typu obciążeń (R, RC, RLE),
Sporządzenie charakterystyk harmonicznych (1,3,5,7,9,11,13) dla różnego typu obciążeń (R, RC, RLE),
Sporządzenie charakterystyki THD dla otrzymanych wyników
Przelicznik napięcie-prąd:
Napięcie wyjściowe: 0,532 V / 100V
Prąd wyjściowy: 0,5 V / 1 A
Napięcie zasilające: 0,532 V / 100V
Prąd zasilający: 0,5V/ 1A
3. Wyniki pomiarów:
Obciążenie typu R
Pomiar
Wypełnienie [%]
Częstotliwości harmonicznych [Hz]
f1=50
f3=150
f5=250
f7=350
f9=450
f11=550
f13=650
Wartości napięć [V]
U1
U3
U5
U7
U9
U11
U13
1
10
3,54
2,89
2,67
7,56
2,11
1,95
1,34
2
20
16,13
13,37
9,98
14,63
2,39
2,44
2,88
3
40
41,83
26,43
8,96
30,06
4,89
2,26
2,94
4
60
66,53
28,96
7,97
27,61
4,52
2,31
2,76
5
80
88,15
13,64
10,33
31,26
1,42
1,88
2,59
6
100
94,39
5,43
6,37
4,24


(…)

… w funkcji wypełnienia dla obciążenia typu R.
Rys. 4.2 Charakterystyka zawartości harmonicznych w funkcji wypełnienia dla obciążenia typu RC.
Rys. 4.3 Charakterystyka zawartości harmonicznych w funkcji wypełnienia dla obciążenia RLE.
Rys. 4.4 Charakterystyka współczynnika zawartości harmonicznych w funkcji wypełnienia dla obciążenia typu R, RC oraz RLE.
Wnioski:
Wykonując ćwiczenie zapoznaliśmy się z oddziaływaniem przekształtników energoelektronicznych na sieć. Pomiary zostały zawarte w tabelach, wykonaliśmy je dla obciążeń typu: R, RC oraz RLE, następnie wyznaczyliśmy współczynnik zawartości harmonicznych THD.
Przekształtniki energoelektroniczne stanowią dla linii zasilającej odbiorniki o charakterze nieliniowym. Najpoważniejszym problemem użytkowania przekształtnika jest występowanie komutacyjnych…

34,28
24,84
19,93
13,65
21,35
4,26
3,27
3
40
48,00
35,62
23,49
10,36
10,96
5,68
4,92
4
60
61,48
42,19
21,35
4,70
18,54
4,98
2,34
5
80
70,23
44,77
16,86
2,35
14,45
1,44
2,58
6
100
70,62
39,14
9,92
1,42
5,51
1,43
1,88
Współczynnik zawartości wyższych harmonicznych - THD:
Gdzie: A1 - wartość skuteczna pierwszej harmonicznej napięcia lub prądu, Ak - wartość skuteczna napięcia (prądu) dla harmonicznej rzędu…
… załamań w przebiegach napięć zasilających, występowanie mocy biernej, niesinusoidalny przebieg prądów pobieranych z sieci i generacja wyższych harmonicznych.
