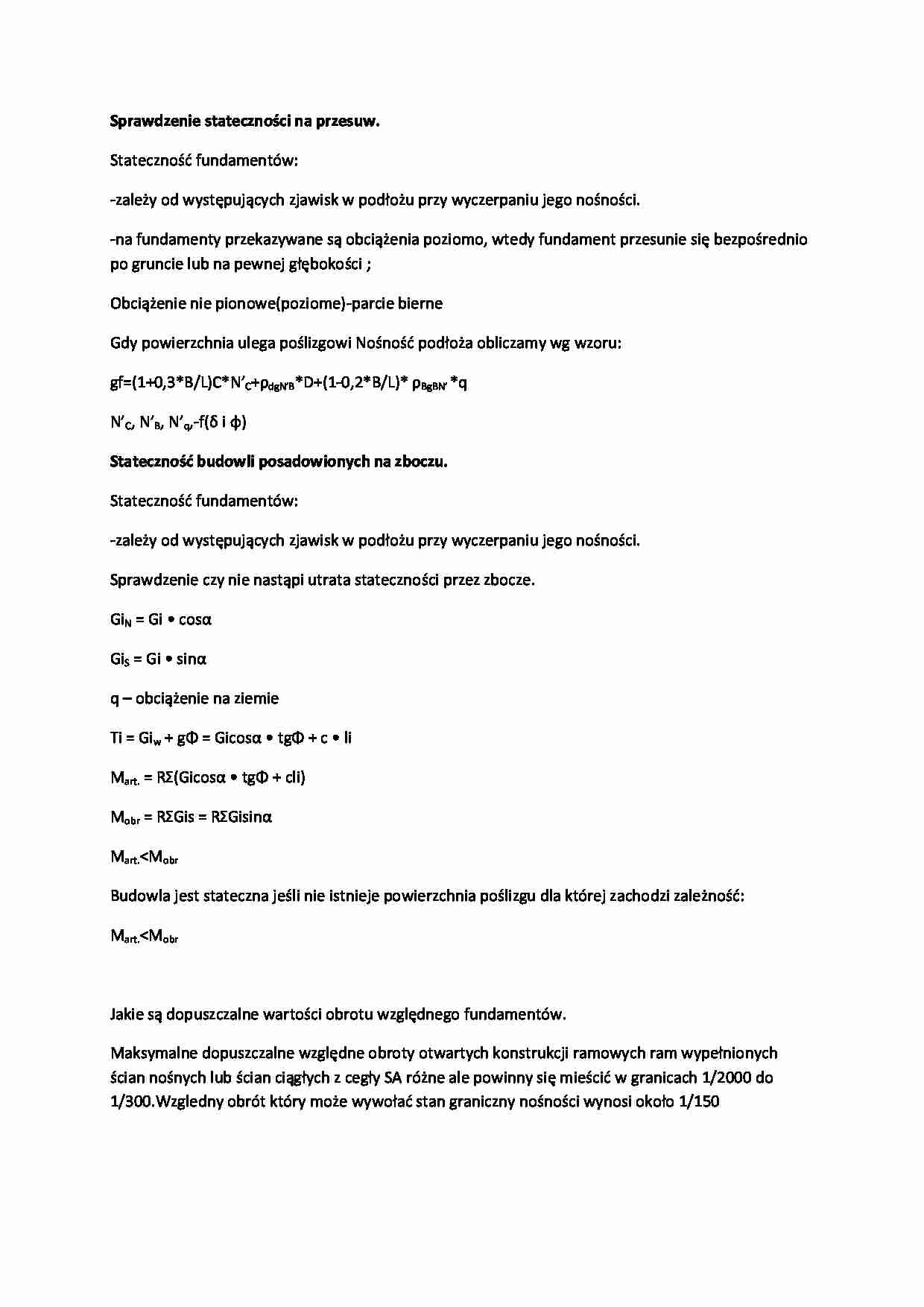

Sprawdzenie stateczności na przesuw i obrót-opracowanie - strona 1 Sprawdzenie stateczności na przesuw i obrót-opracowanie - strona 2

Fragment notatki:

Sprawdzenie stateczności na przesuw. Stateczność fundamentów:
-zależy od występujących zjawisk w podłożu przy wyczerpaniu jego nośności.
-na fundamenty przekazywane są obciążenia poziomo, wtedy fundament przesunie się bezpośrednio po gruncie lub na pewnej głębokości ;
Obciążenie nie pionowe(poziome)-parcie bierne
Gdy powierzchnia ulega poślizgowi Nośność podłoża obliczamy wg wzoru:
gf=(1+0,3*B/L)C*N'C+ρdgN'B*D+(1-0,2*B/L)* ρBgBN' *q
N'C, N'B, N'q,-f(δ i φ)
Stateczność budowli posadowionych na zboczu.
Stateczność fundamentów:
-zależy od występujących zjawisk w podłożu przy wyczerpaniu jego nośności.
Sprawdzenie czy nie nastąpi utrata stateczności przez zbocze.
GiN = Gi • cosα
GiS = Gi • sinα
q - obciążenie na ziemie
Ti = Giw + gΦ = Gicosα • tgΦ + c • li
Mart. = RΣ(Gicosα • tgΦ + cli)
Mobr = RΣGis = RΣGisinα
Mart.

(…)

… który może wywołać stan graniczny nośności wynosi około 1/150
