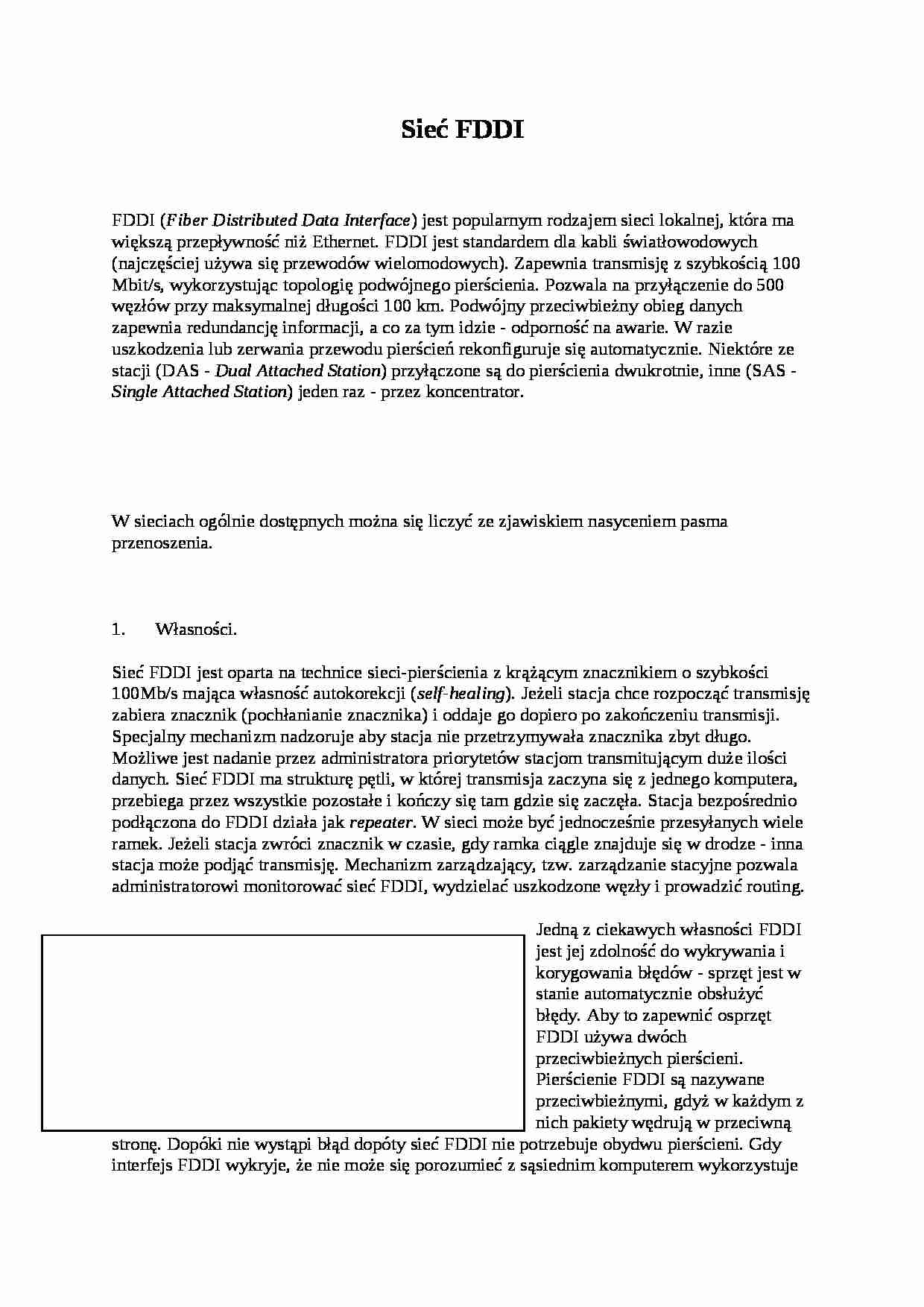

Sieć FDDI - strona 1 Sieć FDDI - strona 2 Sieć FDDI - strona 3

Fragment notatki:

Sieć FDDI
FDDI ( Fiber Distributed Data Interface ) jest popularnym rodzajem sieci lokalnej, która ma większą przepływność niż Ethernet. FDDI jest standardem dla kabli światłowodowych (najczęściej używa się przewodów wielomodowych). Zapewnia transmisję z szybkością 100 Mbit/s, wykorzystując topologię podwójnego pierścienia. Pozwala na przyłączenie do 500 węzłów przy maksymalnej długości 100 km. Podwójny przeciwbieżny obieg danych zapewnia redundancję informacji, a co za tym idzie - odporność na awarie. W razie uszkodzenia lub zerwania przewodu pierścień rekonfiguruje się automatycznie. Niektóre ze stacji (DAS - Dual Attached Station ) przyłączone są do pierścienia dwukrotnie, inne (SAS - Single Attached Station ) jeden raz - przez koncentrator.
  W sieciach ogólnie dostępnych można się liczyć ze zjawiskiem nasyceniem pasma przenoszenia.
  1.           Własności.
Sieć FDDI jest oparta na technice sieci-pierścienia z krążącym znacznikiem o szybkości 100Mb/s mająca własność autokorekcji ( self-healing ). Jeżeli stacja chce rozpocząć transmisję zabiera znacznik (pochłanianie znacznika) i oddaje go dopiero po zakończeniu transmisji. Specjalny mechanizm nadzoruje aby stacja nie przetrzymywała znacznika zbyt długo. Możliwe jest nadanie przez administratora priorytetów stacjom transmitującym duże ilości danych. Sieć FDDI ma strukturę pętli, w której transmisja zaczyna się z jednego komputera, przebiega przez wszystkie pozostałe i kończy się tam gdzie się zaczęła. Stacja bezpośrednio podłączona do FDDI działa jak repeate r . W sieci może być jednocześnie przesyłanych wiele ramek. Jeżeli stacja zwróci znacznik w czasie, gdy ramka ciągle znajduje się w drodze - inna stacja może podjąć transmisję. Mechanizm zarządzający, tzw. zarządzanie stacyjne pozwala administratorowi monitorować sieć FDDI, wydzielać uszkodzone węzły i prowadzić routing.
Rys. 23.Awaria w sieci FDDI
Rys. 24.A
  Jedną z ciekawych własności FDDI jest jej zdolność do wykrywania i korygowania błędów - sprzęt jest w stanie automatycznie obsłużyć błędy. Aby to zapewnić osprzęt FDDI używa dwóch przeciwbieżnych pierścieni. Pierścienie FDDI są nazywane przeciwbieżnymi, gdyż w każdym z nich pakiety wędrują w przeciwną stronę. Dopóki nie wystąpi błąd dopóty sieć FDDI nie potrzebuje obydwu pierścieni. Gdy interfejs FDDI wykryje, że nie może się porozumieć z sąsiednim komputerem wykorzystuje drugi pierścień do przesyłania danych. Sprzęt FDDI automatycznie wykorzystuje przeciwbieżny pierścień do utworzenia zamkniętej pętli.
    2.           Warstwy FDDI i format ramki.
W FDDI wyróżnia się nieco inne warstwy niż w modelu OSI. Przedstawia to rysunek.


(…)

… o ustalonej szerokości pasma.
  4.           Relacja między modelem OSI a FDDI.
Najwyższa warstwa FDDI lokuje się w części sterowania dostępem do medium, warstwy łącza. Tuż ponad nią zaznaczono warstwę sterowania łączem logicznym działająca jako most transferujący pakiety pomiędzy siecią Ethernet a Token Ring. Na rysunku zaznaczono standard zarządzania stacjami (SMT) odpowiedzialny za konfigurację…
…). Tak utworzone kanały mogą realizować transmisję w trybie asynchronicznym lub izochorycznym. Przydzielanie kanałów następuje na podstawie priorytetów.
  Porównanie LSK
  FDDI
Ethernet Token Ring Topologia logiczna
podwójny pierścień
szyna
pojedynczy pierścień
Topologia fizyczna
półpierścień, gwiazda,
gwiazda hierarchiczna
szyna, gwiazda
hierarchiczna
półpierścień, gwiazda
Medium
światłowód, skrętka
światłowód…
