Fragment notatki:

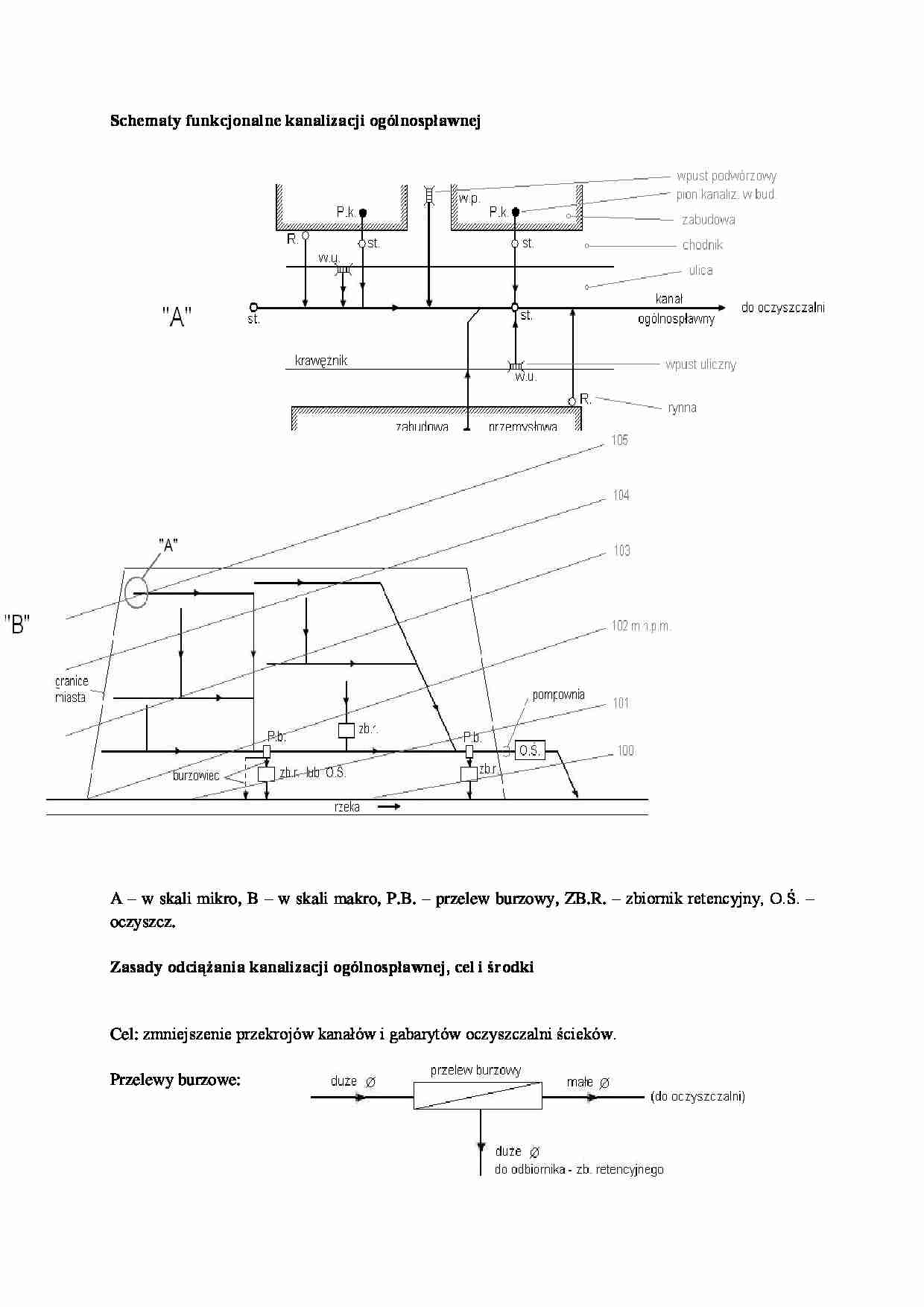

Schematy funkcjonalne kanalizacji ogólnospławnej A - w skali mikro, B - w skali makro, P.B. - przelew burzowy, ZB.R. - zbiornik retencyjny, O.Ś. - oczyszcz.
Zasady odciążania kanalizacji ogólnospławnej, cel i środki
Cel: zmniejszenie przekrojów kanałów i gabarytów oczyszczalni ścieków.
Przelewy burzowe: Zbiorniki retencyjne: a) boczne
b) na kolektorze (przepływowe) odpływ awaryjny
Cel: ograniczenie ładunku zanieczyszczeń odprowadzanych do odbiorników - ochrona zwłaszcza małych odbiorników ścieków ogólnospławnych.
Zasady działania i wymiarowania (w RP) kanalizacji ogólnospławnej
Podczas tzw. „suchej pogody” kanałem płyną ścieki bytowo-gospodarcze i przemysłowe (+ przypadkowe). Podczas „pogody deszczowej” - dodatkowo ścieki deszczowe. Średnice kanałów (przekroje) wymiarujemy - do całkowitego wypełnienia - na przepływ maksymalny - miarodajny (Qm): Qm = Qmaxh sc + Qd m (q,C,t) gdzie: Qmax h sc- maksymalny godzinowy dopływ ścieków bytowo-gospodarczych i przemysł;
Qd m - miarodajny dopływ wód deszczowych - o danym natężeniu deszczu q, przy założonej częstości C jego występowania i przy określonym czasie trwania deszczu t. Częstość deszczu przyjmuje się w zależności od ważności kanału i warunków terenowych (np. kolektory ogólnospławne, w terenach płaskich, wymiarujemy na C=5 lat, a kanały boczne na C=2 lata).
... zobacz całą notatkę
