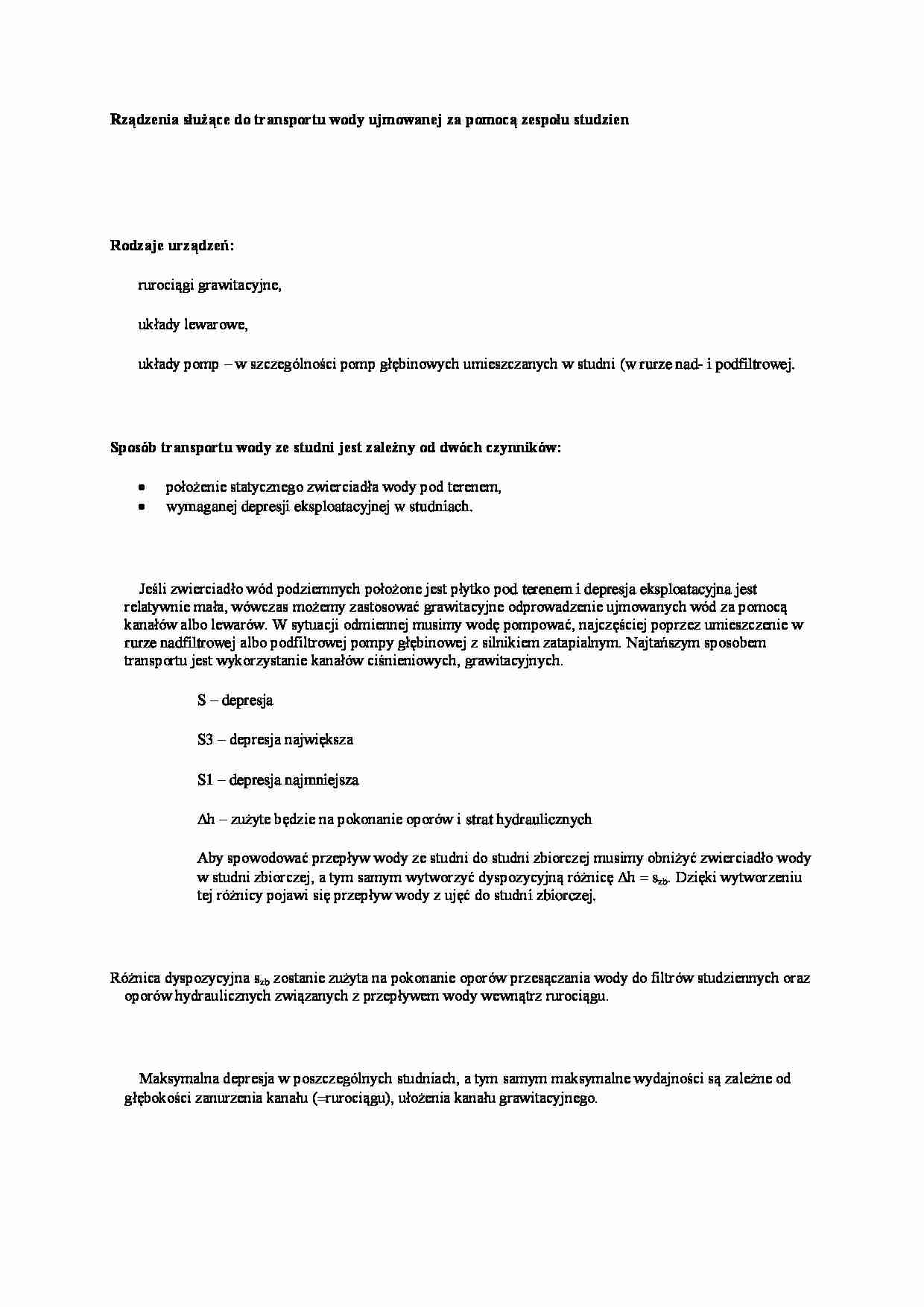

Rządzenia służące do transportu wody ujmowanej - strona 1 Rządzenia służące do transportu wody ujmowanej - strona 2 Rządzenia służące do transportu wody ujmowanej - strona 3

Fragment notatki:

Rządzenia służące do transportu wody ujmowanej za pomocą zespołu studzien       Rodzaje urządzeń:   rurociągi grawitacyjne,  układy lewarowe,  układy pomp – w szczególności pomp głębinowych umieszczanych w studni (w rurze nad- i podfiltrowej.    Sposób transportu wody ze studni jest zależny od dwóch czynników:     położenie statycznego zwierciadła wody pod terenem,    wymaganej depresji eksploatacyjnej w studniach.    Jeśli zwierciadło wód podziemnych położone jest płytko pod terenem i depresja eksploatacyjna jest  relatywnie mała, wówczas możemy zastosować grawitacyjne odprowadzenie ujmowanych wód za pomocą  kanałów albo lewarów. W sytuacji odmiennej musimy wodę pompować, najczęściej poprzez umieszczenie w  rurze nadfiltrowej albo podfiltrowej pompy głębinowej z silnikiem zatapialnym. Najtańszym sposobem  transportu jest wykorzystanie kanałów ciśnieniowych, grawitacyjnych.  S – depresja   S3 – depresja największa   S1 – depresja najmniejsza   Δh – zużyte będzie na pokonanie oporów i strat hydraulicznych  Aby spowodować przepływ wody ze studni do studni zbiorczej musimy obniżyć zwierciadło wody  w studni zbiorczej, a tym samym wytworzyć dyspozycyjną różnicę Δh  s zb. Dzięki wytworzeniu  tej różnicy pojawi się przepływ wody z ujęć do studni zbiorczej.    Różnica dyspozycyjna s zb zostanie zużyta na pokonanie oporów przesączania wody do filtrów studziennych oraz  oporów hydraulicznych związanych z przepływem wody wewnątrz rurociągu.    Maksymalna depresja w poszczególnych studniach, a tym samym maksymalne wydajności są zależne od  głębokości zanurzenia kanału (rurociągu), ułożenia kanału grawitacyjnego.    Przypadek *max opisuje przypadek, gdy wydajności i depresje w studniach są maksymalne (ponieważ  maksymalne depresje w studniach są wyznaczone różnicą rzędnych statycznego zwierciadła wody w gruncie  oraz rzędnych zwierciadła wody w rurociągu grawitacyjnym). Wynika stąd wniosek, że ten sposób transportu  wody możemy zastosować jedynie wówczas gdy zwierciadło statyczne położone jest płytko pod terenem oraz  depresje eksploatacyjne nie są zbyt duże.    W praktyce kanały grawitacyjne ze względów technicznych i ekonomicznych układa się na głębokości nie  przekraczającej 6 m, ponieważ przy większej koszty budowy byłyby zbyt wysokie.  Jeśli zwierciadło wody jest położone głębiej lub wymagane są głębsze depresje możemy zastosować  lewar   działający również grawitacyjnie.

(…)

…, to do pierwszego uruchomienia
lewara niezbędna jest pompa próżniowa.
W czasie eksploatacji lewara występuje zatem poduszka powietrzna o wysokości co najmniej 0,2 D. Poduszka
ta spełnia następujące zadania:
Utrzymuje na całej długości lewara identyczne podciśnienie co sprawia, że można uzyskiwać zbliżone
depresje we wszystkich studniach do tego lewara podłączonych.
Amortyzuje nagłą zmianę ciśnienia spowodowaną…
….
Lewary boczne łączy się z lewarem głównym pod kątem 45˚.
Mimo, iż w czasie eksploatacji odpowietrzanie odbywa się samoczynnie, to do pierwszego uruchomienia
lewara niezbędna jest pompa próżniowa.
W czasie eksploatacji lewara występuje zatem poduszka powietrzna o wysokości co najmniej 0,2 D. Poduszka
ta spełnia następujące zadania:
Utrzymuje na całej długości lewara identyczne podciśnienie co sprawia…
… wytworzyć podciśnienie do ciśnienia
atmosferycznego. Musimy zatem:


włączyć do głowicy lewara pompę próżniową
w końcówce lewara, wewnątrz studni zastosować zawór skokowy uniemożliwiający zapowietrzenie
Po wytworzeniu wewnątrz lewara podciśnienia nastąpi przepływ wody ze studni do studni zbiorczej i
sukcesywne napełnienie studni zbiorczej aż do chwili gdy poziom zwierciadła wody w tej studni zrówna…
… prędkości, co powoduje porywanie z górnego odcinka do
dolnego. Dzięki temu całkowite odpowietrzenie lewara może odbywać się w studni zbiorczej.
Innym sposobem odpowietrzania jest zastosowanie zwężki Venturiego. Wytworzone obniżone ciśnienie
w zwężce, powoduje zassanie powietrza z głowicy i kierowanie go do dolnego przewodu lewara
W każdym układzie grawitacyjnym występuje studnia zbiorcza (jako element…
