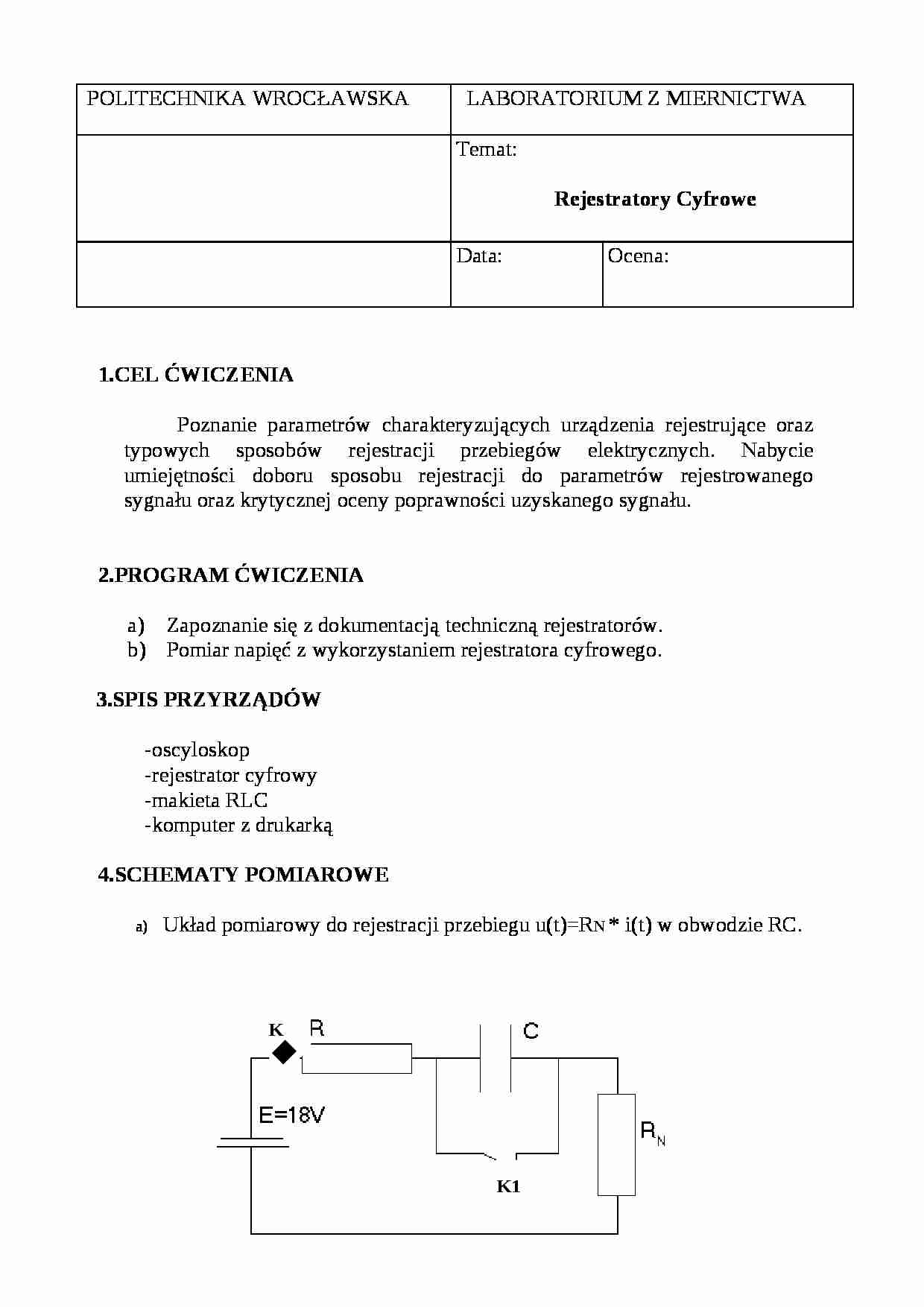

POLITECHNIKA WROCŁAWSKA
LABORATORIUM Z MIERNICTWA
Temat: Rejestratory Cyfrowe
Data:
Ocena:
1.CEL ĆWICZENIA
Poznanie parametrów charakteryzujących urządzenia rejestrujące oraz typowych sposobów rejestracji przebiegów elektrycznych. Nabycie umiejętności doboru sposobu rejestracji do parametrów rejestrowanego sygnału oraz krytycznej oceny poprawności uzyskanego sygnału.
2.PROGRAM ĆWICZENIA
Zapoznanie się z dokumentacją techniczną rejestratorów.
Pomiar napięć z wykorzystaniem rejestratora cyfrowego.
3.SPIS PRZYRZĄDÓW
-oscyloskop
-rejestrator cyfrowy
-makieta RLC
-komputer z drukarką
4.SCHEMATY POMIAROWE
Układ pomiarowy do rejestracji przebiegu u(t)=RN * i(t) w obwodzie RC.
b) Układ pomiarowy do rejestracji u(t)=RN * i(t) w obwodzie RLC.
5.TABELE POMIAROWE I PRZYKŁADOWE OBLICZENIA
a) dla układu (a)
E=18V; RN=100Ω; RO=650Ω; C=10μF
RZ=RO+ RN=650+100=750Ω
W odpowiednim czasie kondensator zostaje naładowany do wartości napięcia E (po uprzednim załączeniu wyłącznika K1, a tym samym włączeniu do obwodu napięcia E=18V ).W wyniku tego napięcie ustalone na kondensatorze UCU=E. Napięcie chwilowe na kondensatorze wynosi :
Uc =UCU +UCP=E+A e -t/τ gdzie:
τ - stała czasowa rozpatrywanego obwodu τ =R*C =750*10*10=0.0075s
t -czas pomiaru (t=20μs)
Jeżeli kondensator jest nienaładowany ( po uprzednim rozładowaniu ) przed zamknięciem wyłącznika mamy :
UC(0)=0. Podstawiając t=0 do wzoru UC=E+A e -t/τ mamy UC(0)=E+A
0=E+A
A=-E
Wartość chwilowa napięcia na kondensatorze wynosi:
UC= E-E*e -t/τ =E*(1- e -t/τ)=18*(1-e -t/τ)=47.94mV
