Handkiewicz Andrzej. Notatka składa się z 17 stron.

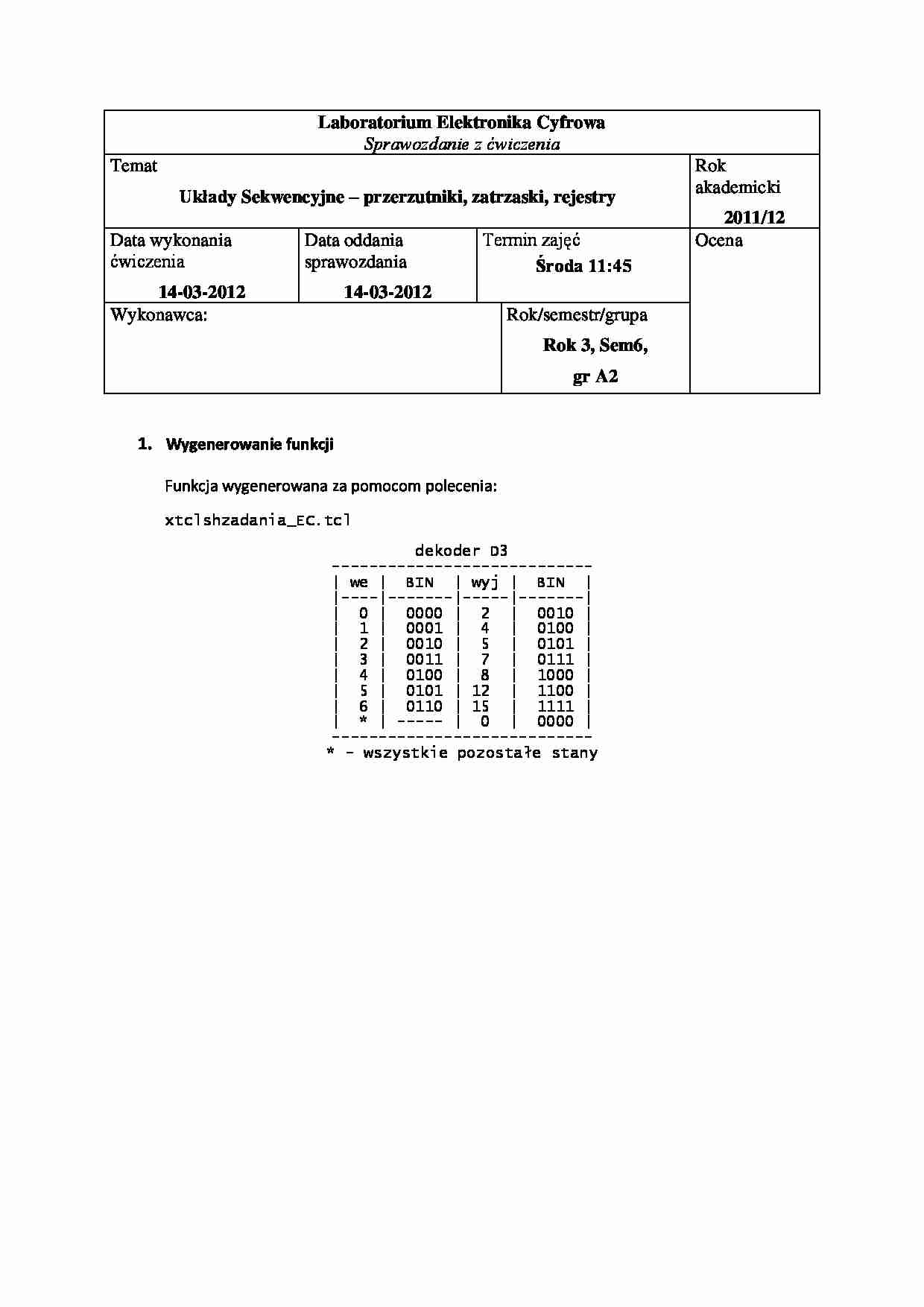

Laboratorium Elektronika Cyfrowa Sprawozdanie z ćwiczenia Temat Układy Sekwencyjne - przerzutniki, zatrzaski, rejestry Rok akademicki 2011/12 Data wykonania ćwiczenia 14-03-2012 Data oddania sprawozdania 14-03-2012 Termin zajęć
Środa 11:45 Ocena
Wykonawca:
Rok/semestr/grupa Rok 3, Sem 6, gr A2 Wygenerowanie funkcji Funkcja wygenerowana za pomocom polecenia: xtclsh zadania_EC.tcl dekoder D3
----------------------------
| we | BIN | wyj | BIN |
|----|-------|-----|-------|
| 0 | 0000 | 2 | 0010 |
| 1 | 0001 | 4 | 0100 |
| 2 | 0010 | 5 | 0101 |
| 3 | 0011 | 7 | 0111 |
| 4 | 0100 | 8 | 1000 |
| 5 | 0101 | 12 | 1100 |
| 6 | 0110 | 15 | 1111 |
| * | ----- | 0 | 0000 |
----------------------------
* - wszystkie pozostałe stany
Konstruowanie kodu 4 bitowego Johnsona LP BIN KOD JOHNSONA DEC WYJŚĆIE (N + 1) 0 0000 0000 0 0001 1 0001 0001 1 0011 2 0010 0011 3 0111 3 0011 0111 7 1111 4 0100 1111 15 1110 5 0101 1110 14 1100 6 0110 1100 12 1000 7 0111 1000 8 0000 Kod Johnsona, rejestr cykliczny oparty na przerzutniku D LP BIN KOD JOHNSONA DEC Y0, Y1, Y2, Y3 0 0000 0001 1 1 0001 0011 3 2 0010 0000 0 3 0011 0111 7 4 0100 0000 0 5 ... zobacz całą notatkę
