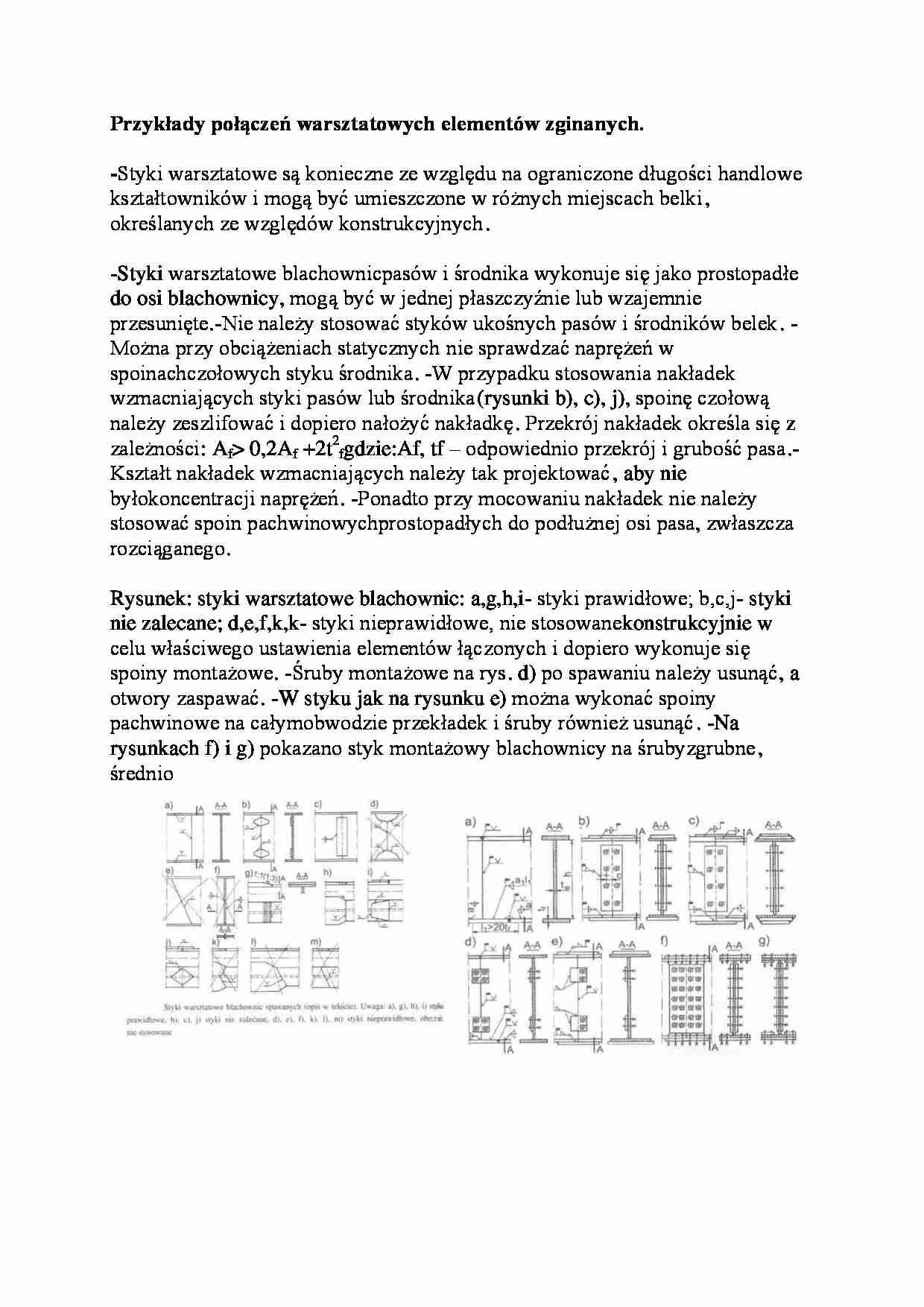

Przykłady połączeń warsztatowych elementów zginanych - strona 1

Fragment notatki:

Przykłady połączeń warsztatowych elementów zginanych. -Styki warsztatowe są konieczne ze względu na ograniczone długości handlowe kształtowników i mogą być umieszczone w różnych miejscach belki, określanych ze względów konstrukcyjnych. -Styki warsztatowe blachownicpasów i środnika wykonuje się jako prostopadłe do osi blachownicy, mogą być w jednej płaszczyźnie lub wzajemnie przesunięte.-Nie należy stosować styków ukośnych pasów i środników belek. - Można przy obciążeniach statycznych nie sprawdzać naprężeń w spoinachczołowych styku środnika. -W przypadku stosowania nakładek wzmacniających styki pasów lub środnika(rysunki b), c), j), spoinę czołową należy zeszlifować i dopiero nałożyć nakładkę. Przekrój nakładek określa się z zależności: Af 0,2Af +2t2fgdzie:Af, tf - odpowiednio przekrój i grubość pasa.-Kształt nakładek wzmacniających należy tak projektować, aby nie byłokoncentracji naprężeń. -Ponadto przy mocowaniu nakładek nie należy stosować spoin pachwinowychprostopadłych do podłużnej osi pasa, zwłaszcza rozciąganego.
Rysunek: styki warsztatowe blachownic: a,g,h,i- styki prawidłowe; b,c,j- styki nie zalecane; d,e,f,k,k- styki nieprawidłowe, nie stosowane konstrukcyjnie w celu właściwego ustawienia elementów łączonych i dopiero wykonuje się spoiny montażowe. -Śruby montażowe na rys. d) po spawaniu należy usunąć, a otwory zaspawać. -W styku jak na rysunku e) można wykonać spoiny pachwinowe na całymobwodzie przekładek i śruby również usunąć. -Na rysunkach f) i g) pokazano styk montażowy blachownicy na śrubyzgrubne, średnio
