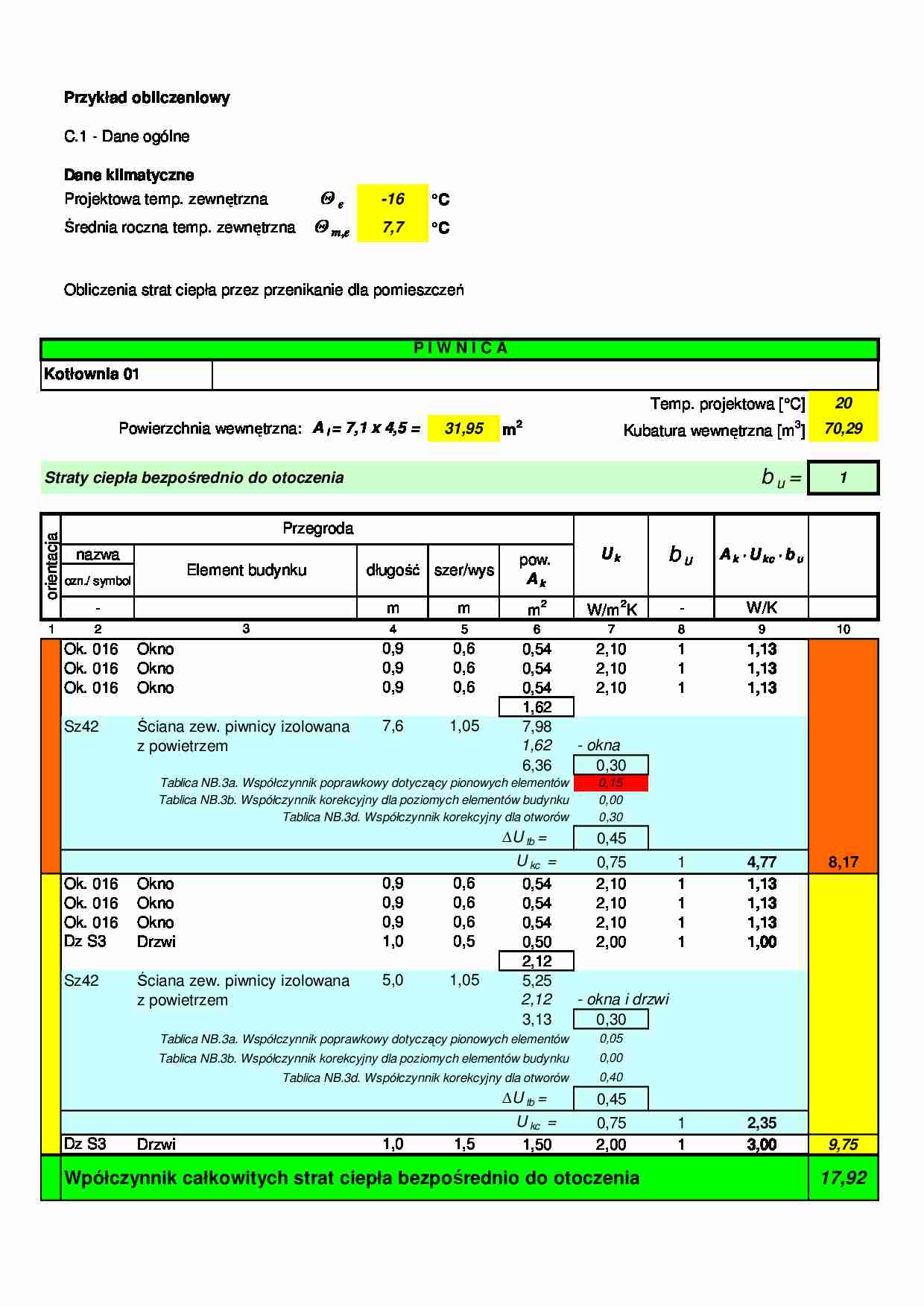

Przykład obliczeniowy-obciążenie cieplne pomieszczeń wg PN 12831 - strona 1 Przykład obliczeniowy-obciążenie cieplne pomieszczeń wg PN 12831 - strona 2 Przykład obliczeniowy-obciążenie cieplne pomieszczeń wg PN 12831 - strona 3

Fragment notatki:

Przykład obliczeniowy C.1 - Dane ogólne Dane klimatyczne Projektowa temp. zewnętrzna Θ e -16 ° C Średnia roczna temp. zewnętrzna Θ m,e 7,7 ° C Obliczenia strat ciepła przez przenikanie dla pomieszczeń Temp. projektowa [ °C] 20 Powierzchnia wewnętrzna:   A i = 7,1 x 4,5 =  31,95 m 2 Kubatura wewnętrzna [m 3]  70,29 Straty ciepła bezpośrednio do otoczenia b u = 1 nazwa ozn./ symbol - m m m 2 W/m 2K - W/K 1 2 4 5 6 7 8 9 10 Ok. 016 Okno 0,9 0,6 0,54 2,10 1 1,13 Ok. 016 Okno 0,9 0,6 0,54 2,10 1 1,13 Ok. 016 Okno 0,9 0,6 0,54 2,10 1 1,13 1,62 Sz42 Ściana zew. piwnicy izolowana 7,6 1,05 7,98 z powietrzem 1,62 - okna 6,36 0,30 Tablica NB.3a. Współczynnik poprawkowy dotyczący pionowych elementów 0,15 Tablica NB.3b. Współczynnik korekcyjny dla poziomych elementów budynku 0,00 Tablica NB.3d. Współczynnik korekcyjny dla otworów 0,30 ∆ U tb =  0,45 U kc  = 0,75 1 4,77 8,17 Ok. 016 Okno 0,9 0,6 0,54 2,10 1 1,13 Ok. 016 Okno 0,9 0,6 0,54 2,10 1 1,13 Ok. 016 Okno 0,9 0,6 0,54 2,10 1 1,13 Dz S3 Drzwi 1,0 0,5 0,50 2,00 1 1,00 2,12 Sz42 Ściana zew. piwnicy izolowana 5,0 1,05 5,25 z powietrzem 2,12 - okna i drzwi 3,13 0,30 Tablica NB.3a. Współczynnik poprawkowy dotyczący pionowych elementów 0,05 Tablica NB.3b. Współczynnik korekcyjny dla poziomych elementów budynku 0,00 Tablica NB.3d. Współczynnik korekcyjny dla otworów 0,40 ∆ U tb =  0,45 U kc  = 0,75 1 2,35 Dz S3 Drzwi 1,0 1,5 1,50 2,00 1 3,00 9,75 Wpółczynnik całkowitych strat ciepła bezpośrednio do otoczenia 17,92 P I W N I C A Kotłownia 01 3 A k  ⋅  U kc  ⋅  b u Przegroda Element budynku o ri e n ta c ja długość szer/wys pow.      A k U k b u Straty ciepła przez przestrzenie nieogrzewane b u = 0,8 nazwa ozn./ symbol - m m m 2 W/m 2K - W/K 1 2 4 5 6 7 8 9 10 Dz S3 Drzwi 0,0 0 0,00 2,00 0,8 0,00 0,00 Sw25+10 Ściana wew. piwnicy 5,0 2,55 12,75 izolowana 0,00 - okna i drzwi 12,75 1,00 Tablica NB.3a. Współczynnik poprawkowy dotyczący pionowych elementów 0,10 Tablica NB.3b. Współczynnik korekcyjny dla poziomych elementów budynku 0,00 Tablica NB.3d. Współczynnik korekcyjny dla otworów 0,00 ∆ U tb =  0,10 U kc  = 1,10 0,8 11,22 11,22 Wpółczynnik całkowitych strat ciepła do przestrzeni nieogrzewanych 11,22 Straty ciepła przez przestrzenie do gruntu_podłoga Ag P OBLICZENIA B' m ... zobacz całą notatkę
