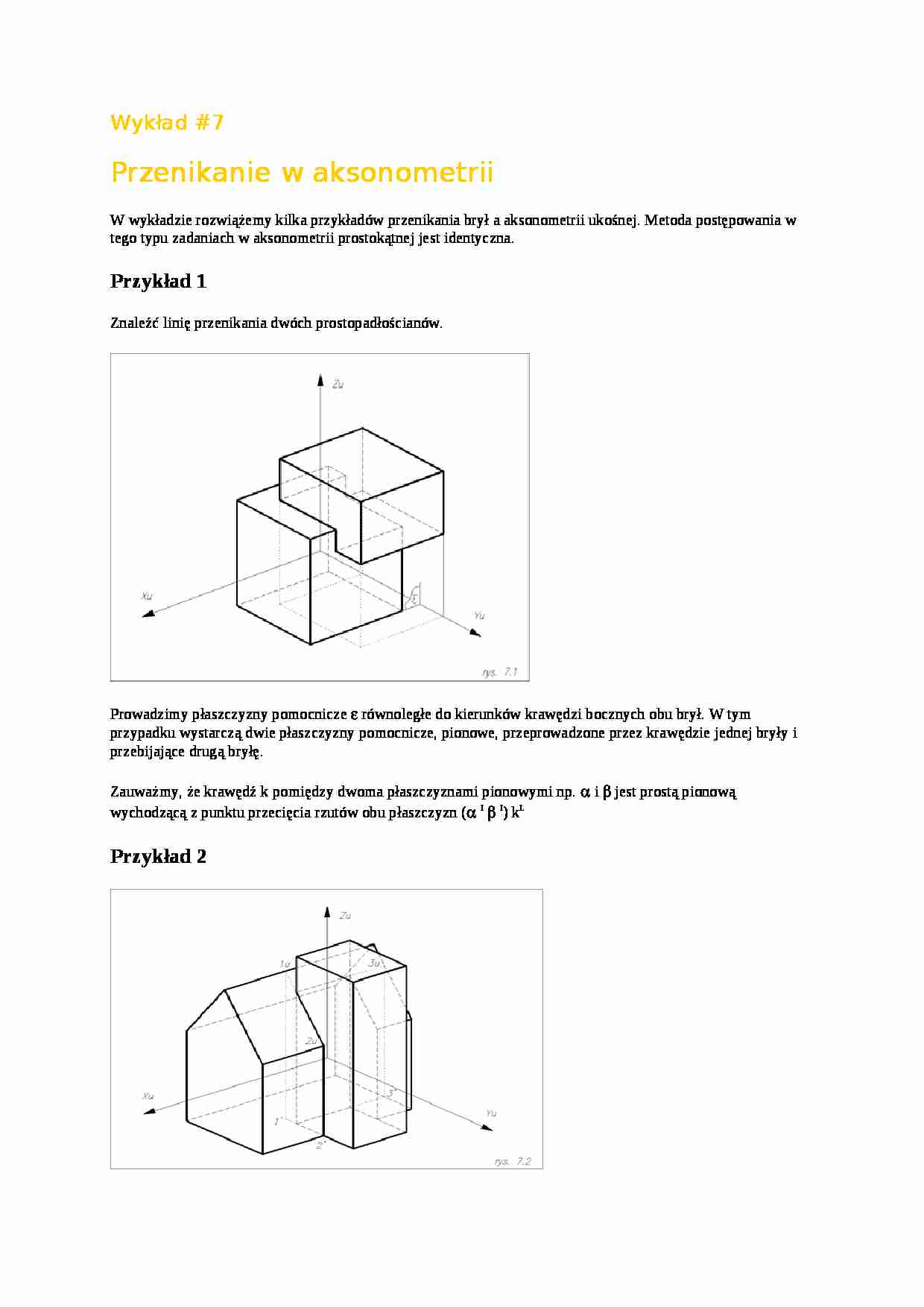

Wykład #7 Przenikanie w aksonometrii W wykładzie rozwiążemy kilka przykładów przenikania brył a aksonometrii ukośnej. Metoda postępowania w tego typu zadaniach w aksonometrii prostokątnej jest identyczna. Przykład 1 Znaleźć linię przenikania dwóch prostopadłościanów. Prowadzimy płaszczyzny pomocnicze równoległe do kierunków krawędzi bocznych obu brył. W tym przypadku wystarczą dwie płaszczyzny pomocnicze, pionowe, przeprowadzone przez krawędzie jednej bryły i przebijające drugą bryłę. Zauważmy, że krawędź k pomiędzy dwoma płaszczyznami pionowymi np. i jest prostą pionową wychodzącą z punktu przecięcia rzutów obu płaszczyzn ( I I ) k I. Przykład 2 Zbadać linię przenikania domku z kominem. Potrafimy znaleźć krawędź pomiędzy pionowymi płaszczyznami , jest to krawędź k istniejąca na odcinku ograniczonym powierzchniami ścian bocznych ( odcinek 23 ) . Natomiast szukając punktu A, który wyznaczy krawędź dachu z kominem możemy posłużyć się dwoma sposobami. Pierwszym niech będzie poprowadzenie płaszczyzny i zbadania jej krawędzi z dachem ( punkty 1 na kalenicy c oraz punkt 2 ). Drugim niech będzie poprowadzenie płaszczyzny pionowej i znalezienie jej krawędzi z dachem przy pomocy punku 3. W tego typu zadaniach prowadzimy płaszczyzny rzutujące przez krawędzie jednej bryły , które przebijają drugą bryłę. Przykład 3 Skonstruować linię przenikania dwóch graniastosłupów Tylna ściana graniastosłupa przenikającego się z domkiem jest pionowa i linię przenikania rozwiązujemy tak, jak w zadaniu poprzednim przy pomocy punktu przebicia z kalenicą 1 ( wyznaczamy punkt A) . Następnie prowadzimy płaszczyznę rzutującą przez ścianę domku i szukamy krawędzi z pochyłym graniastosłupem przy pomocy punktów 2 i 3. Krawędź A 4 traktujemy jako wynikową.
... zobacz całą notatkę
