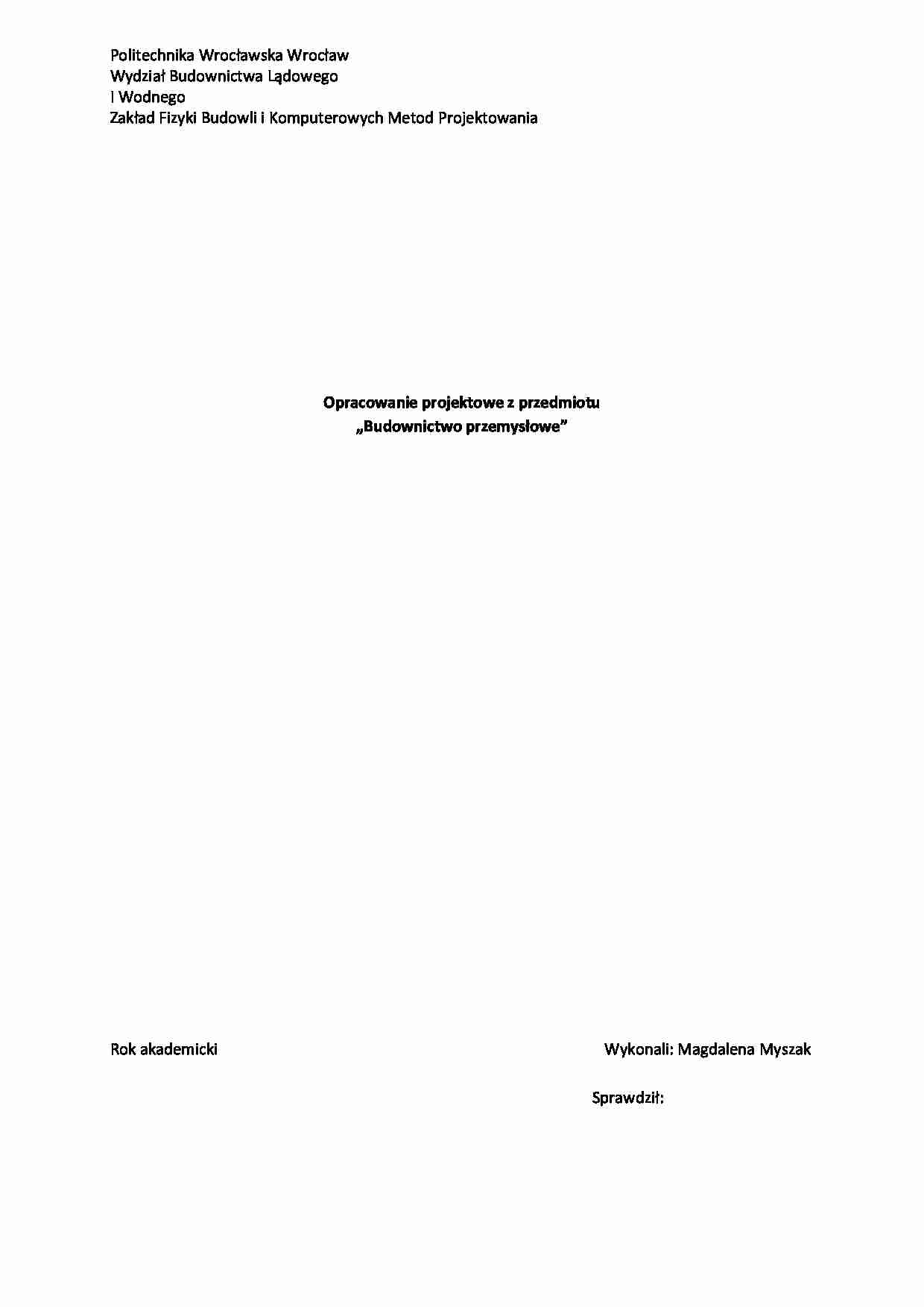

Politechnika Wrocławska Wrocław Wydział Budownictwa Lądowego
I Wodnego
Zakład Fizyki Budowli i Komputerowych Metod Projektowania
Opracowanie projektowe z przedmiotu „Budownictwo przemysłowe”
Rok akademicki Wykonali: Magdalena Myszak
Sprawdził: 1.Opis obiektu
Przedmiotem opracowania jest galeria transportowa pozioma z dwoma przenośnikami taśmowymi. Obiekt powstać ma w Tarnowie. Galeria ta będzie o konstrukcji kratownicowej, stalowej. Całkowita długość galerii wynosi 45m. Znajduję się ona na wysokości 12m nad poziomem terenu. Opiera się ona po obu swoich stronach na żelbetowych, już istniejących konstrukcjach. W połowie rozpiętości galerii opierać się będzie na stalowym słupie.
2.Zebranie obciążeń (wg EC)
2.1.Obciążenie technologiczne
-konstrukcja przenośnika taśmowego -materiał przenoszony 2.2.Obciążenie śniegiem:
Strefa II - Tarnów
wsp. kształtu dachu: dach walcowy, równomiernie obciążony śniegiem oraz dach dwupołaciowy o wsp. ekspozycji: teren normalny wsp. termiczny
2.3. Obciążenie wiatrem
prędkość wiatru: Strefa 1, 250m n.p.m
ciśnienie prędkości wiatru
bazowa prędkość wiatru
współczynnik kierunkowy
współczynnik sezonowy
średnia prędkość wiatru
wsp. chropowatości: teren III
wsp. rzeźby terenu
wartość szczytowa ciśnienia prędkości
wsp. ekspozycji: teren III
wartość bazowa ciśnienia prędkości wiatru
ciśnienie wiatru na powierzchnie zewnętrzne
(…)
…: osobno ściany, połacie dachu i stężenie „podłogi”. Wszystkie połączenia spawane zostaną wykonane w zakładzie wytwórczym. Na budowie będą wykonane jedynie połączenia śrubowe. Elementy wysyłkowe zostaną skręcona na poziomie terenu i podniesione przy pomocy żurawia na zadaną wysokość 12m.
…
…
Politechnika Wrocławska Wrocław Wydział Budownictwa Lądowego
I Wodnego
Zakład Fizyki Budowli i Komputerowych Metod Projektowania
Opracowanie projektowe z przedmiotu „Budownictwo przemysłowe”
Rok akademicki Wykonali: Magdalena Myszak
Sprawdził: 1.Opis obiektu
Przedmiotem opracowania jest galeria transportowa pozioma z dwoma przenośnikami taśmowymi. Obiekt powstać ma w Tarnowie. Galeria ta będzie o konstrukcji kratownicowej, stalowej. Całkowita długość galerii wynosi 45m. Znajduję się ona na wysokości 12m nad poziomem terenu. Opiera się ona po obu swoich stronach na żelbetowych, już istniejących konstrukcjach. W połowie rozpiętości galerii opierać się będzie na stalowym słupie.
2.Zebranie obciążeń (wg EC)
2.1.Obciążenie technologiczne
-konstrukcja przenośnika taśmowego -materiał przenoszony 2.2…
… je przemnożyć przez rozstaw słupów tzn. 3,75m.
Konstrukcja jest o schemacie belki dwuprzęsłowej, dlatego należało ją obciążyć wg linii wpływu (raz obciążenia maksymalne na całą konstrukcję, w drugim przypadku obciążenia maksymalne na pierwsze przęsło, minimalne na drugie [z zachowaniem odpowiednich kombinacji obciążeń])
4.Wyniki obliczeń.
Otrzymano następujące przekroje (zastosowano stal S355J2)
Słupy - HEB220…
…
Krzyżulce ściany bocznej - HEB220
Dźwigary dachowe - IPE140
Poprzecznice dolne - IPE220
Krzyżulce w płaszczyźnie dolnej - IPE 120
Krzyżulce w płaszczyźnie górnej- IPE 160
Rygle - HEB160
5.Technologia wykonania
Konstrukcja składać się będzie z segmentów podporowych, przęsłowych oraz środkowych (patrz rysunki) o długościach odpowiednio 9,49m, 11,25m oraz 3,75m. Zostaną one skręcone z kratownic płaskich…
