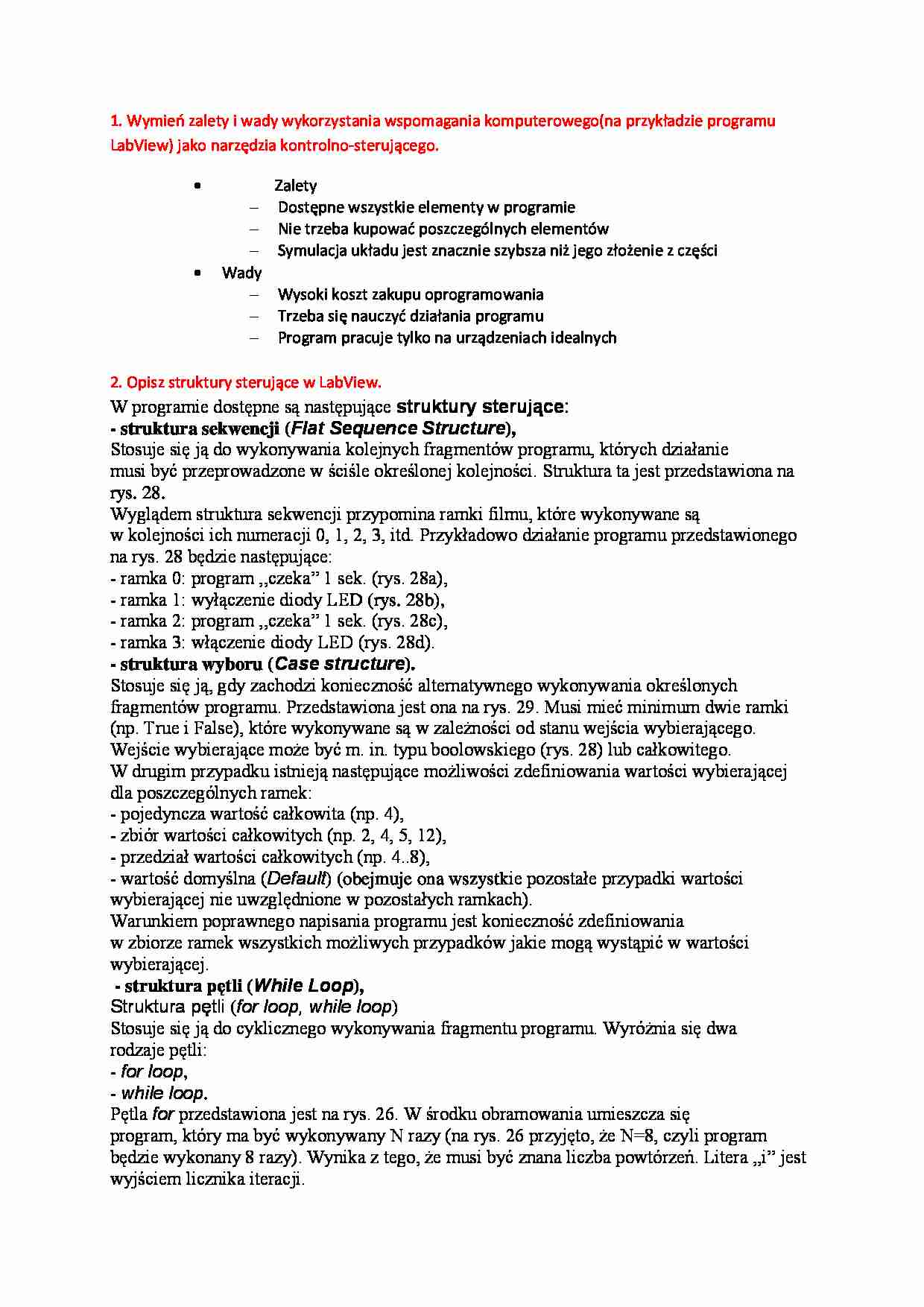

1. Wymień zalety i wady wykorzystania wspomagania komputerowego(na przykładzie programu LabView) jako narzędzia kontrolno-sterującego. Zalety
Dostępne wszystkie elementy w programie
Nie trzeba kupować poszczególnych elementów
Symulacja układu jest znacznie szybsza niż jego złożenie z części
Wady
Wysoki koszt zakupu oprogramowania
Trzeba się nauczyć działania programu
Program pracuje tylko na urządzeniach idealnych
2. Opisz struktury sterujące w LabView. W programie dostępne są następujące struktury sterujące: - struktura sekwencji ( Flat Sequence Structure ), Stosuje się ją do wykonywania kolejnych fragmentów programu, których działanie
musi być przeprowadzone w ściśle określonej kolejności. Struktura ta jest przedstawiona na
rys. 28.
Wyglądem struktura sekwencji przypomina ramki filmu, które wykonywane są
w kolejności ich numeracji 0, 1, 2, 3, itd. Przykładowo działanie programu przedstawionego
na rys. 28 będzie następujące:
- ramka 0: program ,,czeka” 1 sek. (rys. 28a),
- ramka 1: wyłączenie diody LED (rys. 28b),
- ramka 2: program ,,czeka” 1 sek. (rys. 28c),
- ramka 3: włączenie diody LED (rys. 28d). - struktura wyboru ( Case structure ). Stosuje się ją, gdy zachodzi konieczność alternatywnego wykonywania określonych
fragmentów programu. Przedstawiona jest ona na rys. 29. Musi mieć minimum dwie ramki
(np. True i False), które wykonywane są w zależności od stanu wejścia wybierającego.
Wejście wybierające może być m. in. typu boolowskiego (rys. 28) lub całkowitego.
W drugim przypadku istnieją następujące możliwości zdefiniowania wartości wybierającej
dla poszczególnych ramek:
- pojedyncza wartość całkowita (np. 4),
- zbiór wartości całkowitych (np. 2, 4, 5, 12),
- przedział wartości całkowitych (np. 4..8),
- wartość domyślna ( Default ) (obejmuje ona wszystkie pozostałe przypadki wartości
wybierającej nie uwzględnione w pozostałych ramkach).
Warunkiem poprawnego napisania programu jest konieczność zdefiniowania
w zbiorze ramek wszystkich możliwych przypadków jakie mogą wystąpić w wartości
wybierającej.
- struktura pętli ( While Loop ), Struktura pętli ( for loop, while loop )
Stosuje się ją do cyklicznego wykonywania fragmentu programu. Wyróżnia się dwa
rodzaje pętli:
- for loop ,
- while loop .
Pętla for przedstawiona jest na rys. 26. W środku obramowania umieszcza się
program, który ma być wykonywany N razy (na rys. 26 przyjęto, że N=8, czyli program
... zobacz całą notatkę
