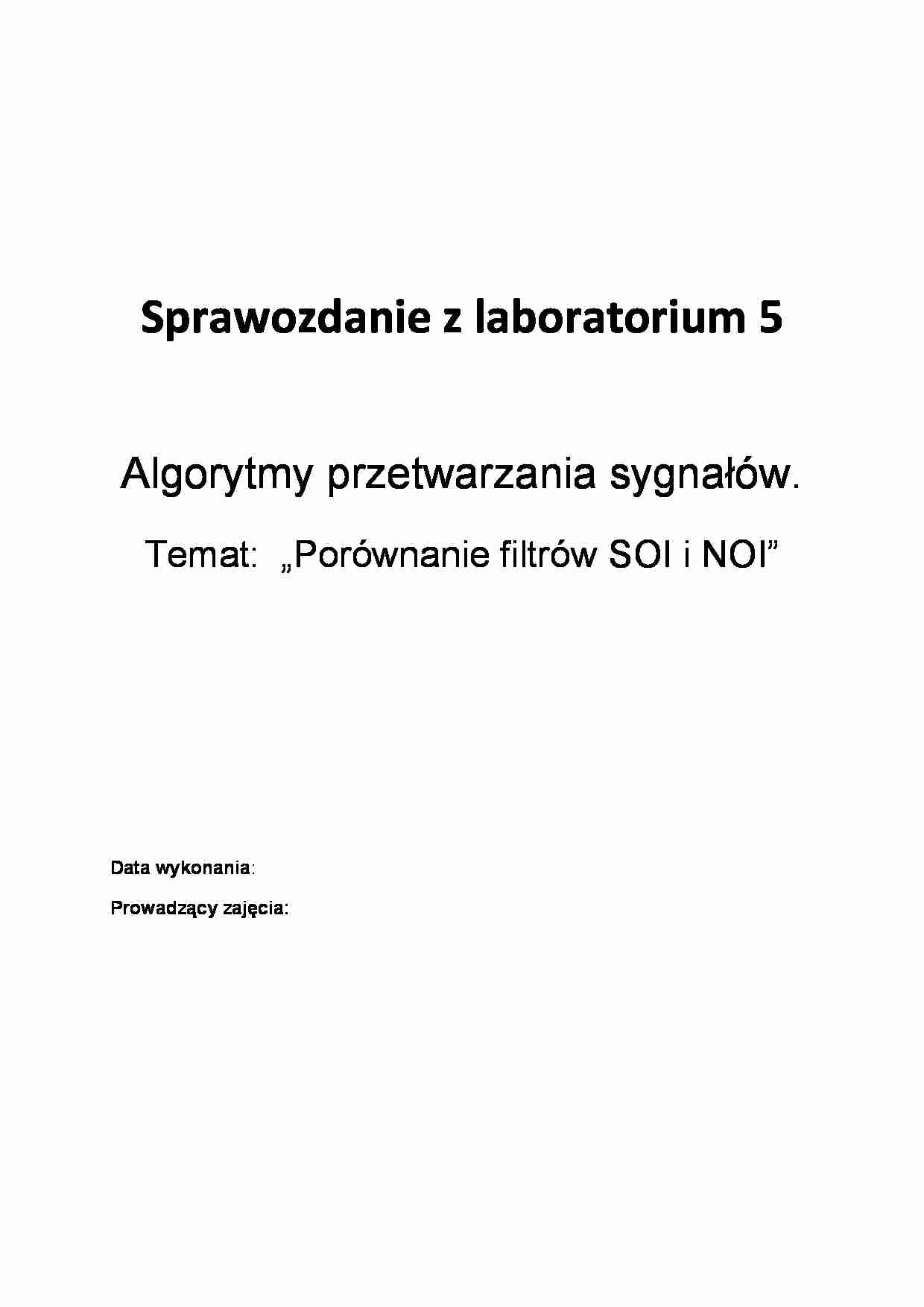

Sprawozdanie z laboratorium 5
Algorytmy przetwarzania sygnałów.
Temat: „Porównanie filtrów SOI i NOI”
Data wykonania: Prowadzący zajęcia: Wstęp
Istnieją dwa rodzaje filtrów cyfrowych:
SOI - filtry o skończonej odpowiedzi impulsowej (SOI) - zawsze stabilne, mogą mieć liniową charakterystykę fazową.
NOI - filtry o nieskończonej odpowiedzi impulsowej (NOI) - wymagają mniejszej liczby współczynników,ale również bardziej skomplikowanych metod projektowania w celu zapewnienia stabilnościi dokładności.
FiltrNOI o częstotliwości fc = 0,1:
Wyznaczenie charakterystyki amplitudowej i fazowej:
Rząd filtru 3. Rząd filtru 15.
Rząd filtru 20. FiltrSOI i porównanie z filtrem NOI:
Wyznaczenie charakterystyki amplitudowej i fazowej:
Rząd filtru 3. Rządfiltru 15.
Rząd filtru 20.
Porównanie własności filtrów NOI:
Porównane zostały, własności filtrów:
- filtr Butterwortha, - filtr Czebyszewa,
- filtr eliptyczny.
Porównanie w dziedzinie czasu, filtrów 3 rzędu i fc = 1:
Sygnał przepuszczony przez filtryFiltr Czebyszewa
Filtr Butterwortha
Filtr eliptyczny
Porównanie w dziedzinie częstotliwości:
Filtr Butterwortha. FiltrCzebyszewa
Filtreliptyczny
Wnioski i spostrzeżenia:
Podczas projektowania filtru typu NOI zgodnie z teorią możemy powiedzieć, że wraz ze wzrostem rzędu danego filtru jego jakość rośnie, a dzięki temu pasmo przepuszczania wzrasta i staje się on bardziej prostokątny.
Podczas projektowania filtru SOI możemy powiedzieć również tak jak w filtrze NOI, że wraz ze wzrostem rzędu danego filtru jego jakość rośnie.
Porównując filtry SOI z filtrami NOI, zauważalna jest mniejsza liczba listków bocznych w filtrach typu SOI, niż w filtrach typu NOI. Lecz wadą filtrów SOI jest dłuższe pasmo przejściowe niż w filtrach NOI.
Niestety wadą filtru kolejną filtrów NOI jest to, że odpowiedzią na ograniczone pobudzenie (impuls w naszym przypadku) otrzymujemy nieograniczoną reakcję (oscylacje). W filtrach typu SOI na ograniczone pobudzenie układ odpowiada ograniczoną reakcją.
