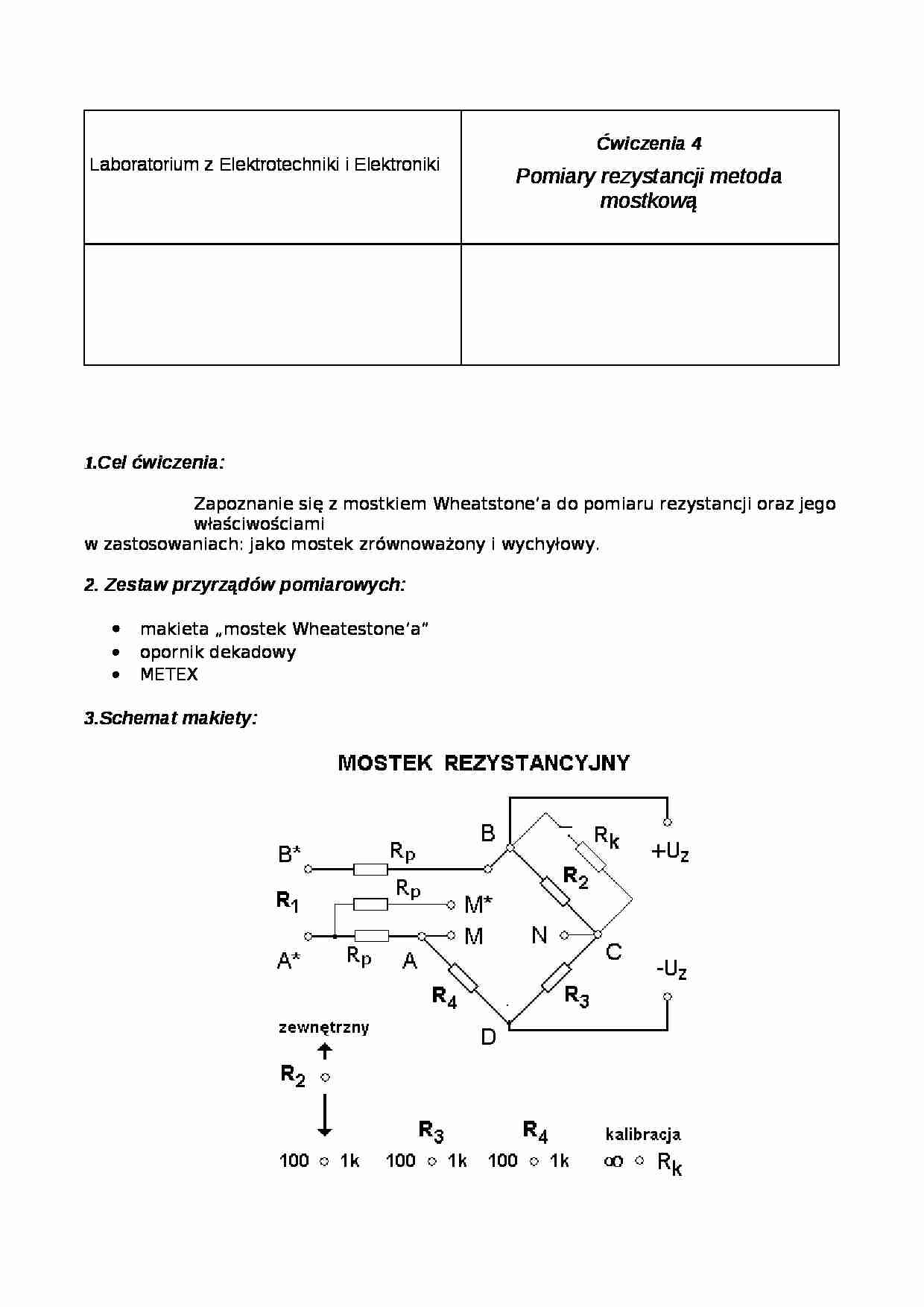

Laboratorium z Elektrotechniki i Elektroniki Ćwiczenia 4
Pomiary rezystancji metoda mostkową
1.Cel ćwiczenia:
Zapoznanie się z mostkiem Wheatstone'a do pomiaru rezystancji oraz jego właściwościami
w zastosowaniach: jako mostek zrównoważony i wychyłowy.
2. Zestaw przyrządów pomiarowych:
makieta „mostek Wheatestone'a”
opornik dekadowy
METEX
3.Schemat makiety:
4. Część obliczeniowa:
4.1 Mostek zrównoważony:
Lp.
R2 R4/R3 R1 E
∆UAC []
[]
[]
[V]
[mV]
1.
100
1 100
6
0,48
2.
100
10
1000
6
0,31
3.
100
0,1
9,9
6
2,09
4.
100
1
100
6
0,00
5.
1K
1
1000
6
0,04
6.
1K
10
10000
6
0,04
7.
1K
0,1
100
6
0,32
8.
1K
1
1000
6
0,45
9.
100
1
100
3
0,21
10.
100
10
1000
3
0,16
11.
100
0,1
9,9
3
1,04
12.
100
1
1000
3
0,02
13.
1K
1
1000
3
0,02
14.
1K
10
10000
3
0,02
15.
1K
0,1
100
3
0,15
16.
1K
1
1000
3
0,24
R2 jako zewnętrzna dekada rezystancyjna:
... zobacz całą notatkę
