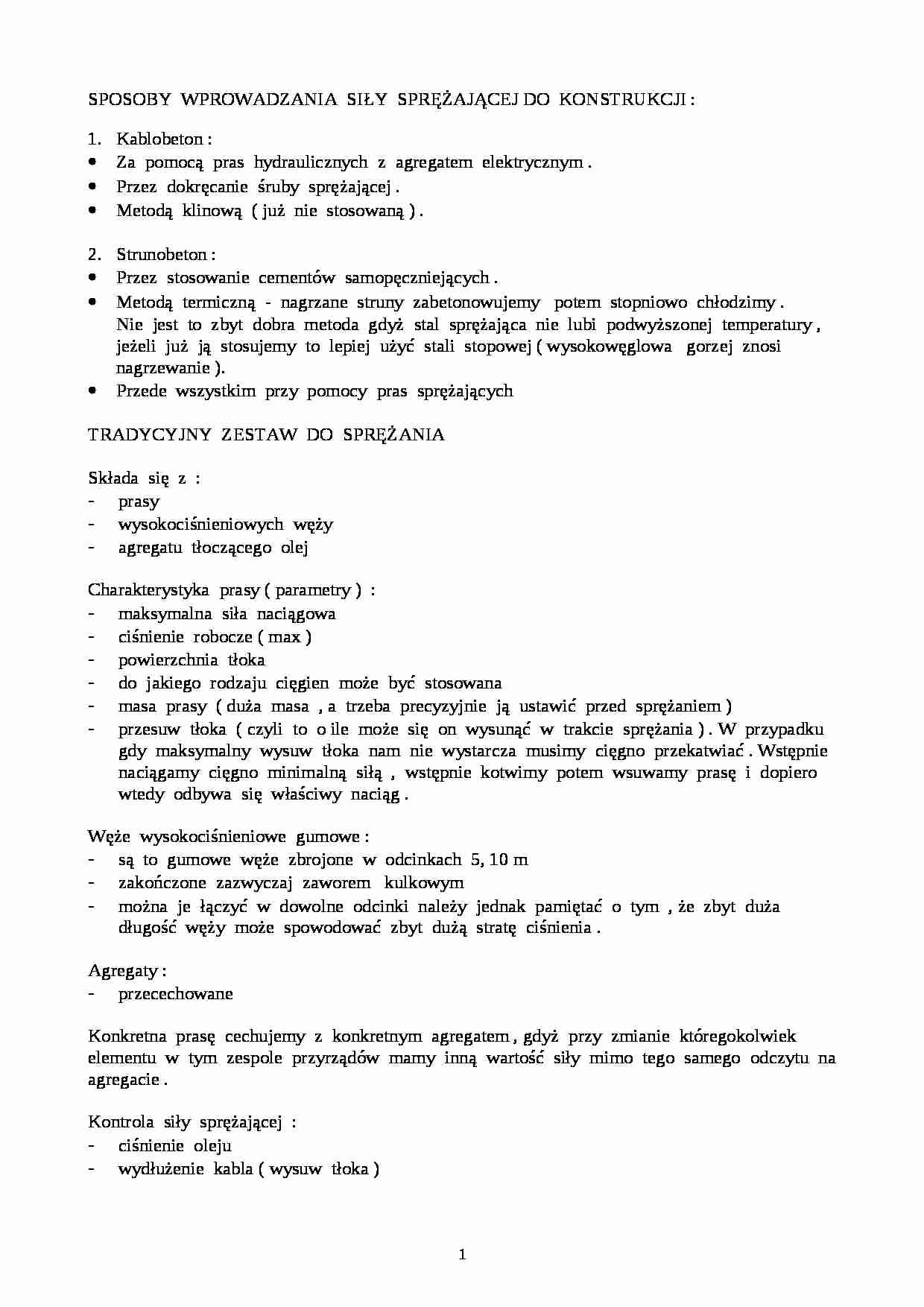

pomiar siły sprężającej - omówienie - strona 1 pomiar siły sprężającej - omówienie - strona 2

Fragment notatki:

SPOSOBY WPROWADZANIA SIŁY SPRĘŻAJĄCEJ DO KONSTRUKCJI :
Kablobeton :
Za pomocą pras hydraulicznych z agregatem elektrycznym .
Przez dokręcanie śruby sprężającej .
Metodą klinową ( już nie stosowaną ) .
Strunobeton :
Przez stosowanie cementów samopęczniejących .
Metodą termiczną - nagrzane struny zabetonowujemy potem stopniowo chłodzimy . Nie jest to zbyt dobra metoda gdyż stal sprężająca nie lubi podwyższonej temperatury , jeżeli już ją stosujemy to lepiej użyć stali stopowej ( wysokowęglowa gorzej znosi nagrzewanie ).
Przede wszystkim przy pomocy pras sprężających
TRADYCYJNY ZESTAW DO SPRĘŻANIA Składa się z :
prasy
wysokociśnieniowych węży agregatu tłoczącego olej
Charakterystyka prasy ( parametry ) :
maksymalna siła naciągowa
ciśnienie robocze ( max )
powierzchnia tłoka
do jakiego rodzaju cięgien może być stosowana
masa prasy ( duża masa , a trzeba precyzyjnie ją ustawić przed sprężaniem )
przesuw tłoka ( czyli to o ile może się on wysunąć w trakcie sprężania ) . W przypadku gdy maksymalny wysuw tłoka nam nie wystarcza musimy cięgno przekatwiać . Wstępnie naciągamy cięgno minimalną siłą , wstępnie kotwimy potem wsuwamy prasę i dopiero wtedy odbywa się właściwy naciąg .
Węże wysokociśnieniowe gumowe :
są to gumowe węże zbrojone w odcinkach 5, 10 m
zakończone zazwyczaj zaworem kulkowym
można je łączyć w dowolne odcinki należy jednak pamiętać o tym , że zbyt duża długość węży może spowodować zbyt dużą stratę ciśnienia .
Agregaty :
przecechowane
Konkretna prasę cechujemy z konkretnym agregatem , gdyż przy zmianie któregokolwiek elementu w tym zespole przyrządów mamy inną wartość siły mimo tego samego odczytu na agregacie . Kontrola siły sprężającej :
ciśnienie oleju
wydłużenie kabla ( wysuw tłoka )
Straty własne sprzętu naciągowego Ne = Nt x n1 x n2 x n3 n1 - opory hydrauliczne przy przepływie oleju w agregacie lecz przede wszystkim w wężu , zależą od temperatury oleju i długości węży .
n2 - opory tarcia pomiędzy elementami prasy ( tłoka o uszczelkę , ułożenie prasy pionowe czy poziome )
... zobacz całą notatkę
